Iluminación ambiental de LED barra de luz de energía (9 / 10 paso)

Paso 9: 9 voltios Snap-On conectores y fuente de alimentación

Overview
Es hora de terminar los extremos de las barras de luz, para que puedan ser encadenadas entre sí. Me gusta usar conectores snap 9v porque son baratos, abundantes, no desarmarse fácilmente y puede tomar una buena cantidad de corriente.

En el lado de abajo, cada vez que haga una conexión, la polaridad invierte (foto abajo).

La manera de conseguir alrededor de esto, es simplemente asegurarse de que el comienzo y final de cada barra de luz están frente a la unos a otros y en el mismo orden.

Preparación de la alimentación
Dentro de su fuente de alimentación DC, hay dos cables: positivo y negativo. Positivo suele ser roja, marrón o blanco. Negativo suele ser negra o azul. Utilice un multímetro para comprobar si no está seguro.

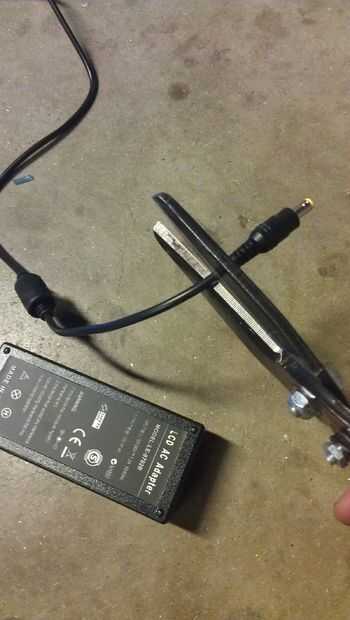

Coge unas tijeras, cortar el extremo y tira de los cables en longitudes escalonadas para que nunca chocan entre sí y causar un cortocircuito.

Conectar los conectores con Snap 9V

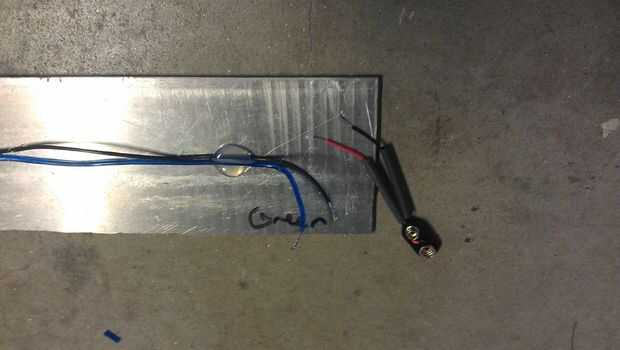

Agarra tu conector de Snap 9V y determinar qué polaridad desea. Aplique un trozo pequeño de encogimiento de calor, tal vez una pulgada o tan y aplican a lo 9v Snap-On. Luego corte los 9V que Snap-On cables a la longitud adecuada, tal vez dos pulgadas.

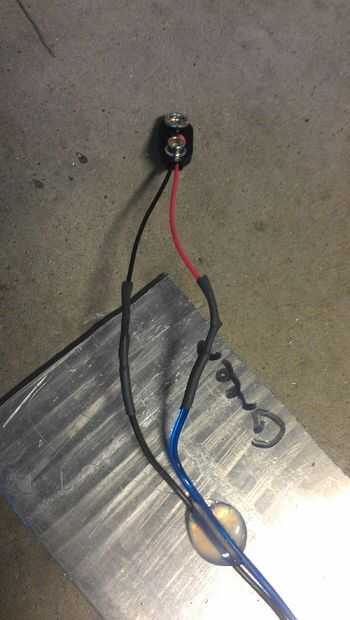

La lata y la soldadura de los cables, prueba si enciende correctamente, retráctil. Si no lo hacen ligero encima de, entonces la cadena no es un circuito cerrado, tienes un corto en alguna parte (donde el metal es chocar con la placa), o su polaridad es al revés.

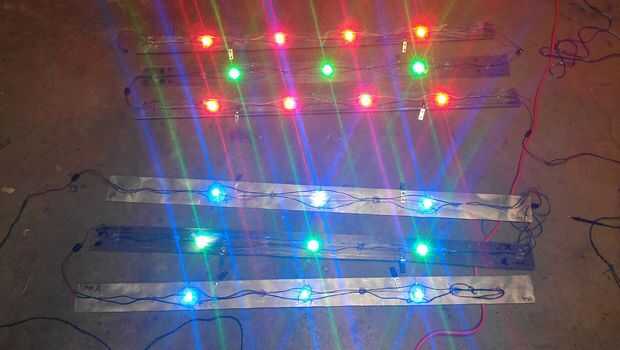

Seguir trabajando para terminar los extremos de cada barra de luz y probar los puntos de unión de cadena tipo margarita.
