Paso 3: Diseño del Panel de Control y gráficos...

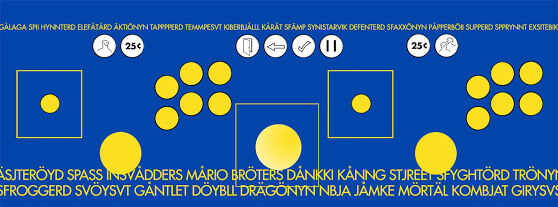

Entonces tomé mi Lexan, pidió prestado un montón de pinzas de trabajo, imprimir mi diseño del panel de control, que real grabado bien y luego algunos 1", 1-1/8 y 1-3/8" pedacitos de forstner para cortar los agujeros para los botones. Por desgracia, no tenía un agujero vio con el diámetro correcto para el trackball, así que tuve que cortar el agujero usando el tamaño más grande siguiente. Funciona bien, pero hay un espacio de 1/8 entre la bola y los lados del agujero. De los errores me un poco, pero creo que he conseguido sobre él como conseguir más cerca al final del proyecto. Luego hizo una impresión de Costco con su cartel de servicios y puso bajo el Lexan con los agujeros perforados hacia fuera. Usé un cuchillo xacto afilados que utiliza mi mujer para su álbum de recortes para cortar los agujeros en la impresión. Asegúrese de que usted cinta buena con alguna cinta de pintor para que nada se mueve. Para mis gráficos de panel de control, he encontrado una web que palabras "Ikea-avanzar" y pone los nombres de los videojuegos que crecí con por ejemplo Donkey Kong se convirtió en Dankki Kanng, Space Invaders se convirtió Spass Insvadders etc..
Porque no tengo router, usé mi multiherramienta con un cortador de inmersión para cortar las ranuras para el moldeado de T. Simplemente dibujaba una línea donde la ranura debe ser y con el espesor correcto y luego procedió a cortar lo más recto posible. Me corte un trozo de la moldura T y probados como fue a lo largo. Me alegro de que lo hice porque algunos de mis ranuras eran demasiado delgadas y requieren algún corte extra. Al final, no es perfectamente recto, pero me pareció un trabajo bastante decente. Luego cubrí las caras frontales del panel de control con Lexan que había sido rociado, pintado de azul en el otro lado. Una vez que ha quitado la cinta protectora en el otro lado, obtendrá una agradable mirada brillante que parecía realmente profesional. Rociaron algunos tornillos pintados y se montaron el Lexan en el panel de control. Aquí está la versión final. La próxima vez, tengo que recordar que el moldeado de T tiene un tiempo difícil haciendo giros de 90 grados. Algunos de los no se ajusta totalmente al ras alrededor de esa curva.
