Identificar la correcta pata de un transistor o MOSFET

a veces no es obvio que la pierna de un transistor hace qué, obviamente sólo puede conectar el transistor y tomar una conjetura en que piernas es el Base, el colector o el emisor sólo dañaría el transistor.

Así que un método rápido de que utilizar para identificar las patas del transistor es la hoja de datos para buscar, obtener un marcador permanente negro y marque la base del transistor, recuerdo por falta de Bpara la Base. (Fig. 1, izquierda)

Con un transistor PNP negro no puede hacer una marca visible con un marcador negro así que conseguir algún papel pegajoso, que sea del tamaño adecuado para el transistor y la marca en las letras C, B, E correspondiente al perno de la hoja de datos. Tener en cuenta si nos atenemos a la espalda del transistor que los pines es opuesto a lo que dice en la hoja de datos por eso Lee C, B, E donde la hoja de datos dice E, B, C.  Me quedé en la parte posterior del transistor por lo que no obstruye el número de pieza, puedo lo necesito para el transistor de referencia más adelante. (Cuadro 1, medio)

Con una potencia MOSFET donde las piernas simplemente no se puede insertar en un protoboard, consultar la hoja de datos confirmar los pines para obtener algunos hilos de núcleo sólido de 3 colores diferentes y soldarlos en lo MOSFET, el código de color que uso es verde para la puerta, rojo para el desagüe y negro de la fuente (en un tipo N MOSFET). (Fig. 1, derecha)

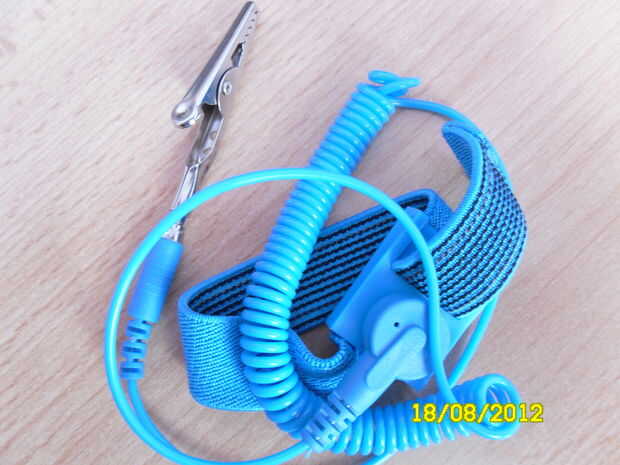

¡ PRECAUCIÓN! Si el transistor es sensible de ESD no olvide de llevar su pulsera ESD o a tierra tocando un radiador o una caja de metal de un equipo.
