Paso 6: Montaje de la tarjeta
Montaje de la tarjeta requiere lo siguiente:
- PCB
- todos los componentes electrónicos
- Goma de la soldadura
- Pinzas
- Máscara de plantilla u otro instrumento de aplicación de pasta de soldadura
- Herramienta de reflujo

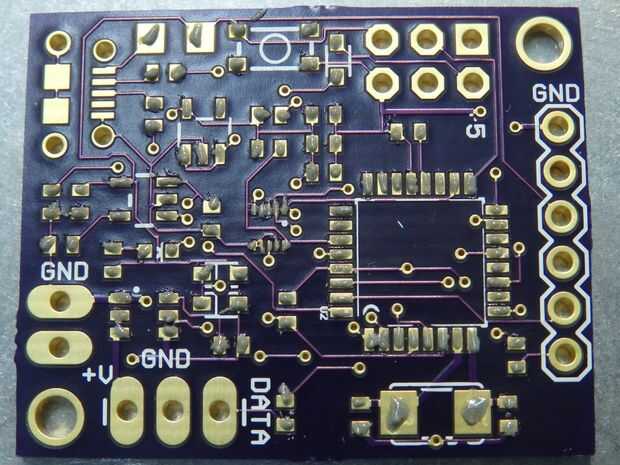

Manual de armado de los componentes en la placa es la mejor manera de ir haciendo unos pocos prototipos. Para hacer de este lugar de la Asamblea la soldadura pasta a mano o utilizando una plantilla. Sparkfun tiene un buen esténcil tutorial. Otra opción es utilizar una sonda afilada para poner pasta de soldadura individualmente en cada cojín en el PCB. Esto es más lento que el método de la plantilla pero es lo suficientemente bueno cuando se hace una tabla en un momento. Entonces, usando pinzas lugar cada componente en el tablero. Con ayuda de un microscopio óptico, pero el trabajo todavía se puede hacer sin un microscopio.

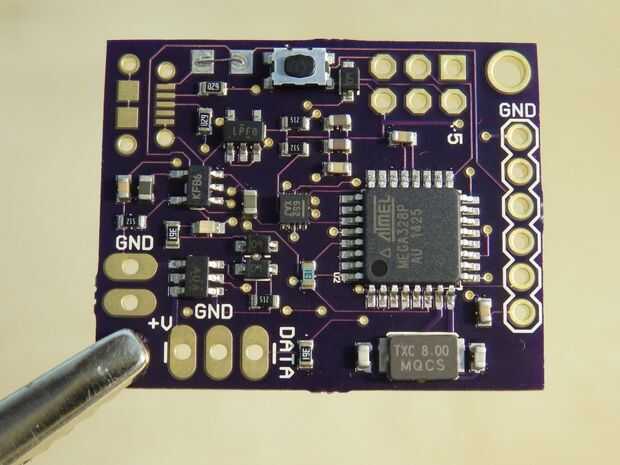

Después de colocar todos los componentes del reflujo de la soldadura. El método más sencillo es usar y sartén eléctrico o un plato caliente. Una serie de proyectos de horno de reflujo de DIY han realizado ese trabajo así. El método de la sartén es probablemente el más fácil para empezar. Esta placa fue adaptarse en un sartén eléctrico de Oster del objetivo. Coloque la placa en la sartén. Gire el ajuste de la temperatura a 400 grados f el. espere unos 5 minutos. Apagar la sartén. Deje que la Junta se enfríe unos minutos antes de retirar de la sartén. Este método debe producir el perfil de temperatura aproximada necesario para montaje en superficie de soldadura de la mayoría de los componentes.
En este punto debe tener un tablero fabricado que está listo para programarse.
