Paso 3: Diseño de circuitos
Diseño de circuito es el primer paso para la construcción de la electrónica. Existen una serie de herramientas de esquema y el diseño gratis o de bajo costos.
- Águila-Eagle CAD es muy común (directamente puede cargar archivos de tablero de águila en OSHpark), bajo costo y relativamente fácil de usar. Tutoriales están disponibles aquí, aquí y aquí.
- KiCAD -una herramienta gratuita de código abierto que también es popular.
- Fritzing -Fritzing es otra herramienta de código abierto.

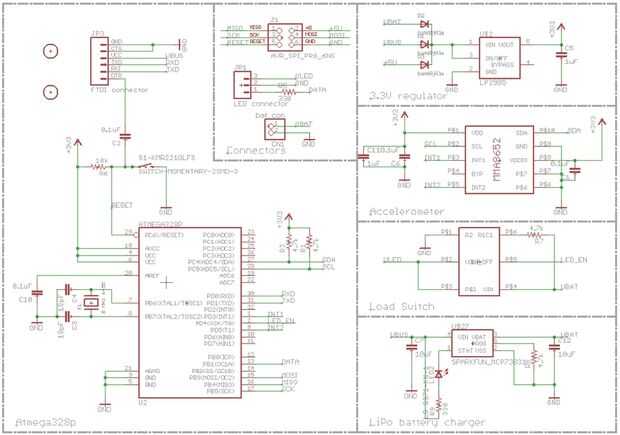

Si ha creado una versión de la placa de una placa de Arduino compatible entonces tienes una buena idea lo que debería ser el circuito esquemático. Si no, comenzar por mirar algunos ejemplos de código abierto de tableros de microcontrolador. Todas las placas Arduino son de código abierto y tienen un esquema disponible. También, examinar la hoja de datos para el procesador de Atmel y otros componentes en la Junta. Los proveedores de circuitos integrados tienen a menudo información útil en las hojas de datos y notas de aplicación. Selección de componentes también debe ser considerado durante el proceso de diseño. No tenga miedo de utilizar dispositivos de SMT, fácilmente puede ser soldados a la Junta por un número de métodos DIY (paso fino BGAs están un poco más temibles aunque). Idealmente, cuando el esquema se completa, usted tendrá todos los componentes correctamente seleccionados. Esto significa que usted ha identificado el tipo de paquete cada componente tiene, así como un proveedor para cada parte (Octopart puede ayudar aquí). Para el proyecto de ejemplo, estamos haciendo una tabla con un Atmega328p y un acelerómetro de ejes MMA8652 3 a bordo como puede verse en el esquema. Este PCB también tiene un cargador para una batería de LiPo y una conexión de seis pines de programación a través de una conexión de tipo de la AVR.
