Paso 1: Alambre para arriba de la pantalla
Para este paso es probable que necesite algunas habilidades de soldaduras porque el 2mm perno espaciamiento de la pantalla hace difícil usar cables estándar de puente. Para una configuración rápida y sucia decidí conectar todo con algunos cables sueltos como se ve en la foto. Tenga en cuenta que yo no soldar los cables directamente a los pines de cabecera pero al lado de algunos bloques header hembra pcb.
Mi próximo paso será diseñar un adaptador pcb para llenar la pantalla perfectamente en la parte superior de mi RPi de tal manera que pueden integrarse en un recorte en el recinto existente.

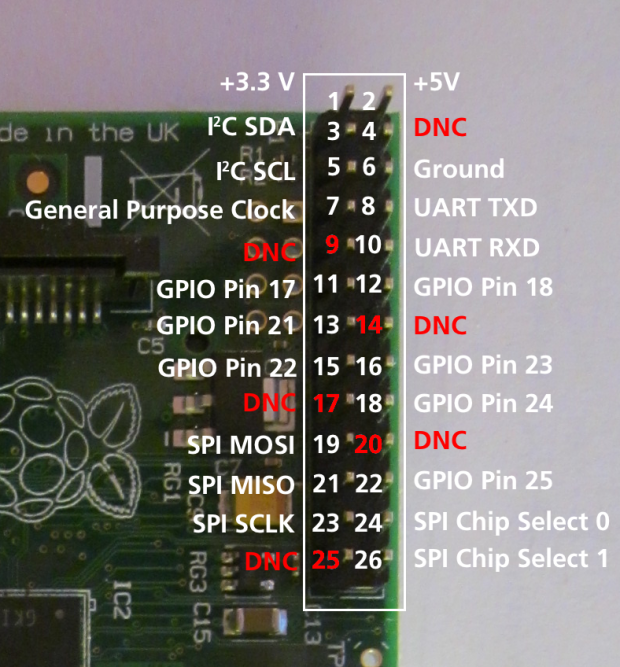

El plan de conexión puede encontrarse aquí. Y un buen etiquetado de los pines GPIO es
. Para una referencia fácil resume esta información como sigue:
Pantalla pin #1 derecha (3V3_in) <> – RPi pin #1 (+ 3.3V)
Mostrar eje de RPi (GND) <> – derecho del pin #2 #6 (GND)
Mostrar pin #4 derecha (LCD_SDI) y pin #7 izquierda RPi (TP_SDI) <> – pin #19 (SPI MOSI)
Mostrar pin #5 derecha (LCD_SDO) y pin #6 izquierda RPi (TP_SDO) <> – pin #22 (MISO de SPI)
Pantalla #6 derecha (LCD_RST) <> – RPi patillas #22 (GPIO25)
Mostrar pin #8 derecha (LCD_SCK) y pin #8 izquierda RPi (TP_SCK) <> – pin #23 (SPI SCLK)
Pantalla #10 derecha (LCD_CS) <> – RPi patillas #24 (CS0 SPI)
Pantalla #1 izquierda (BL_CTRL) <> – RPi patillas #12 (GPIO18)
Pantalla #5 izquierdo (TP_IRQ) <> – RPi patillas #11 (GPIO17)
Pantalla #9 izquierda (TP_CS) <> – RPi patillas #26 (SPI CS1)
Las clavijas de la pantalla se cuentan abajo para arriba. Los pernos de la RPi se cuentan izquierdos a derecha, de arriba a abajo (jack de Ethernet hacia usted).
Si no te gusta hacer esto usted puede todavía ser capaz de obtener una presentación preparada con adaptador de RPi (escudo) aquí.
