Paso 5: Paso 5: electrónica
Instale el interruptor de encendido en la tapa de su caja.
Cortar el enchufe de la fuente de alimentación y pase los cables por la parte posterior de la caja en el interior.

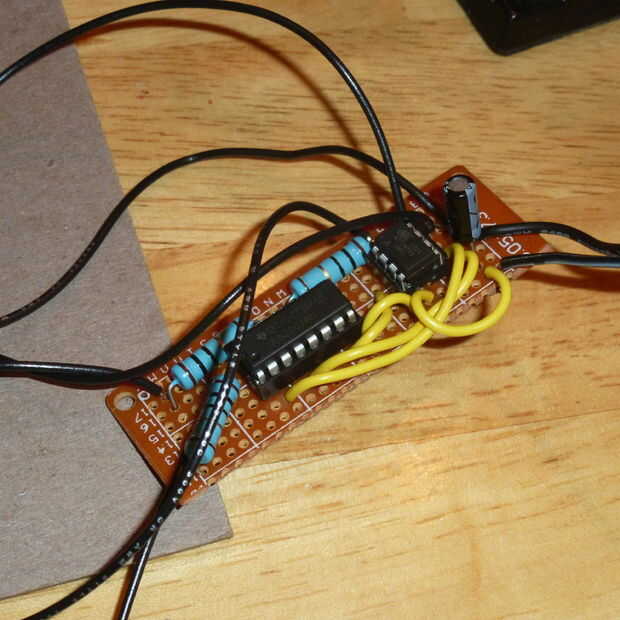

Cortar tu protoboard para que quepan en el interior de la caja terminada.

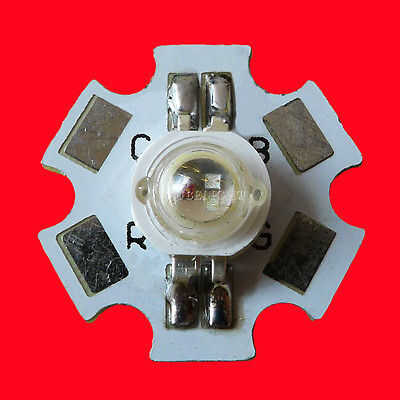

Soldar un cable a cada una de las cuatro almohadillas en el LED RGB. Colocar el LED en el centro de la ranura circular de la tapa de la caja y los cuatro cables de alimentación a través de los cuatro agujeros hacia el interior de la caja. Encontré que los cables mantienen el LED en su lugar muy bien, pero usted puede agregar algunos pegamento caliente si lo desea.

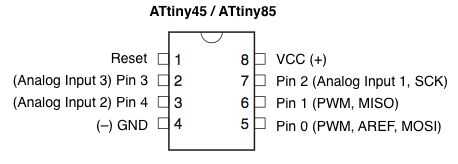

Cable alimentación mediante el interruptor el cable de ánodo común de su LED (marcado C) y pin 8 de su ATTiny85.
Cable de tierra al pin 8 del ULN2003AN y pin 4 de la ATTiny85.
Añadir el condensador suavizado entre alimentación y masa. Debería ser clasificado más de 5 voltios y tiene un valor de alrededor de 10 μF
Cable ATTiny85 pin 3 (salida de color rojo) al ULN2003AN pin 1. Conecte el cable en el cojín de los LED rojo (marcado R) al asociado ULN2003AN pin 16 con una de las resistencias de 10 ohmios.
Cable ATTiny85 pin 5 (salida de color verde) al ULN2003AN pin 3. Conecte el cable en almohadilla verde del LED (marcada G) al pin ULN2003AN asociado 14 con una de las resistencias de 10 ohmios.
Cable ATTiny85 pin 6 (salida de color azul) al ULN2003AN pin 5. Conecte el cable en cojín azul de LED (marcada B) al pin ULN2003AN asociado 12 con una de las resistencias de 10 ohmios.
El código ATTiny85 causará el ULN2003AN a potencia de lo LED a través del resistor independientemente para cada color.

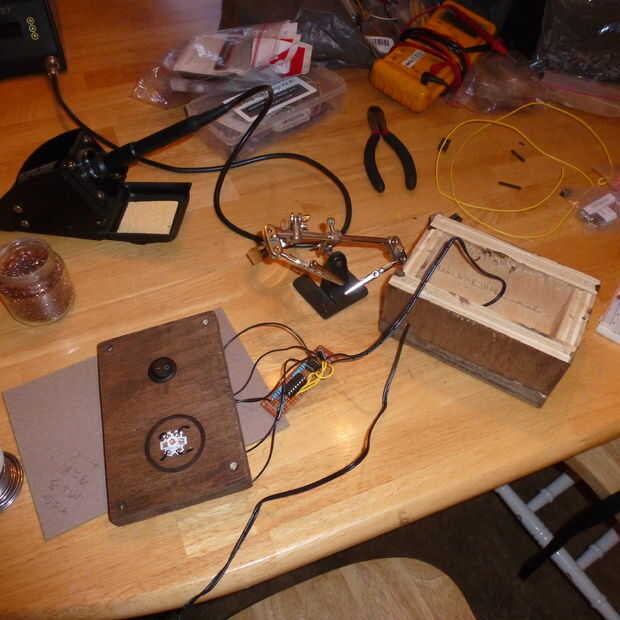

Todo encendido y asegúrese de que todo está trabajando antes de terminar la construcción.
