HumiGit - guitarra higrómetro registrador de Cloud (3 / 5 paso)

Paso 3: soldar

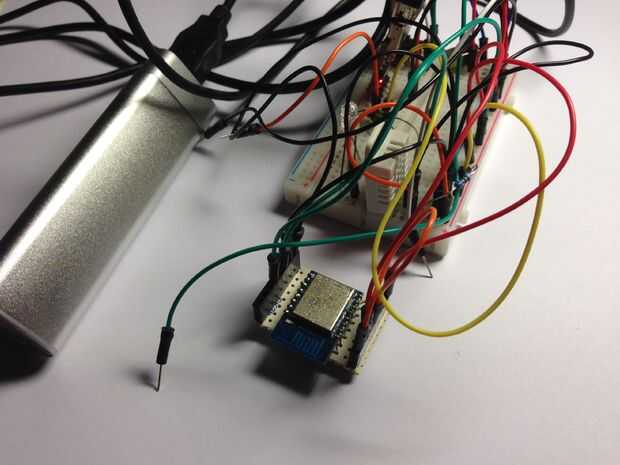

PIC 1: creación de un prototipo en protoboard

USB a 3, 3V DC se utilizará por lo que puede ser accionado por un banco de potencia USB ordinario.

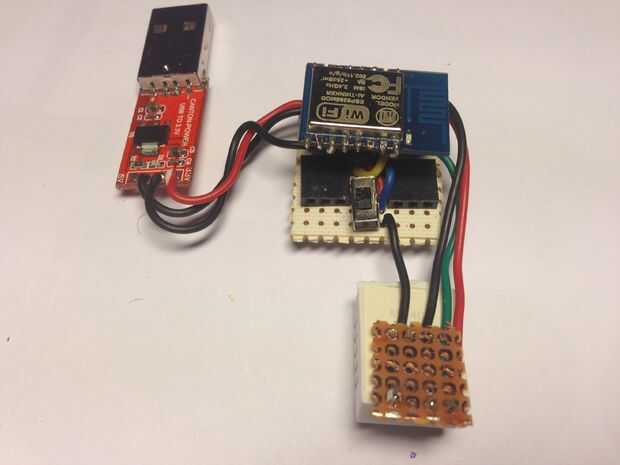

Foto 2: ESP8266, USB a 3, 3V, sensor de humedad DHT22 juntos en el circuito de soldadura.

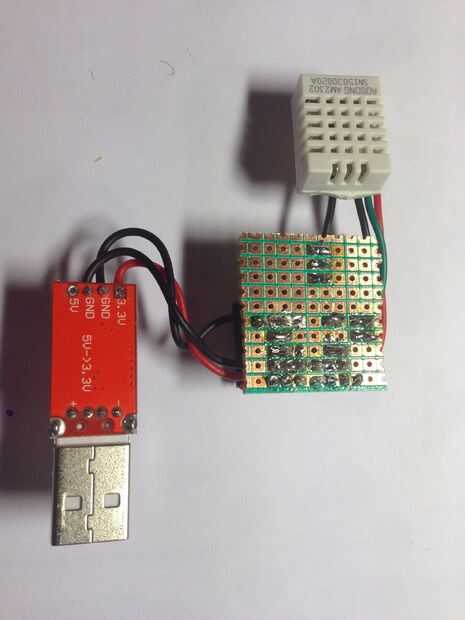

Foto 3: (volver)

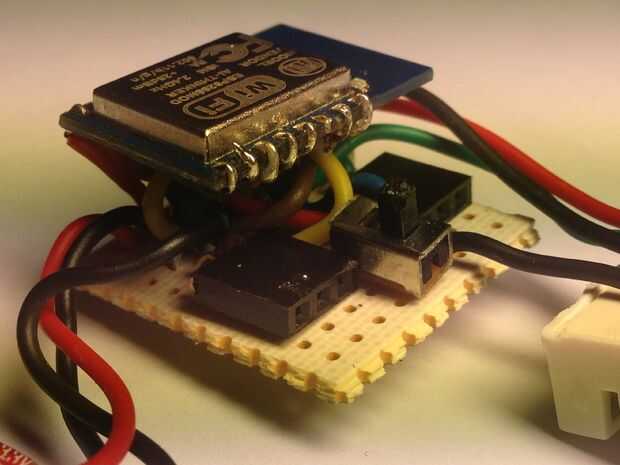

Foto 4: (cerrar) como se ve hay algunos conectores enchufe hembra para romper algunos pines importantes de la ESP para poder restablecerla, conecte el adaptador serie para cargar código (poner un pequeño interruptor de allí establecer el ESP en modo de flash) y así sucesivamente.

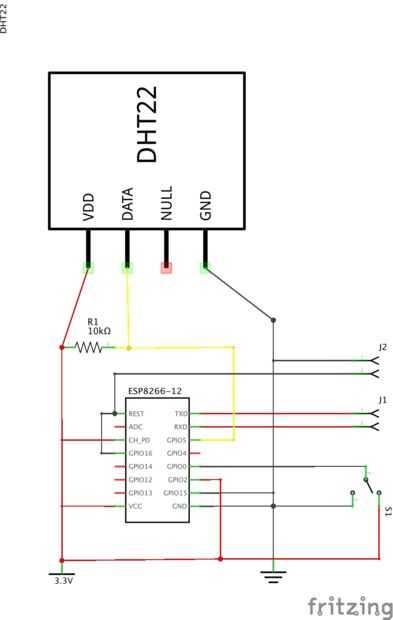

Fig 5: esquema.
