Paso 2: Las instrucciones de montaje LinkIt uno tablero y sensores
Para reducir lo más posible consumo batería Hugo es un solo LED RGB para información visual board para beneficio del dueño del perro. Más detalles sobre el código de colores adoptado se explican en los siguientes pasos.
Los sensores disponibles son un sensor de vibración y un sensor LM35 para monitorear la temperatura del ambiente que el animal está expuesto. Utilizando una estrategia de muestreo múltiple es posible llegar a buenos resultados confiables que reflejan las condiciones reales el anima está expuesto en cualquier momento.
Tenga en cuenta que como la temperatura se controla con un nivel de alarma de max 42 C es estratégica donde se coloca el dispositivo respete el cuerpo animal. Los mejores resultados mostraron en su espalda.

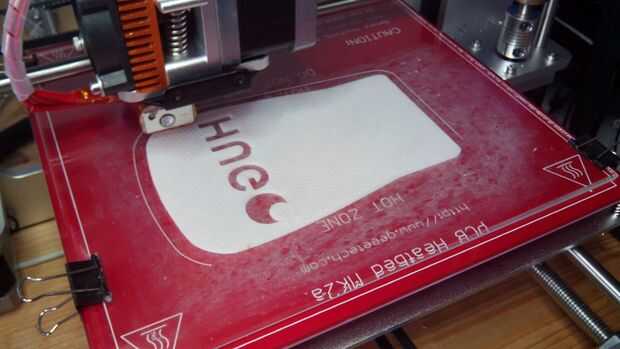

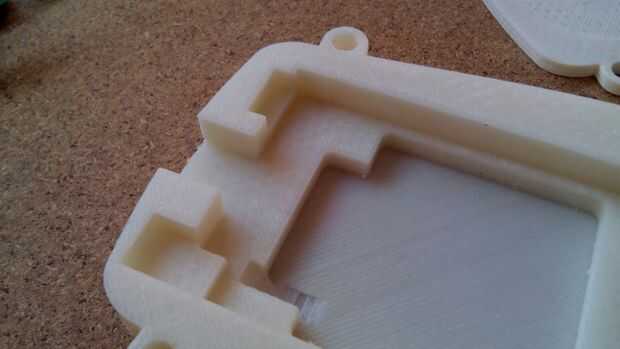

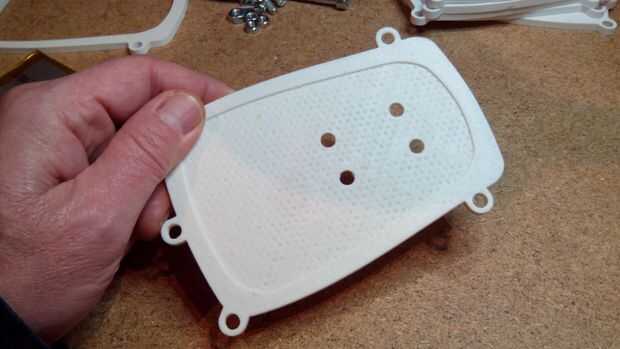

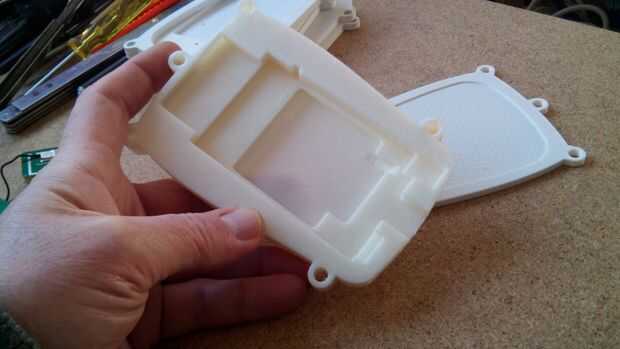

Cuando se imprimen los componentes de la cáscara es posible montar el hardware electrónico siguiendo los pasos y las notas que se describe en las imágenes.
Antes de comenzar el montaje electrónico
No se olvide - evitar desmontar después de terminado - para insertar la tarjeta SIM y la tarjeta microSD (opcional) en la parte inferior de la LinkIt una junta como primer paso.
Ejecutar los siguientes pasos siempre con la placa apagada!
- Lugar la batería en el área de soporte de batería con el cable de alimentación en el paso. El cable debe ser suficientemente largo para conectar a la LinkIt una junta en la parte superior

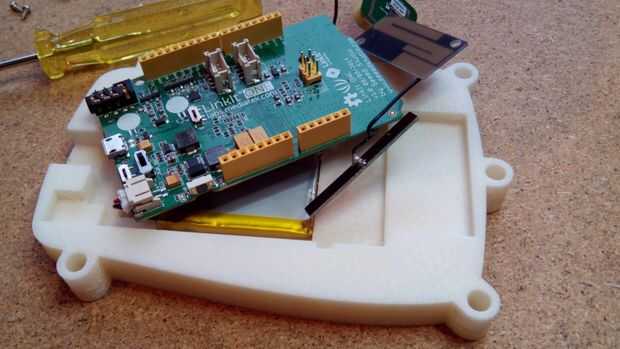

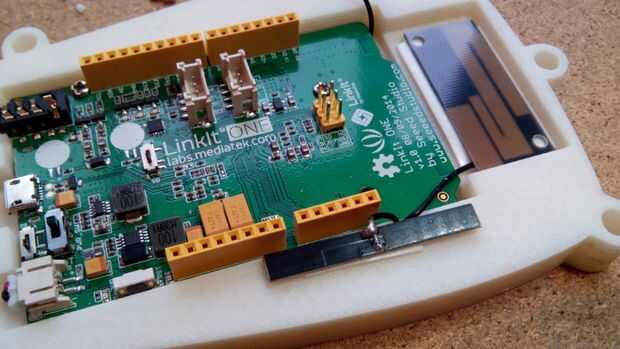

- Lugar la Junta en su posición con el conector USB micro orientado a la ranura del conector de shell. Seguir los comentarios de imágenes prestando atención para no aplastar los cables de antenas
- Conecte los cables de antenas en la parte inferior de la Junta
- Verificar la posición de los cables (ver las imágenes)
- Fije la tarjeta uno de LinkIt con tres tornillos no foce demasiado el cierre; Compruebe que la Junta no se mueva cuando usted enchufe/desenchufe el cable USB.

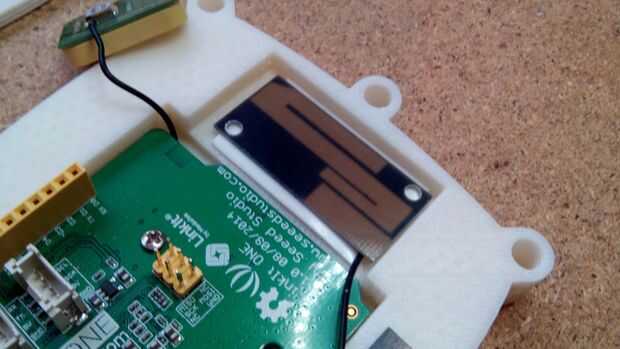

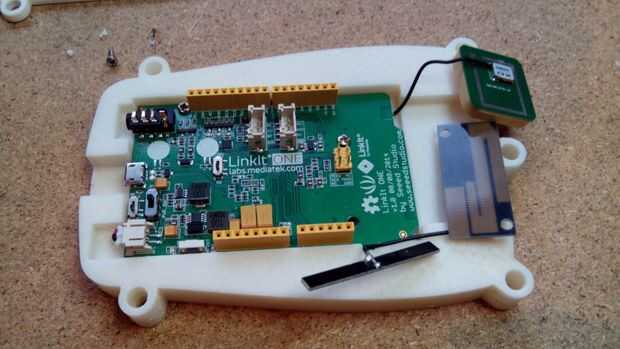

- Fijar las tres antenas con suave cinta de doble cara (está incluido en el kit de montaje). como se muestra en las imágenes.

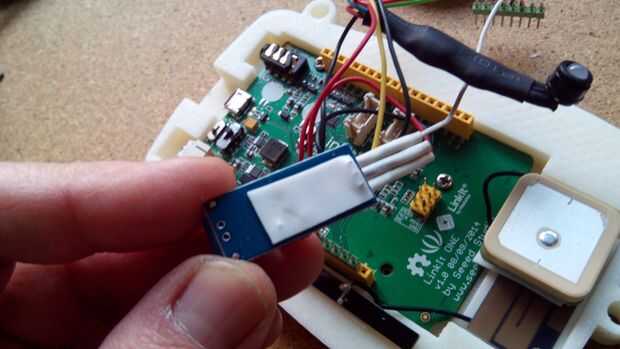

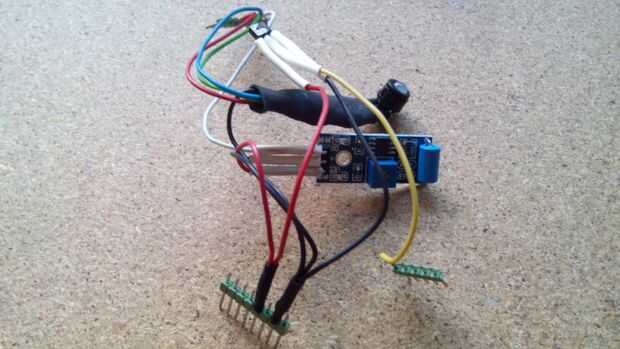

- Inserte los conectores de la parte de arriba con sensores y LED en los pines de Arduino compatible (esta parte se incluye como un único premontado y probado componente). Los detalles de pin para conectar sensores y LED RGB se explican en la sección software
- El borde superior de la cáscara debe fijarse con la base que aloja los componentes electrónicos, sensores y antenas con pegamento caliente.
- Siempre con unas gotas de pegamento caliente, arreglo RGB LED en la parte posterior de la cubierta superior (el último componente plástico de la Asamblea). Distribuir correctamente el pegamento alrededor del agujero para hacerlo impermeable.

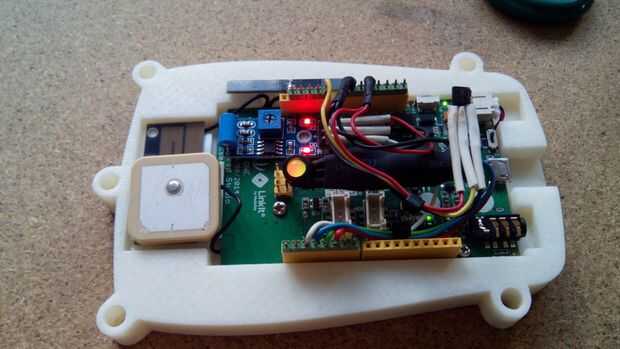

- Ahora enciende el tablero LinkIt uno debe ver la energía a bordo verde iluminación led.
Si han subido el firmware en el tablero antes de iniciar el montaje de dispositivo encendido el tablero LinkIt una ves el LED RGB que muestra una vez la secuencia de inicio (todos los colores en secuencia).
