Paso 1: Usable container 3D para imprimir diseño
El dispositivo ha sido diseñado pensando en el tipo de estrés debe soportar, llevaba un perro, tal vez correr o escapar, finalmente asustado. El primer objetivo de diseño de la caja era haciendo una cáscara robusta, para proteger el tablero y sensores dentro de fuertes solicitaciones.

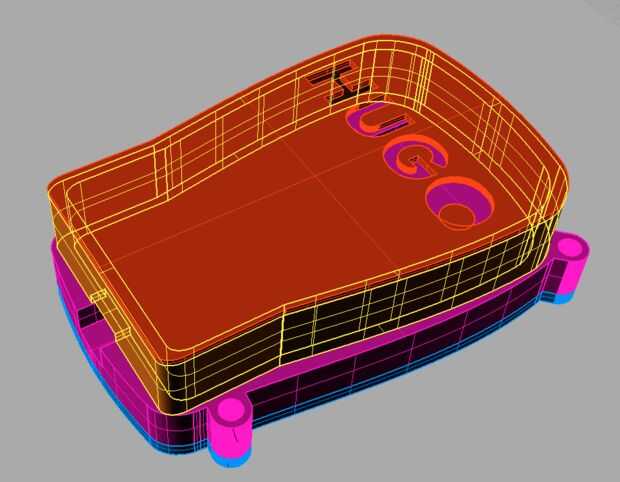

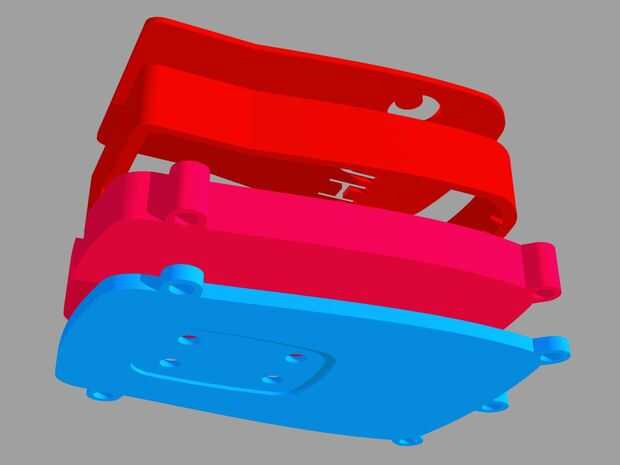

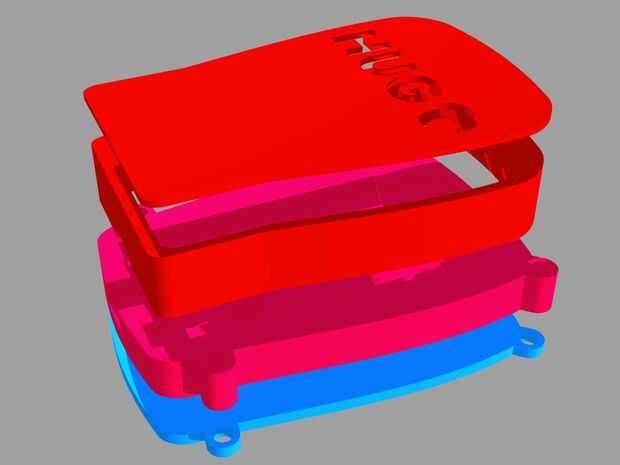

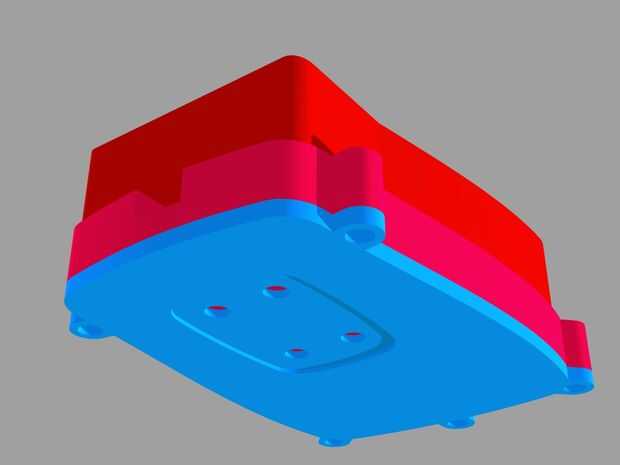

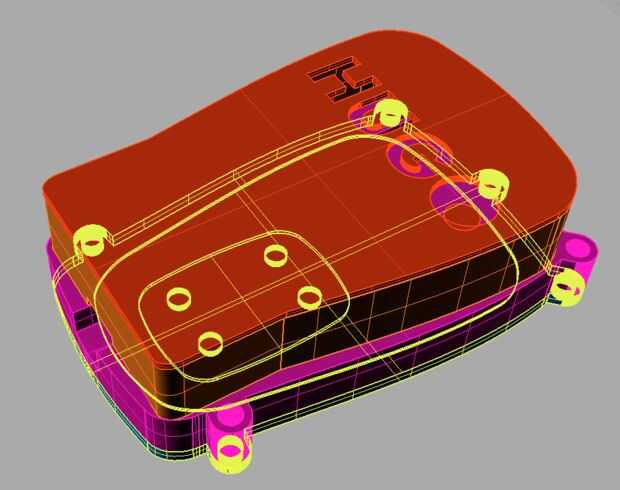

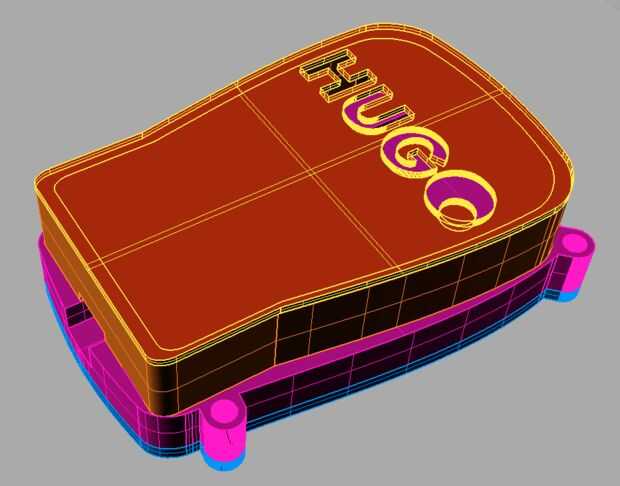

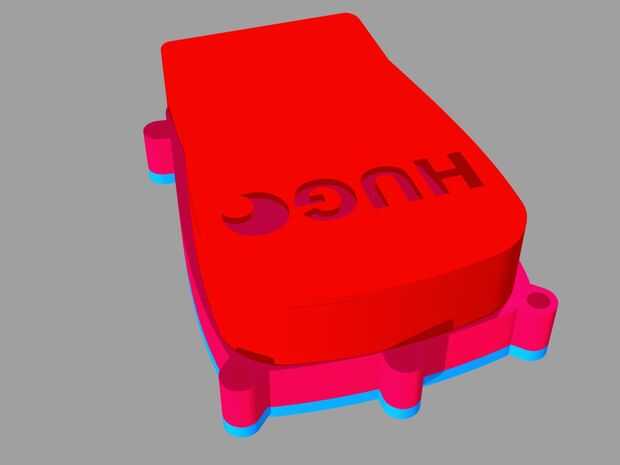

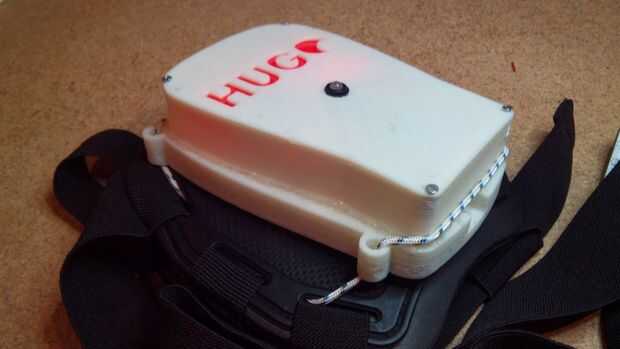

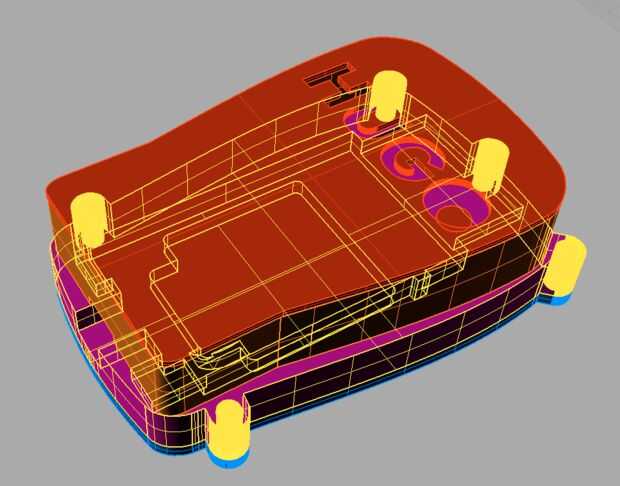

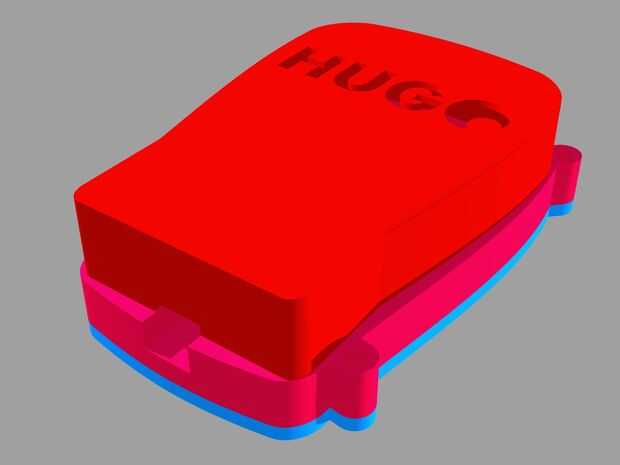

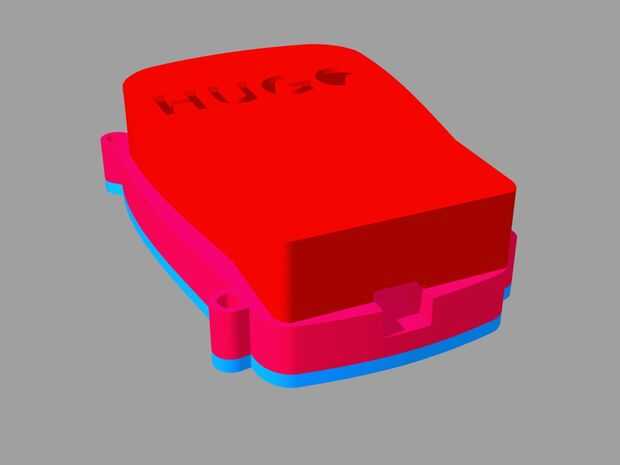

La cáscara es 3D impreso con filamento ABS en tres partes (los rojos en las imágenes), más un cuarto componente espesor opcional que puede utilizarse para fijar el aparato con 4 tornillos Allen M3 a un soporte rígido. Hugo puede ser cosido con un hilo fuerte como la cuerda Marina de 1 mm en las imágenes (3 Mt. se incluyen con el kit de montaje).
Los aspectos considerados más importantes en el diseño fue:
- Fuerte y robusto contenedor
- Usable, sobre todo por un perro y sewable en el perro cloack
- Fáciles de producir con un costo razonable
- Fácil de montar
- Deben incluir todos los componentes electrónicos en una sola cáscara
- Como mucho posible ligero (Hugo tiene un peso alrededor de 100 g)
- Prueba impermeable y del polvo
Usted puede encontrar que los archivos imprimibles de stl en adjuntar
