Huella digital DIY exploración abrelatas de la puerta de garaje (10 / 12 paso)

Paso 10: Preparar el garaje

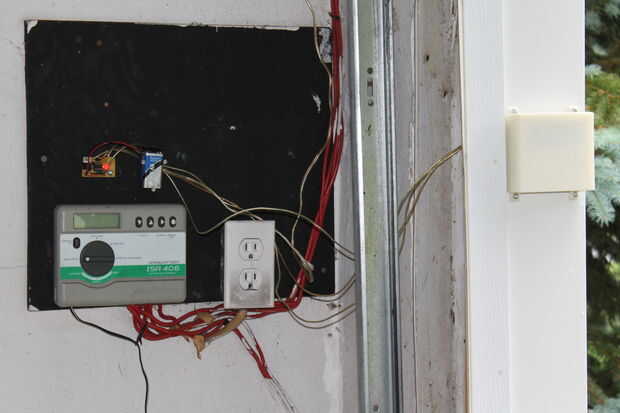

Para abrir el garaje puerta alambré el ATtiny85 al botón normalmente abre el garaje. En lugar de una conexión física que están realizando, el ATtiny utiliza un transistor NPN "pulsar" el botón.

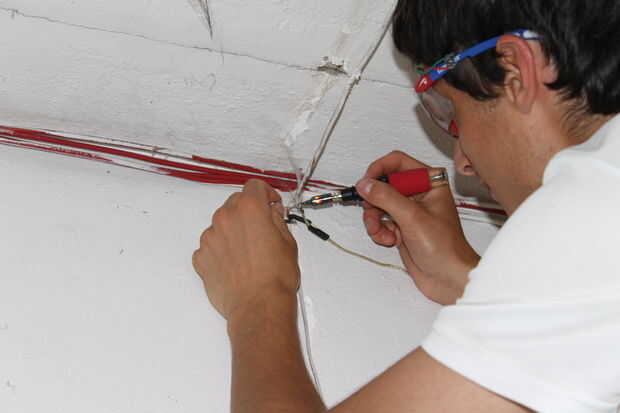

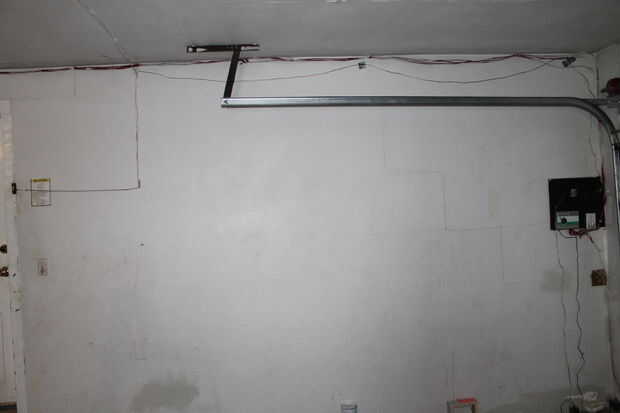

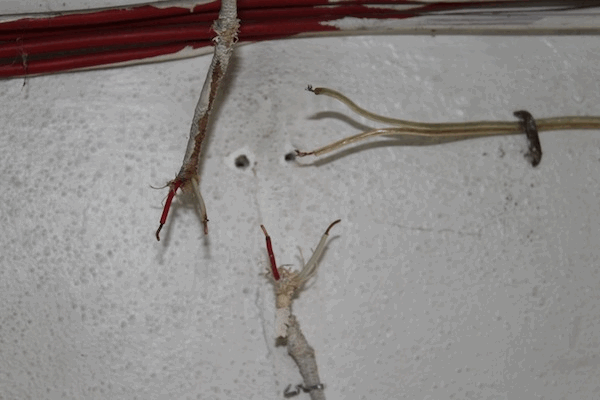

Los cables primero ser medidos y cortados a la medida, dejando un pequeño alambre extra sólo para estar seguro. Entonces, la parte más difícil: soldar los cables del botón en el módulo FPS (se muestra en las fotos como un GIF animado). Los cables deben estar envueltos junto con una generosa cantidad de cinta.

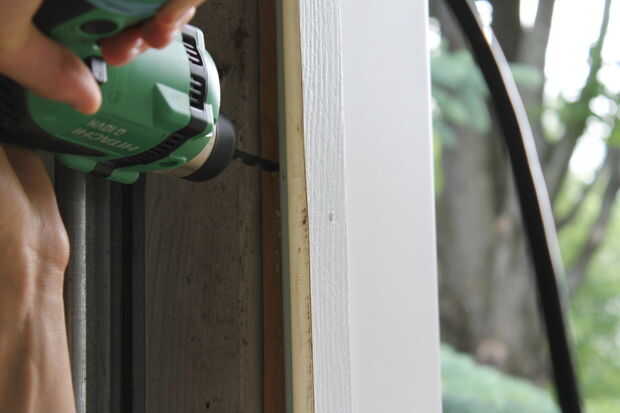

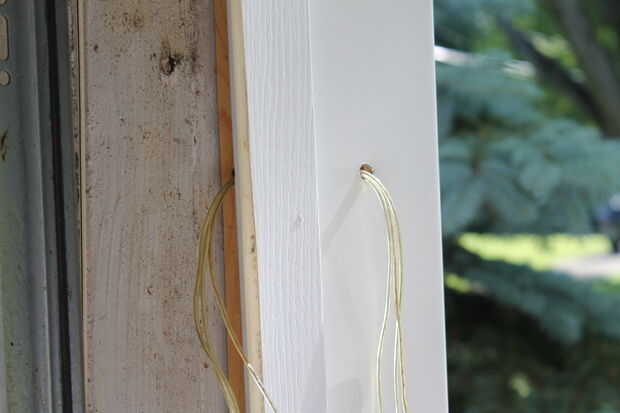

Para obtener la señal del ATmega fuera el garaje para el ATtiny dentro del garaje, tres cables (alimentación, tierra y señal) necesitará ser alimentado a través de la pared. En mi garaje, había un trozo de madera que a perforado a través (véase los cuadros).

Finalmente, atornille sobre el caso y arrancar para arriba!
