Siempre quise un garaje y mi nueva casa tiene un gran coche 2 (realidad 2 1/2 garaje). Pero primero las puertas eran muy difíciles de abrir y sólo podrían ser abiertas manualmente.
Esto fue fijado sólo con lubricante de las ruedas en la pista y rasgar abierto el motor y lubricar los engranajes. Yo también había lubricado la varilla ACME que viaja en. OK arreglado ahora puede abrir desde los botones.
Problema es, como casi todo en la casa es todo aparejado una u otra manera.
La puerta de la derecha abierta de una gran unidad de 2 botones con solamente un funcionamiento de botón que era hardwired en el motor a la derecha.
Se abre la puerta a la izquierda de un receptor inalámbrico de botón que es hardwired en el motor a la derecha.
(Antes de continuar que tengo que comentar sobre este tan llamado receptor inalámbrico. Originalmente aunque amañado en realidad se supone que es hardwired en. Ahora vi un cable colgando que figuraba era un receptor sin un transmisor imposible de probar. Mi problema es que para activar la puerta de garaje sólo necesita puente la conexión pero el botón en esta unidad sólo funciona si la unidad está enchufada. Ahora entiendo si desea utilizar la función inalámbrica, pero no hay razón para ser enchufado para completar un circuito si es hardwired en. Así que decir que fue mal diseñado pero era probablemente finales de los 70 principios de los 80)
OK, así que para abrir la puerta izquierda ir a la parte de atrás del garaje a la izquierda lado y presione el uno botón para abrir la otra puerta caminar al frente de la cochera entre las puertas y golpeó a otro. Ahora no quiero gente pensando que soy perezosa pero no hay manera que me iba a seguir haciendo eso!
Por lo tanto, en la parte posterior de cada garaje motor de la puerta debe ser 2 tornillos que cable de un controlador a. Sólo están tendiendo un puente sobre la conexión de un segundo activar un relé dentro. He probado con un trozo de alambre para asegurarse de que esto era correcto como cualquiera que lea que mi instructables sabe que sólo de ala cosas!
Así que miré a mi alrededor momentáneo cambia alrededor de mis piezas de repuesto y descubrí que tenía varios de botoneras de viejas unidades NES. Creo que les tengo hace años para 5 por $1 de excedentes electrónicos. Ahora hay 2 botones que se utilizan en el viejo NES. Esto es un ON/OFF y no utilizado para esta aplicación y el RESET que es un interruptor momentáneo (perfecto para esta aplicación).

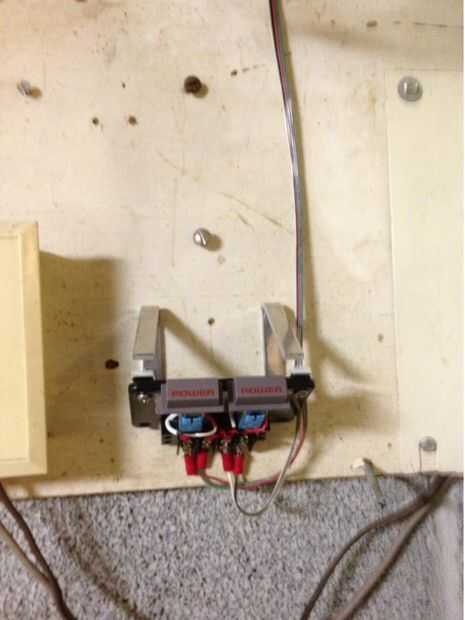

Ahora si nos fijamos en la imagen te darás cuenta cada botón dice energía los botones es la misma configuración en ambos botones así tire de la placa de la cara y ponerlo en el otro botón. Cabe señalar que necesita 2 unidades para este proyecto pero sólo puede comprar 5 por $1 por lo que todavía 3 por delante.
El buuttons también vienen en un soporte. Quitar el botón de encendido y poner swap con otro reset. Usted puede lindo exceso del metal del soporte si lo desea, pero sin duda utiliza el soporte para el montaje de los botones.
El resto es sólo encontrar un recinto o un soporte para montarlo. He usado barras de distribución (que es lo que se llaman) para mantener limpia y no un montón de cables por todas partes.
Así funcionó el alambre y viró buena y aseada y corrió hacia la parte posterior del garaje donde normalmente entro en la casa. Esto fue en la barra de dist. y los botones conectados a así. También tengo otra del viejo artesano unidades receptoras de ebay para $3 por lo que ambos están vinculados en cada motor correspondiente así. Recuerde que es sólo tender un puente sobre el circuito por lo que pude montar botones por todas partes. También tiene un abridor universal de 2 puerta y había programado a los 2 receptores.
Ahora puedo abrir ambas puertas de la estación de un control y usar mi universal para abrir cualquier puerta.
Finalmente se consigue un receptor de puerta de puerta y construya una caja adecuada con 2 botones nice y todo oculto dentro, pero por ahora funciona y los botones NES añaden geek un poco al proyecto!
