Paso 2: Biblioteca de componentes
El actual conjunto de componentes es un poco de una selección al azar de los que hemos encontrado útiles alrededor de la.: o omlout:. oficinas. Más se añadirán como les llamamos.
Si has dibujado un componente porque nos encantaría tener compartir aquí (envíanos un mensaje si desea colaboración privelages, o simplemente envíenos el archivo y a integrar en la biblioteca)

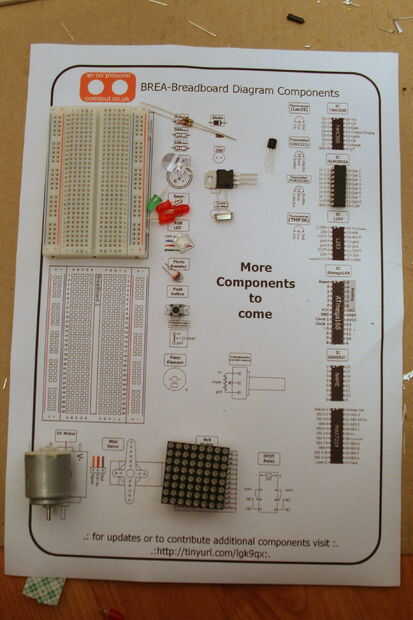

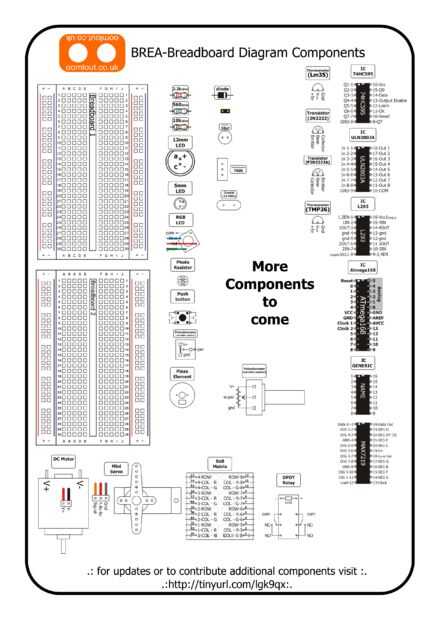

Lista de componentes
Breadboards
Breadboards ocasionalmente varían en cómo se alineen sus regletas, actualmente tenemos dos diseños compatibles
- 1 protoboard - placa de contacto 400 (disponible desde .: o omlout:. (UK) o adafruit (Estados Unidos) / internacional
- 2 protoboard - placa de contacto 400 (disponible en toda la electrónica
Componentes discretos
- Resistencias - resistencias de 1/4 watt en (560, K 2,2 ohm y 10 k ohm) (estos están disponibles en cualquier tienda de electrónica, shack de radio incluso).
- Diodo - un simple diodo axial (nosotros usamos un 1n4001 para la mayoría de los casos)
- Condensador axial - factor de forma para los condensadores de tamaño medio
- Cristal - Metal puede tipo cristal
- Elemento piezoeléctrico -
LEDs (diodos emisores de luz)
- 5 m m LED (T1 3/4) -el tamaño más común LED
- 12 mm LED - un LED grande
- LED Piraña - un factor de forma para LEDs RGB
- 8 x 8 matriz de LED bicolor -un de tamaño mediano matriz LED
Entradas
- Fotorresistencia - un resistor dependiente de la luz
- Botón - botón de tamaño estándar
- Condensador de ajuste potenciómetro - potenciómetro pequeño
- Potenciómetro del panel de montaje - potenciómetro común
Transistores y ICs (circuitos integrados)
- 74HC595 - 8 Bit Shift Register
- ULN2803A - Octal Transistor Array
- L293 - Quad controlador de medio puente (también puede ser utilizado como un doble puente H)
- ATMega168 - un Atmel microcontrolador (pin compatible con el ATMega 328 utilizado en la placa Arduino Duemilanove)
- MAX7219 - controlador de matriz de LED 8 x 8 (también puede ser utilizado a siete dígitos de segmento unidad 8)
- LM35 - sensores de temperatura de precisión
- TMP36 - sensores de temperatura de precisión
- 2N2222 - Transistor NPN
- P2N2222A - Transistor NPN
Artículos más grandes
- Motor de corriente continua - un motor de dc de juguete
- Mini Servo - un motor de servo hobby
- Relés DPDT - un relé de doble polo doble tiro
