Hobby electrónica energía suministros parte 1: Verrugas de pared (2 / 5 paso)

Paso 2: Regular su voltaje.

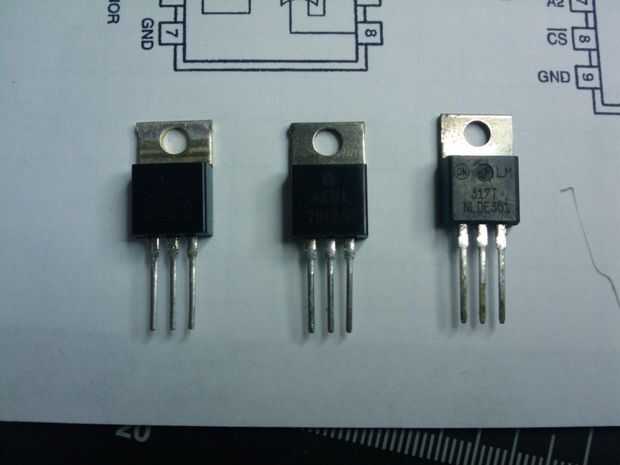

Nuestro próximo paso consiste en el regulador de tensión. Este es un pequeño circuito integrado (llamado un "chip") que se mantenga nuestra tensión de verruga pared estable a un nivel que decidir y también proporcionar cierta protección de circuito. Esto es donde el camino se bifurca en dos direcciones - fijada y variable tensión.

TENSIÓN fija (AKA "The Ronin verruga"): Es una forma de circuito simple. la serie 78XX de chips se fija los reguladores de voltaje. El 7805 y 7812 (5V y 12V) son más comunes y disponibles en tu Radioshack local (aunque va a costar más de pedidos en línea). También puede obtener un 9V 7809. Yo llamo a esto la "verruga de Ronin" después de que el término para un samurai que es el amo ha muerto. Dar sus pobre verrugas errantes un nuevo propósito. Nos apoyaremos en el siguiente paso.

VOLTAJE VARIABLE (AKA "el Franken-verruga"): Se requiere de más componentes y "frankensteining" para construir este circuito (por eso yo lo llamo la verruga Franken), pero vale la pena ya que tiene versatilidad. Se basa en el regulador variable LM317 y un potenciómetro para variar la tensión. Esto veremos en el paso 4.
