•Flex sensor
Sensor de presión •Flexiforce
•Force resistencia sensible
Potenciómetro de membrana •hotpot
•etc.
Es realmente difícil de soldar sus conduce a PCB. Porque estos sensores hechos de plástico, y se funden fácilmente.
Una solución es utilizar la envoltura de cable (30AWG) en lugar de soldadura. También necesita la herramienta de ajuste de alambre para hacer el trabajo.
Hay variedades de alambre-envuelve las herramientas disponibles, y el costo es varía entre $6 y $29 o más. Que se considera caro cuando sólo queremos utilizar esta herramienta de ajuste de alambre para hacer el trabajo puede ser sólo una o dos veces.

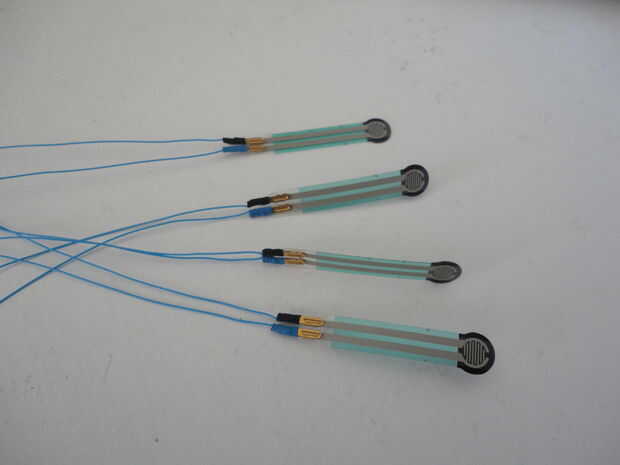

Estaba trabajando en un proyecto que utilizaba resistores sensibles de la fuerza, y encontré la más barata, eficiente herramienta envoltura de alambre alambre-Envuelva el cable de 30AWG para los resistores sensibles de fuerza. Y aquí es, puedo yo presentar a usted, un "clip".
Aquí es el proyecto que utilizado estos FSRs y esta herramienta de ajuste de alambre
Herramientas
Componente electrónico de su elección para ser alambre de embalaje (en este caso, fuerza resistencia sensible)
Clip de papel
Envoltura de cable 30AWG
Desaislador alambres
Tubo del encogimiento del calor

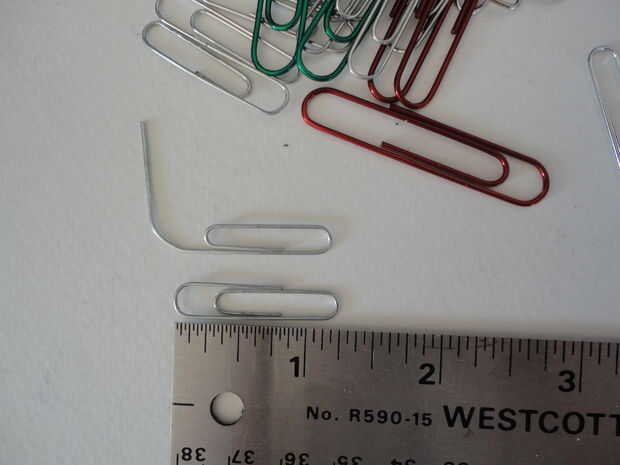

Clips de papel son en diferentes formas y tamaños. Mi elección fue el típico clip de papel. Usé un 1-1/4 pulgadas de longitud. El diámetro de este clip parecen encajar perfectamente con los conductores de fuerza resistencias sensibles.

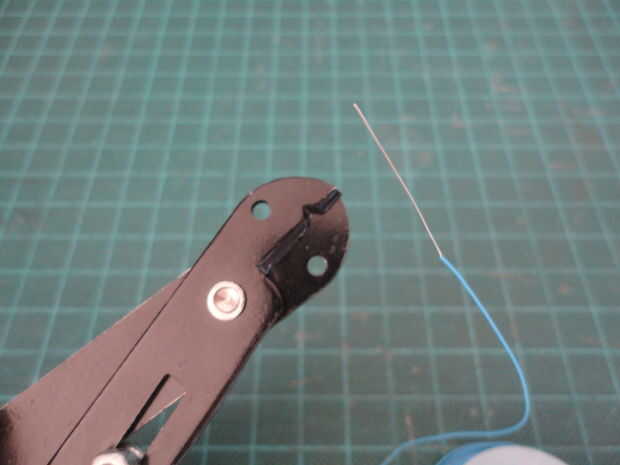

Set calibrador de pelacables para satisfacer el tamaño de cable 30AWG.

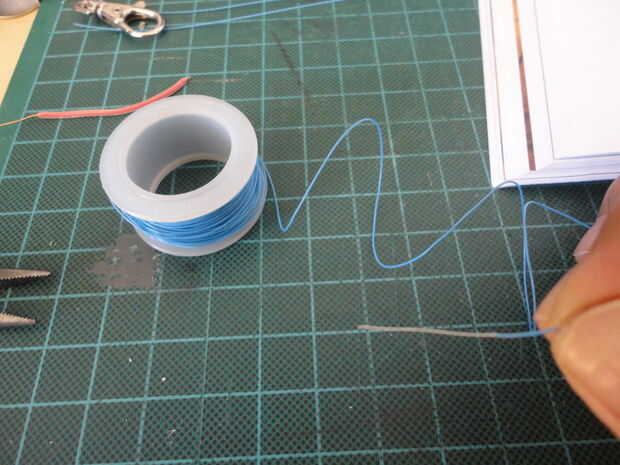

Tira el cable 30AWG Envuelva unos 3/4" a 1" del final.
1 extienda de un extremo del clip de papel.

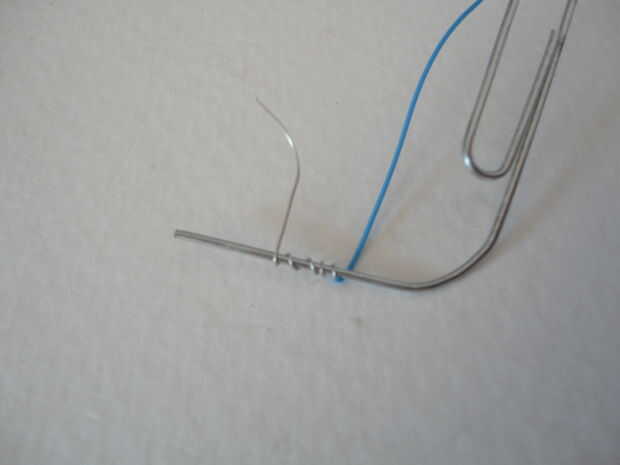

2 Enrolle y apretado el abrigo de cable 30AWG despojado a esparcido a final del clip de papel, hice unas 10 vueltas.

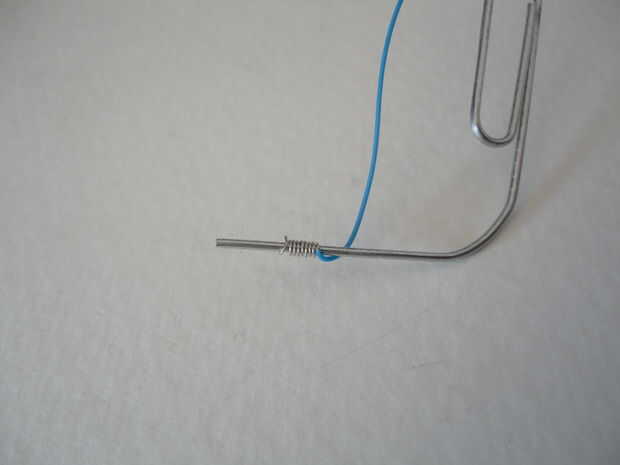

3 Apriete la envoltura del alambre.

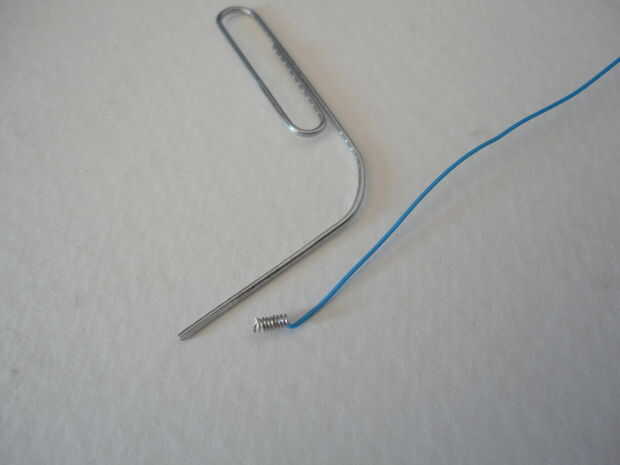

4 les deslice fuera del clip de papel.
5 corte el otro extremo de la envoltura del alambre a la requieren longitud

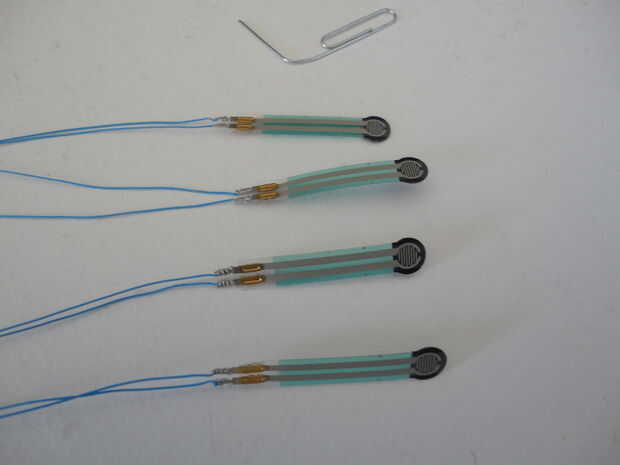

6 Repita el paso 2 al 5 hasta que haya suficiente para usar (he hecho ocho de ellos de cuatro resistores sensibles de fuerza)

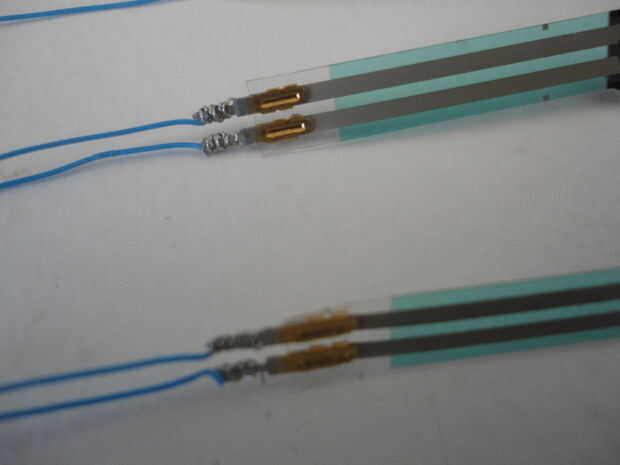

Inserte los sujetadores de cable preparados a los cables de componentes (resistores sensibles de fuerza aquí)
Use su pulgar y dedo índice (o pequeños alicates de punta) para apretar el lazo apretado a los cables de componente.
Inserte el tubo del encogimiento del calor lo suficiente para cubrir la Junta.
Use el secador de pelo o pistola de calor para reducir el tamaño del tubo.
Eso es todo! Hemos terminado!
Nota:
Este método no se limita sólo a los componentes con el cuerpo plástico. Podría utilizar este tip "clip de papel" a cualquiera de los componentes de embalaje.
