Hércules: El movimiento controlado por Android Robot (4 / 10 paso)

Paso 4: Paso 4: el circuito: transmisor-receptor Bluetooth caja

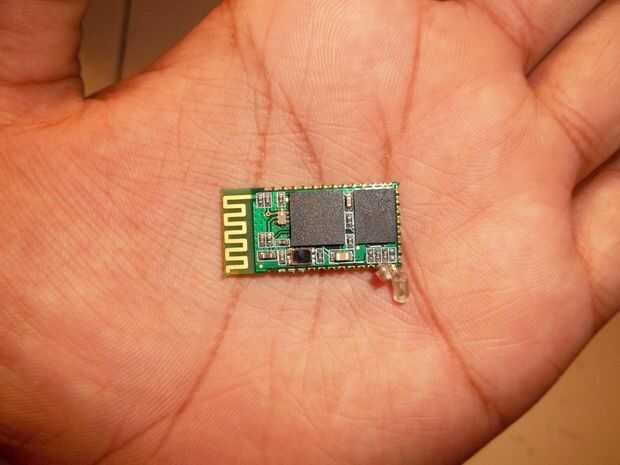

La parte más delicada de este instructable es soldar los cables para el transceptor. Una tercera mano siempre es útil para este tipo de aplicaciones.

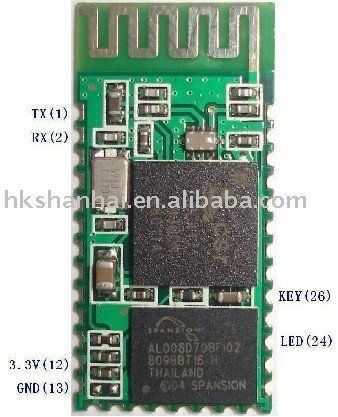

1. soldar un cable de 4 pulgadas de largo al pin 1. Este es el pin Tx.

2. suelde un cable de 4 pulgadas de longitud con conector de 2. Este es el pin Rx.

3. suelde un cable de 4 pulgadas de longitud con conector de 12. Este es el + 3.3v pin.

4. soldar un cable de 4 pulgadas de longitud con conector de 13. Este es el pin de tierra (GND).

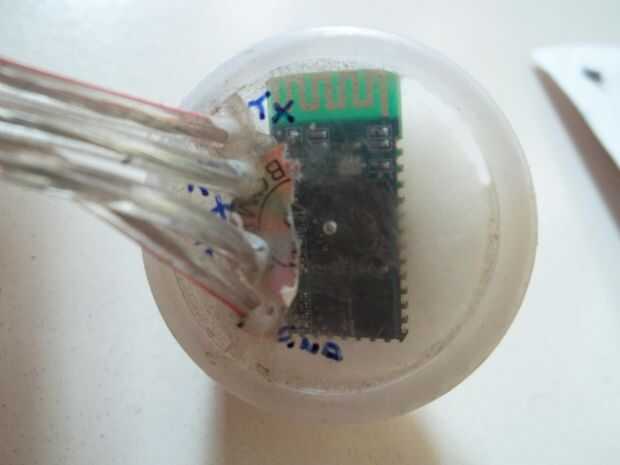

Coloque este trasceiver bluetooth en un recinto pequeño o caja con agujeros para los cables de salida. Asegúrese de que pegue los cables a la caja. Esto actúa como un mecanismo de alivio de tensión impide que los alambres soldados viene de bajo cualquier presión. El módulo de bluetooth que tengo es de ebay. Es muy barato y confiable, tanto es así que utilizar el mismo módulo de bluetooth en mi robot de combate mediano.
