Halloween luz (2 / 4 paso)

Paso 2: Montaje de semáforo

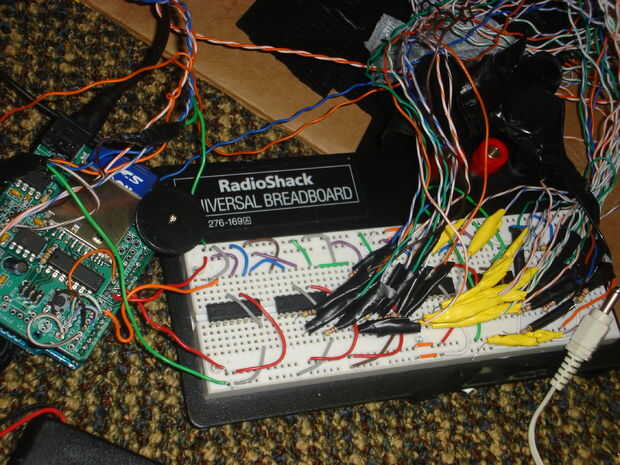

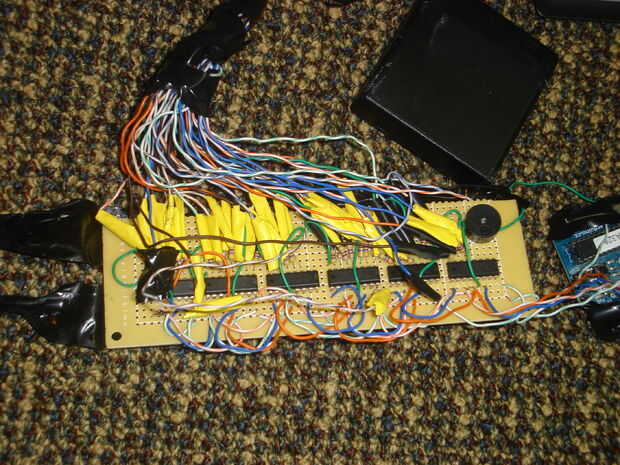

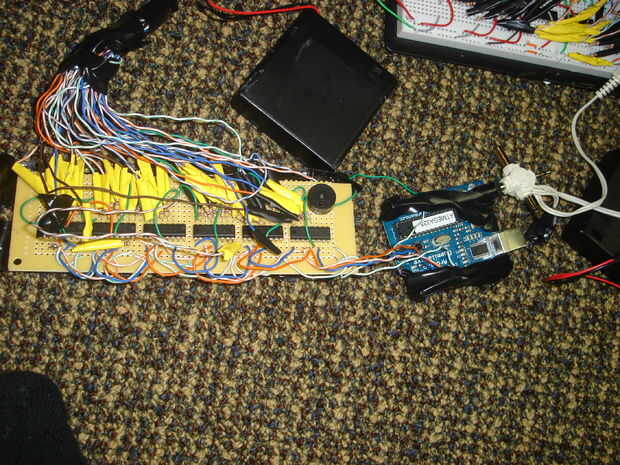

Construir el protector de la onda ( www.ladyada.net/make/waveshield/ ) y conectar al Arudino.  Para conectar el cambio registros siguen el tutorial en www.arduino.cc/en/Tutorial/ShiftOut .  La única diferencia es cuando usted conecta los registros de desplazamiento de Arudino necesita usar pin 9 para el pin de reloj y pin 6 para el pin de datos porque el protector de la onda utiliza algunos de los pines que el cambio tutorial también utiliza.  Conectarse un botón analógico patillas 1 para establecer el semáforo que se encuentra en modo normal y analógico 2 para comenzar a jugar una canción.  La primera vez que va a jugar la canción de pesadilla antes de Navidad, la segunda vez ha presionado jugará Thriller.  Los botones están conectados a tierra (los botones que usa son "botones momentáneo normalmente cerrado".
