Lo primero que necesita es las piezas. Soldadura es la mejor manera de hacer las cosas que usted puede jugar con. Radio Shack vende todavía paquetes de transistores PNP y NPN. PNP parte de amplificación de transistores (paquete de 15) # 276-1604. Transistores NPN de RadioShack (paquete de 15) parte # 276 - 1617.Usually sobre cuatro tipos de cada uno. Estoy usando transistores PNP en este circuito. Puede utilizar cualquiera de los tipos de transistores PNP en este pack. El 2907 o 3906 trabajar bien aquí. Me quedo sin transistores de 2907. La siguiente parte que se necesita es un buen par de emisor de rayos infrarrojos y detectores. Decir que tienen la misma longitud de onda en Nano-metros.
Emisor de rayos infrarrojos 880 y par de Detector. De todas las partes que tengo las que trabajaron son los mejores para este circuito. Son el tipo de dos pequeños de lado tirador. El transmisor es el diodo emisor 880nm. El Detector es la foto diodo, Foto Transistor o foto Darlington en 880nm. Jameco.com es el mejor lugar para conseguir todas las piezas. Incluí el PDFs. uso el término 'Infrarrojo' Buscar en Jameco.com. Solo necesita suficiente energía para cruzar cerca de dos pulgadas. Todos infrarrojo funciona mejor en la oscuridad. La mayoría va de 800 a 1050nm trabajarán juntos.
Jameco.com tiene paquetes como resistencia, 610 PACK E12-serie 1/4W 5% tolerancia parte # 2131039 y conexión de cables 10 Color trenzado cable Kit surtido parte # 2130917. 1900 LED T1 y T3/4 surtidos colores y formas LED GRAB BAG parte # 135271($99). Para una buena estación de soldadura tengo makezine.com/store Variable temperatura estación de soldadura - 5-40 Watts parte # MKPE1 bajo herramientas. También si haces a más tipos de Artes kit de leña que tiene una punta y cuchillo caliente puede una mejor herramienta para tener. No puedo vivir sin mi mini dentadas priers, afiladas cuchillas diagonal min, mi cuchillo de X-acto de cuerpo de aluminio estándar y mi pistola de pegamento mini.

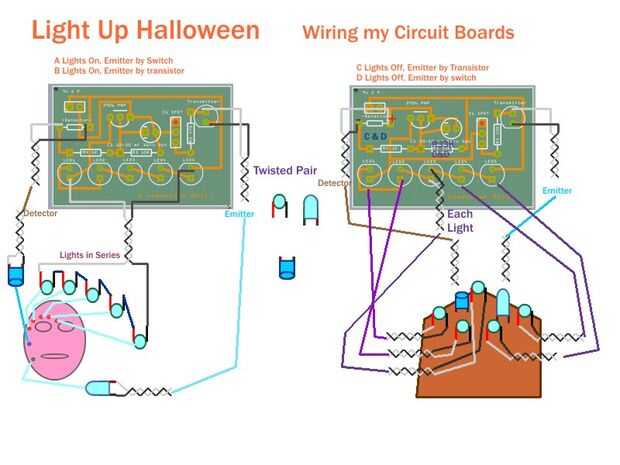

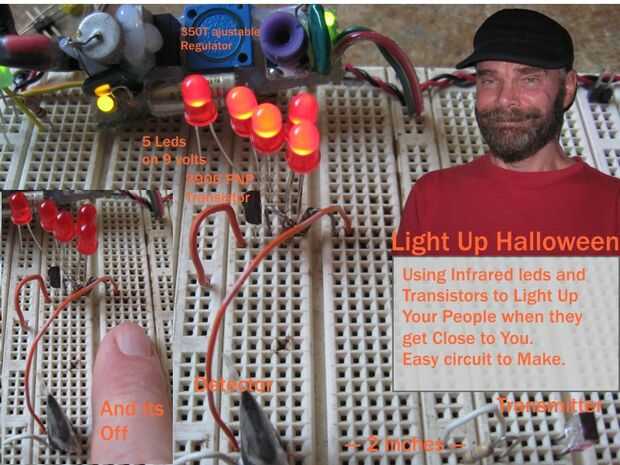

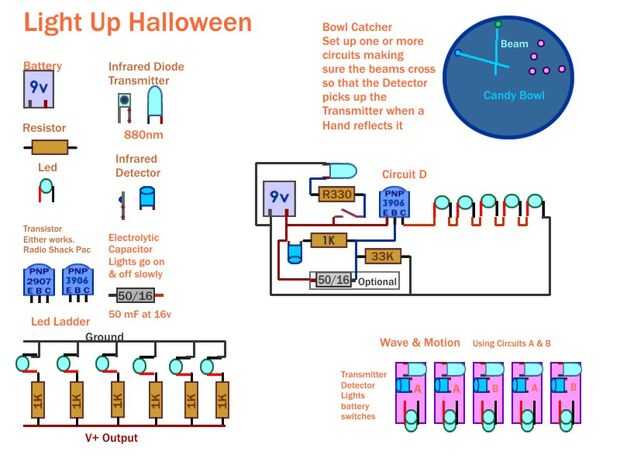

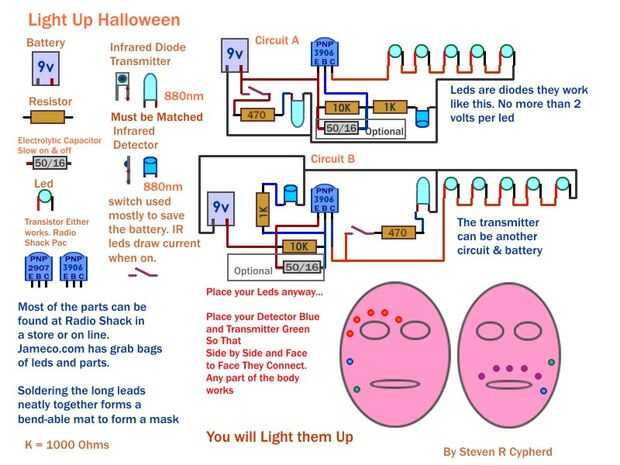

El circuito es simple. Cuando el Detector es atropellado por un transmisor de su baja resistencia. Esto aporta la Base del transistor PNP más negativo y activa y encienden sus luces. La resistencia de 10K a V + a la base del transistor PNP de prejuicios el transistor apagado. El transmisor puede tener su propia batería y un interruptor. Utilizan más corriente cuando se encuentran en. Cuando estás cerca de su conmutador de personas su transmisor. Hice esto con un circuito de 9 voltios por lo que es fácil de hacer y diviértete con. Para las máscaras, escudos y espadas de juguete montar sus Leds de cualquier manera que más le convenga. Poner el transmisor en la parte superior o derecha y el Detector en la parte inferior o a la izquierda. Ver fotos. El transmisor puede ser otro circuito y la batería. Apáguelo cuando no estás en tu pueblo. LEDs se puede poner en una escalera cada uno con su resistencia a la V + carril y negativo para el carril de tierra.

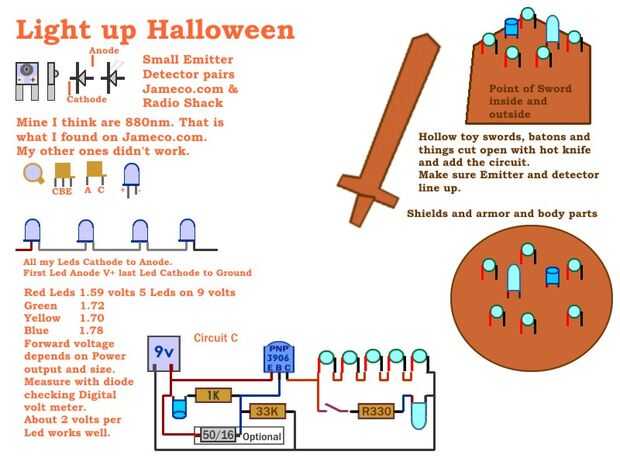

Debido a los 9 voltios utilizan una resistencia de 330-470 en la emisora. Diodos infrarrojos vienen en diferentes potencias. Ver qué tan cerca tienes que estar sobre las luces y ajustar el valor de la resistencia. Resistencia son en ohmios. 470 es de 470 Ohms. 1K es de 1000 ohmios. 10K es de 10000 ohmios. Usted puede notar que no tengo resistencias en mi LED. Los LED son diodos. Diodos en serie toman su corriente hasta su tensión de alimentación. Los diodos tienen una adelante voltaje medido con un medidor Digital de voltios en el diodo. Leds rojo tienen el más bajo y amarillo y azul el voltaje más alto adelante. El tamaño y la potencia del Led determina el voltaje hacia adelante. Medirlas y sumar sus Leds para ver cuántos usted puede poner en serie con la tensión de alimentación. Puedo conseguir 5 LED con LED rojos en 9 voltios. LED necesita aproximadamente 2 voltios para operar. Uno demasiados Leds y las luces salen.

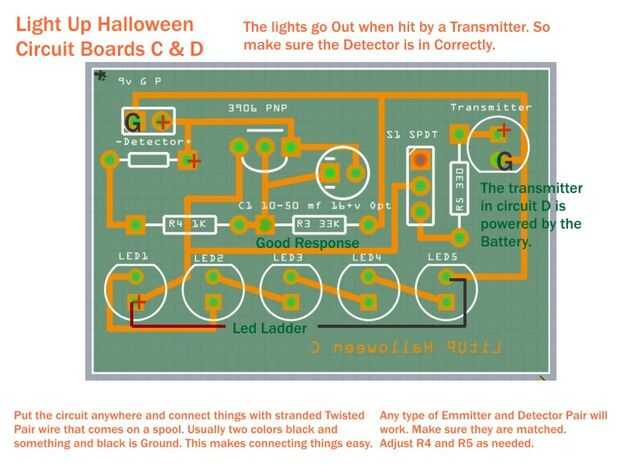

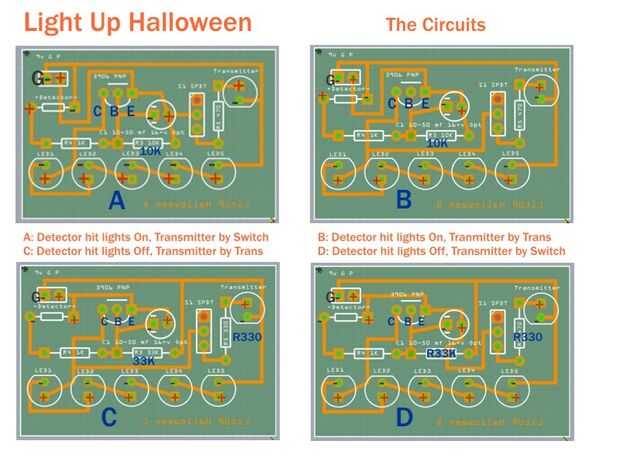

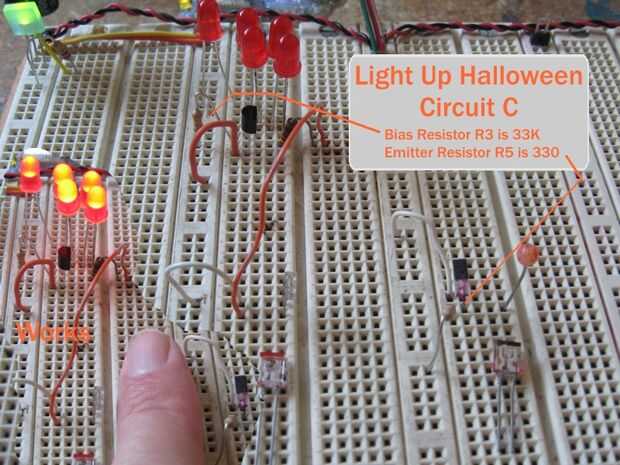

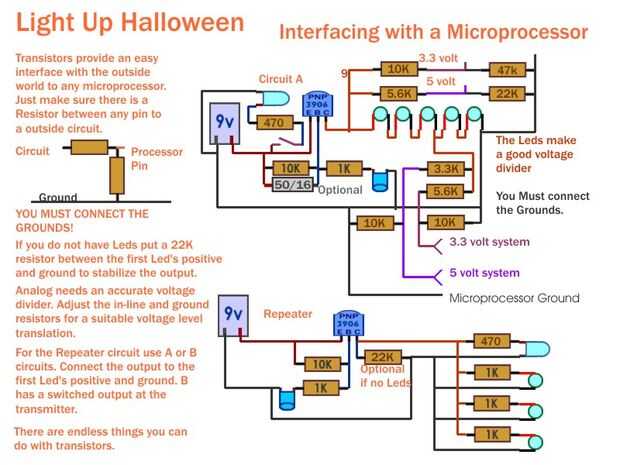

En los circuitos A y B la luz se prende cuando el Detector se encuentra con un transmisor. En los circuitos C y D las luces se apaguen cuando el Detector es golpeado por un transmisor. En los circuitos B y C el transmisor es alimentado por el transistor cuando el Detector es golpeado por un transmisor. Todos los transmisores tienen interruptores. No tenía amigos para construir esto para. Yo debo haber hecho más trabajo en los circuitos C y D antes que cargar el artículo. Es un circuito muy simple. He encontrado errores en los diez copiar archivos PDF y reemplacé todas ellas. Lo siento presionó Fritzing demasiado.

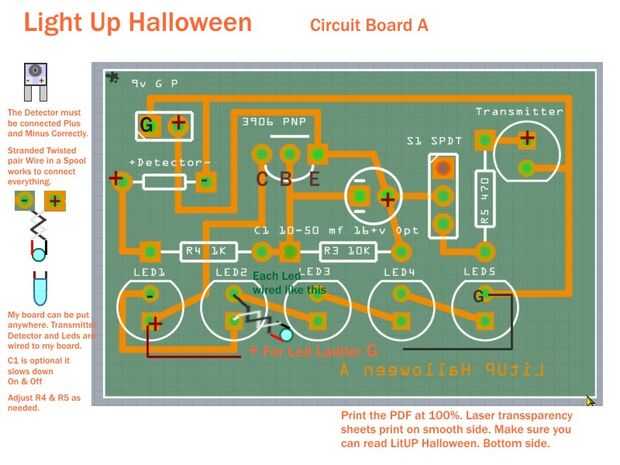

Las tablas es fácil. Positivo resistir juntas, desarrollador positivos, grabador y Exposer luces están disponibles en Jameco.com. Imprimir los archivos PDF al 100%. Para impresoras láser imprimir hojas de transparencia en el lado liso. Chorro de tinta en el lado áspero. No tenía amigos para construir esto para. Puede cortar PCB con un cortador de hoja de metal liviano. Grabado. Solución de la aguafuerte es persulfato de amonio 250 gramos a 1 litro de agua. 125 gramos de 15 onzas de agua. Calentarse el grabador. Desarrollador es positivo tipo P.C. 1 parte a 10 partes de agua. 1.5 onzas 15 onzas de agua. Uso de botellas y bandejas de plástico. El interruptor que encontré en Jameco.com SPDT PC estándar para montaje es espaciado de 3mm y mi tablero es de.1 pulg perfore los dos orificios inferiores 5/34 y el primer agujero.039 más grande un poco. Utilizar la mayoría.035 agujeros y.037 por un poco más grande.
Trabajo con Fitzing.com. Necesitas conocimientos de electrónica y experiencia de autoedición. Un ejemplo es la etiqueta de objeto utilizado en todas las vistas. Derecha haga clic en la etiqueta de objeto Seleccione Mostrar. Seleccione el objeto y a la izquierda haga clic en la etiqueta y arrástrelo. Derecha haga clic en etiqueta seleccione Editar, tamaño, rotación y Mostrar datos.
Usted debe conseguir la placa y el esquema perfecto antes de poder obtener un buen PCB. Ningunos alambres de la jaula en cualquier lugar. Todas las rutas de circuito de prueba haciendo clic en un nodo. Luego en el PCB retirar los alambres de la jaula, rotar y mover las piezas y eliminar y nuevas rutas de circuito. Después de que se parece aceptar utilizar enrutamiento automático. Haces grandes cambios en el protoboard primero luego el esquema si es necesario y luego el PCB.
Hacer varios circuitos en una PCB. Guarde su proyecto como somethingA10. En PCB vista haga clic en el PCB y en partes Sticky a desactivada. Haga clic y arrastre el PCB de su circuito. Establecer su PCB con el tamaño que usted necesite. es de 4 x 6 ancho 101.6 y altura es de 152,4 mm. Arrastre un cuadro de selección alrededor de su circuito. Dejar ir. Edición duplicar la circuit(Ctl-d). Espere a que se muestren. No haga clic en él. Utilice las teclas de flecha para mover su duplicado en su PCB. Repetir este proceso para cada copia. El protoboard y el esquema será un desastre. Alinee las cosas muy bien. Guarde su proyecto. Hacer un PDF editable. Espere. Hecho. No pongo Sticky en. Cuidado con duplicar errores al hacer la multiplicación de copias en un PCB del mismo circuito. Buscar en las etiquetas son etiquetas además de copiar número. No toque la placa o el esquema.
