Hacking el Spy Video Trakr (21 / 22 paso)

Paso 21: Use los pines GPIO para Flash LED (diodos emisores de luz)

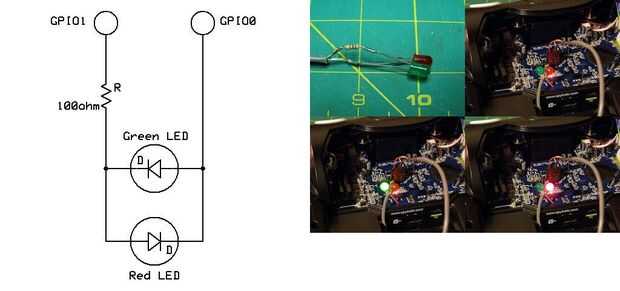

La prueba para controlar un dispositivo mediante las conexiones de GPIO es para encender LEDs y apagado pulsar botones del mando a distancia TRAKR. Usé uno de los cables de audio de CD-ROM que he mencionado más arriba. Conectado los componentes directamente al cable; Realmente no pensé que valía la pena una placa de circuito. El resistor de 100 ohm cae la tensión de 1.6... perfecto para los LEDs.

Puedes ver cómo fue soldado en la parte superior izquierda de la imagen. Cuando se ejecuta la aplicación trakrmotorcontrol y se presiona ningún botón, nada se ilumina. Cuando se presiona el botón A, el LED verde se enciende; Cuando se presiona el botón B, el LED rojo se enciende.

Código de lenguaje C:

////////////////////////////////////////////
Programa flash LED para Spy Video TRAKR
Analiza el programa para ver si era el botón A
TRAKR prensado en remoto y sistemas de GPC0 alta
y GPC1 baja para enviar corriente a través de LED
en dirección diagonal hacia adelante (marcha).
//
Si se presiona el botón B, establece GPC0 bajo
y GPC1 alta para enviar corriente a través de
LED en la dirección contraria (apagada).
///////////////////////////////////////////

#include "svt.h" //include API oficial
#include "JAPI.h" //include "Salsa secreta" API

#define GPC0 (1 << 0) //bitmask PIN GPC0 = 00000001
#define GPC1 (1 << 1) //bitmask PIN GPC1 = 00000010
#define GPC2 (1 << 2) //bitmask PIN GPC2 = 00000100
#define GPC3 (1 << 3) //bitmask PIN GPC3 = 00001000
#define GPC4 (1 << 4) //bitmask PIN GPC4 = 00010000
#define GPC5 (1 << 5) //bitmask PIN GPC5 = 00100000
#define GPC6 (1 << 6) //bitmask PIN GPC6 = 01000000
#define GPC7 (1 << 7) //bitmask PIN GPC7 = 10000000

int keyState;                    definir "keystate" como entero

void Start()
{
JAPI_SetIoOutputMode(GPC0+GPC1); //Set modo de salida de los pines GPC0 y GPC1
}
bool Run()
{
keyState=GetRemoteKeys();    Tecla de control remoto TRAKR
asignar a keystate
Si (keyState > 0)
{//if keystate es mayor que 0
if(keyState&KEY_INPUT1)
{//Button un prensado (motor delantero)
JAPI_SetIoHigh (GPC0); //Set GPC0 pin alta (3,3 v)
} else {}
JAPI_SetIoLow(GPC0); Apagar pin GPC0
}
if(keyState&KEY_INPUT2)
{//Button B presionado (motor atrás)
JAPI_SetIoHigh (GPC1); //Set GPC1 pin alta (3,3 v)
} else {}
JAPI_SetIoLow(GPC1); Apagar pin GPC1
}
if(keyState&KEY_HOME)
{//if botón home presionado
devuelven el valor false;           Esto va a terminar el bucle
}
}
verdaderas;                 bucle se repetirá hasta falso
}
End() vacío
{Fin de //Program - desconectar los pines
JAPI_SetIoLow(GPC0+GPC1);
}

Hacer el archivo:

# Makefile para juguete TRAKR
# Proyecto Trakr

TRACKR_PATH = C:/Trackr
PROGRAM_NAME = trakrmotorcontrol
PRETTY_NAME = trakrmotorcontrol
OUTPUT_PATH =. / intermedio
OUTPUT_NAME = $(OUTPUT_PATH) / $(PROGRAM_NAME) .elf
INTERNALS_PATH =... / Funcionamiento interno

FUENTES = app.c
S_OBJECTS = $(OUTPUT_PATH)/app.o

OBJETOS = $(S_OBJECTS) $(INTERNALS_PATH)/trakr.a

SHELL = sh
CC = gcc-elf-brazo
COMO = brazo-elf-como
BIN = brazo-elf-ld
LD = brazo-elf-ld

TOPMEMORY = 0XFFE7C000
CFLAGS = - O0-ME... / Internos/Include-me... / Funcionamiento interno-pared - gstabs +
TARGET_FLAG = - mcpu = arm926ejs - mapcs-32 - mlittle-endian - specs=specs.semi
LDFLAGS = -T... /Internals/WJ_APP_8M.LD -Wl,--defsym-Wl,__stack_base=$(TOPMEMORY) -Wl,-mapa -Wl, $(basename $ - nostartfiles-estática

todos: prebuild $(OUTPUT_NAME) así

$(OUTPUT_NAME): $(OBJECTS)
"Enlazan a... "
"Crear archivo $
-u _start -o $@ $(INTERNALS_PATH)/trakr_start.a $(OBJECTS) $(TARGET_FLAG) $(LDFLAGS)

$(OUTPUT_PATH)/app.o:app.c Makefile
"Compilación de $<"
-c -o "$" $< "$(TARGET_FLAG) $(CFLAGS)

. PHONY: limpiar así los

limpiar:
$(RM) -f $(PROGRAM_NAME) .bin
$(RM) -f "$(PRETTY_NAME) .bin"
$(RM) -f $(OUTPUT_PATH)/app.o
$(RM) -f $(OUTPUT_NAME)
$(RM) -f $(MKDEPFILE)

así:
brazo-elf-objcopy - O binario $(OUTPUT_NAME) "$(PRETTY_NAME) .bin"
[ -d "E:/" ] ; entonces \
CP "$(PRETTY_NAME) .bin" e:/aplicaciones /; \
fi
prebuild:

# Fin de archivo make

Al compilar el código anterior con el anterior hacer archivo, esto creará un archivo de Trakr App llamado "trakrmotorcontrol.bin" y el archivo tendrá que copiar en el Trakr. Asegúrese de que el Trakr está desconectado y conectarlo a su ordenador utilizando el cable USB amarillo que vino con el Trakr. Copie trakrmotorcontrol.bin a la carpeta de aplicaciones dentro de la carpeta de Trakr. Desconecte el Trakr del ordenador y conecte el Trakr. Encienda el Trakr remoto, haga clic en el botón Inicio y seleccionar trakrmotorcontrol del menú.

Puede utilizar la aplicación trakrmotorcontrol para el control de muchos tipos diferentes de dispositivos eléctricos... motores, luces, relés, etc..
