Hacking el Spy Video Trakr (14 / 22 paso)

Paso 14: Instalación de los pines de Jumper en la placa base (continuada)

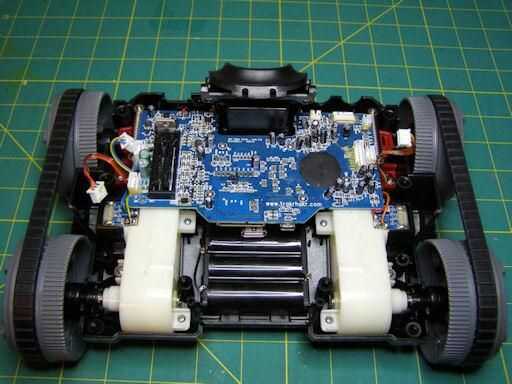

Con los conectores sin pegar y separados, usted puede ahora dejar de lado la carcasa superior. Si al intentar separar los conectores, terminas tirando todo el tablero, no se preocupe. Los pernos en la Junta todavía va a estar bien. Si nos fijamos en la imagen de abajo, notarás que accidentalmente tiró el conector entero para el altavoz de la parte delantera izquierda dejando los pernos que desde la Junta. Fue fácil volver a colocar los conectores a los pines desnudos una vez dejé el conector separado. Sólo utilicé una pistola de pegamento caliente para encajarla a la placa principal.

Una nota rápida. Gelfling6 comentó en este instructable y acentuado las siguientes:

"Los conectores para el altavoz y el botón, no son críticos, ya que ambos son no polares. Sin embargo, es el conector de micrófono! Asegúrese de que el zócalo vuelva poner exactamente la misma dirección, o podría a freír el elemento de micrófono, y (b, obviamente) el MIC no recogerá nada! "

Si accidentalmente elimina el conector entero, intente volver a conectar en su orientación original en el tablero de circuito.

La comunidad de Trakr Hakr está interesada en mejorar sus Instructables. Si observas un error o algo que han olvidado, hágales saber en la sección de comentarios.
