Paso 10: Instale los pernos de la rúbrica en la placa de circuito de Trakr (continuación)

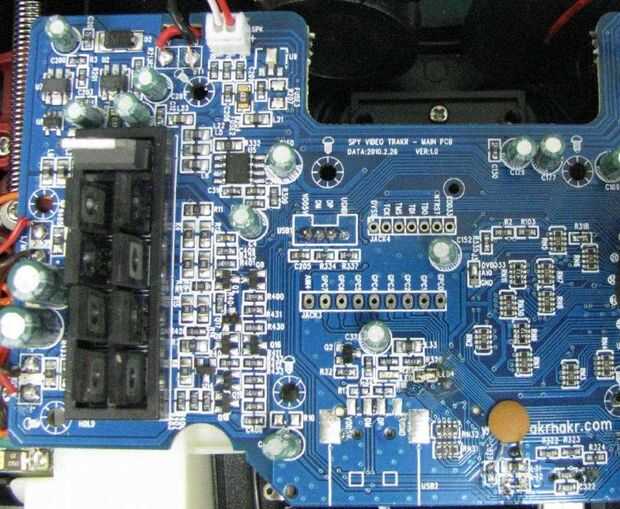

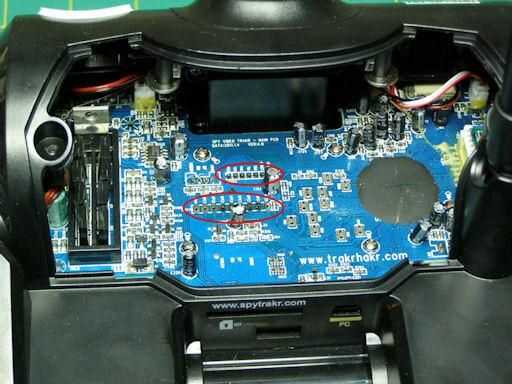

Verá dos conjuntos de conexiones a la baord del circuito. El conjunto más pequeño son las conexiones del grupo de acción de prueba conjunta (JTAG) y se etiquetan "Jack4". Ignorar por ahora (no estoy seguro qué utilizarlos, sin embargo).
Jack3 es donde introduces los pines 9 cabecera. Las conexiones de GPIO se etiquetan GPCO a través GPC7. Va a utilizar GPC) y GPC1 para este hack. Te darás cuenta que las patillas de la cabecera entre muy bien en los agujeros de la GPIO y durante un tiempo no se molestó para soldadura hacia abajo, pero finalmente después de probar varios hacks usan los agujeros GPIO que romperán la conexión a los pines del cabezal.
Utilice un toothpic para aplicar el pegamento de alambre en los orificios GPIO de la placa de circuito. Use solamente lo suficiente para pegar los pernos de la cabecera a la Junta, teniendo cuidado de no dejar que el pegamento de alambre crear un cortocircuito entre los orificios del GPIO (equivalente a un "puente de soldadura").
