Hacking A llavero cámara Digital para el Control de Arduino (3 / 6 paso)

Paso 3: Hack la cámara parte I (soldadura en los interruptores)

Esta es la parte más difícil de lo hack - pero no es * que * duro, te lo juro. Así que respira hondo y vamos a conseguir para soldar!

Para este hack, nos va a dejar la tarjeta de circuitos de cámara totalmente intacto. A todos nos va a hacer es soldar nuestras propias conexiones en la placa de circuito a cada lado de los interruptores de pulsador utilizados para operar la cámara. Esto nos permite utilizar nuestro Arduino digital "apretar" en cada botón siempre que desee (mediante transistores externos actúan como interruptores).

Al manejar la placa de circuito, trate de manejar por sus bordes siempre que sea posible. El circuito es bastante robusto, pero al final del día es electrónica todavía expuesta y merece la pena no tocar directamente más que necesario.

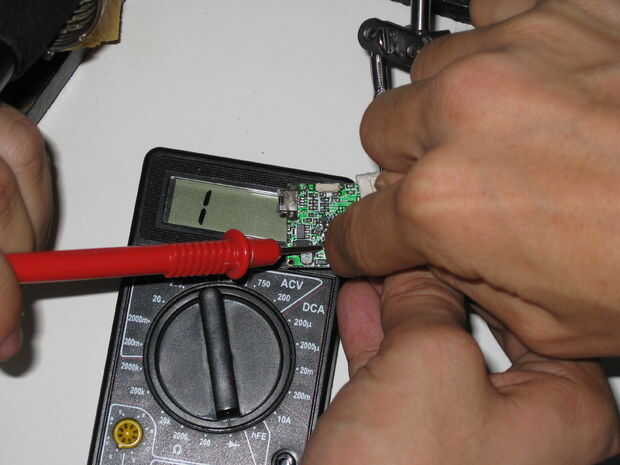

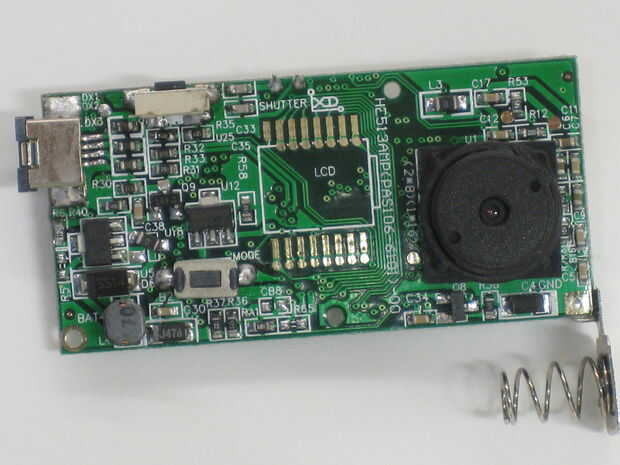

Corte y pele los extremos de cuatro pedazos de alambre, cada uno por lo menos un pie en longitud. (Mejor más que menos en este caso; no que querrá repetir demasiado a menudo.) Entonces, mire los dos pares de juntas de soldadura indicados en el cuadro a continuación, un par alrededor de cada uno de los dos interruptores de pulsador. Utilizando la función de continuidad y corto circuito en tu multímetro, usted puede confirmar has encontrado los pares derecha de juntas para soldadura en manteniendo los extremos ambos empalmes del interruptor y pulsar el botón manualmente para ver si eso crea un cortocircuito entre las articulaciones. Si lo hace (la resistencia entre las dos gotas de infinito a cerca de cero) ha encontrado el derecho dos. Si no tienes un polímetro, puede tomar una respiración profunda y confiar en la imagen.

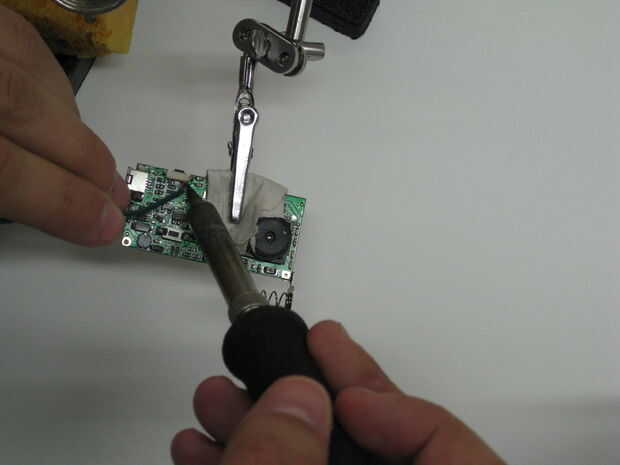

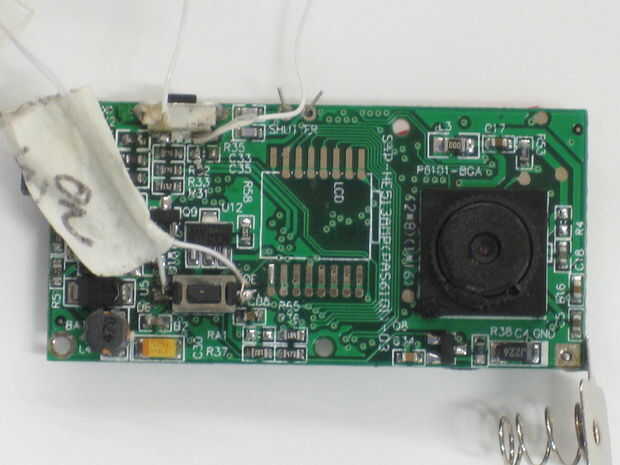

Una vez seguramente has encontrado las articulaciones derecha, usando el soldador, derrite la soldadura en cada una de estas cuatro articulaciones y acople un extremo de uno de los cuatro cables en cada una de las cuatro juntas. Si tienes una ayuda de la mano en la configuración de la soldadura, por todos los medios uso para sostener su circuito constante (colocación de un pedazo de periódico entre las mordazas para proteger el tablero de circuito pequeño, doblado).
