Paso 8:4 x 4 x 4 cubo del LED: LED de preparación
Los 64 LEDs rectangulares para el cubo 3D son realmente doble LED. Cada uno tiene un LED rojo y un LED azul que permite cada lente rectangular de plástico que se ilumina en distintos colores o rojo, azul y violeta. La media de doble LED es el conductor común. El cable más corto es el LED azul. Se nota que los zócalos de la placa muestran un lado B (azul) y un lado de R (rojo). Los pernos fuera más cortos terminan conectado del lado B y el más largo fuera de pernos acabar conectado del lado de R.

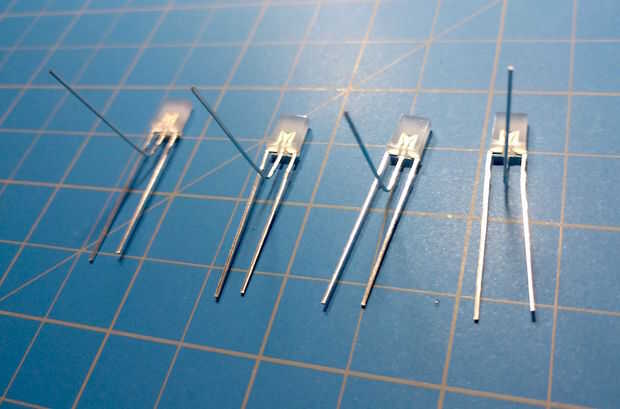

Los 64 LEDs rectangulares están dispuestos en 16 columnas de 4 LEDs, por lo que vamos a trabajar en grupos de cuatro. En primer lugar establecemos los cuatro LEDs con el pasador más corto (azul) a la derecha y la lente de plástico apuntado lejos. En esta orientación, doble el pasador mediano hacia arriba como se muestra. Esto evita que todos los LEDs frente a la misma dirección para mantener la polaridad rojo/azul.

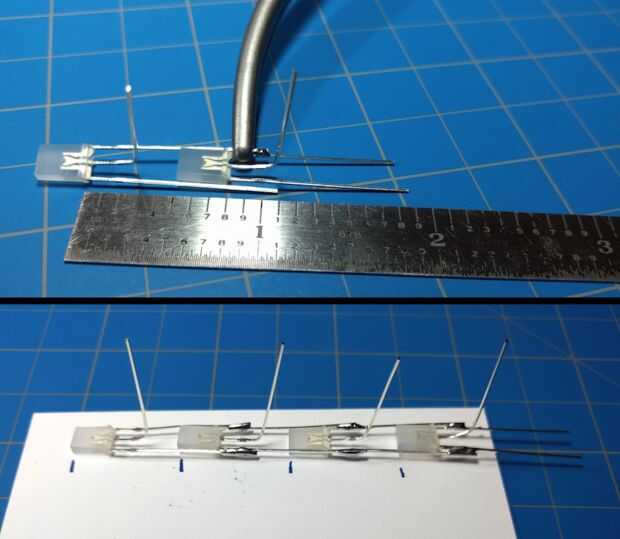

Formar una pila de cuatro luces LED, a caballo entre las clavijas exteriores de un LED alrededor de la lente plástica del otro LED, ajuste de la separación para que sea 2cm (8/10 de pulgada). Esta distancia es la separación de las tomas de LED en la placa, por lo que parece agradable y simétrica a utilizar para la separación vertical también. Es útil hacer una serie de marcas de 2cm espaciado en un pedazo de cartulina (por ejemplo, una tarjeta de visita) para ayudar con la alineación. Una vez que dos LEDs se montaron a horcajadas y espaciadas, pueden ser tachuela soldada juntos. Luego añadir otra en la parte superior y repita hasta que tenga una columna de cuatro como se muestra.
Ahora que "sólo" 16 de estas columnas. Sí, esto es un poco tedioso. Dividen en dos o cuatro sesiones y tocar fuerte o meditativo mientras trabaja. Se trata de gran soldadura práctica y entrenamiento en la destreza manual. Pinzas hemostáticas o pinzas de cocodrilo pueden utilizarse para sostener los LEDs en la alineación mientras se suelda.
