HackerBoxes 0001: Árbol de Navidad LED 3D coche inteligente robótica, NodeMCU, (4 / 15 paso)

Paso 4: árbol 3D: condensadores

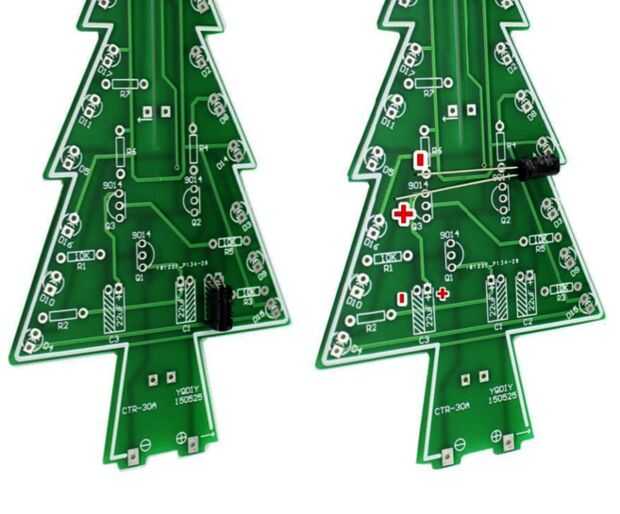

La soldadura en los condensadores electrolíticos. Definitivamente estos son polarizados. Por lo general hay un "-" marcado a lo largo de un lado de la lata y también la más larga es positivo mientras que el cable más corto es negativo. Asegúrese de que los terminales positivos y negativos se corresponden a las indicaciones de la serigrafía de PCB. Como un doble, el cojín de la soldadura para el pin positivo es a menudo cuadrado, mientras que el botón negativo es redondo. Cojín cuadrado es a veces llamado el "perno indicador" y esto se aplica a paquetes multi-plomo como inmersión así como los circuitos integrados. Deje suficiente holgura en los cables para poder doblarse el condensador a su lado una vez que se suelda en su lugar.
