HackerBoxes 0000: Circuitos de C.C., RFID, Software Radio, infrarrojo (3 / 16 paso)

Paso 3: Laboratorio de circuitos de C.C.: Breadboards Solderless

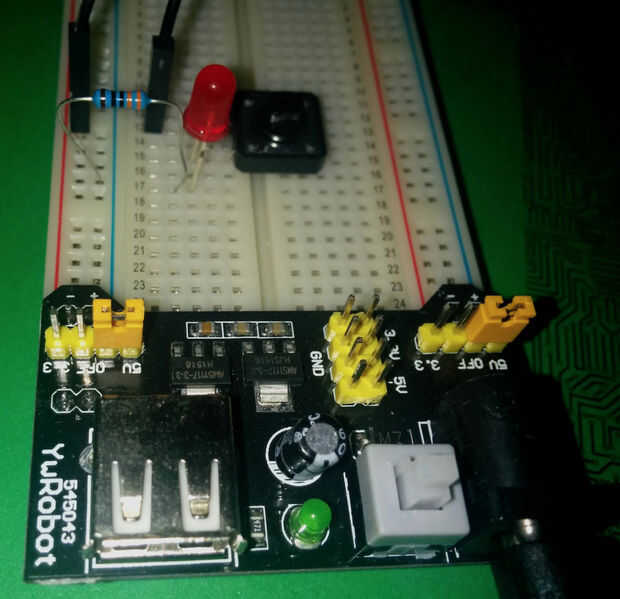

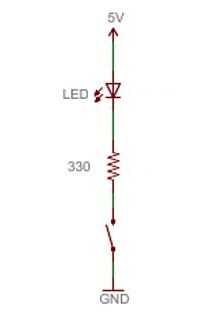

Así que vamos a construir nuestro primer circuito DC en el protoboard sin soldadura. Permite que el circuito en el esquema actual para fluir de una fuente de 5 VDC a través de un LED (diodo electroluminoso), a través de un resistor, a través de un interruptor y finalmente a tierra. Por supuesto la corriente sólo fluye cuando el interruptor está cerrado o presiona. El LED sólo funciona en una dirección. Si no enciende al cerrar el interruptor, trate de alrededor de los bancos.

Aquí está un gran tutorial de nuestros amigos de Sparkfun Introducción Cómo usar un protoboard sin soldadura. Al final de los detalles incluso de página un par de ejemplos para la construcción de este mismo sencillo conectado LED circuito.
