Hackear una vieja fuente de alimentación de pc en una fuente de alimentación del Banco de laboratorio (2 / 3 paso)

Paso 2: construcción

!!! Atención: no intente desmontar o tocar alguno de los circuitos dentro de la caja de suministro de energía a menos que esté desconectado de la pared e incluso si lo has desconectado se espera 15 minutos para los condensadores descargar completamente (de todos modos, intenta no tocarlos a todos)!!! ALTA tensión (como la película, excepto que esta vez es de verdad)

La primera cosa a hacer es iniciar la alimentación y ver si funciona. Para ello, tienes que corta el cable verde que va dentro del conector grande a tierra (tierra puede ser cualquiera de los cables negros). La placa base hace lo mismo con el fin de iniciar el equipo al pulsar el botón de encendido. Una vez que haya terminado con que inicio el poder suministrar una medida de la tensión entre un cable amarillo y la tierra y usted debería ver a 12V si tienes uno bueno.

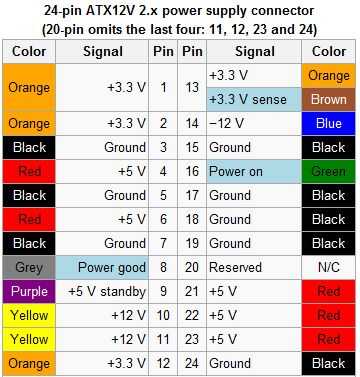

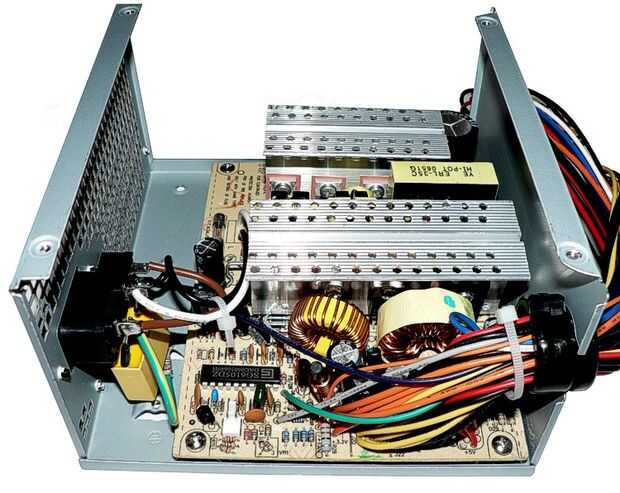

A continuación, abra el caso (! RECUERDE DESENCHUFAR DE LA PARED!!!) e identificar los cables que necesitas (3, 3V 5V 12V) mirando sus colores y la imagen de arriba. En primer lugar le solde el cable verde con un cable negro para que la parte inicial es don. Luego cortar un rojo y un cable negro del conector ya que no necesitan montaje alicates a ellos y ellos ya los serían los cables externos (+ tierra). Dentro del corte caso todos los cables pero asegúrese de que dejas 2 rojo 2 negros 1 amarillo y 1 cable naranja 15 cm de largo (no cortar demasiado corto en caso de que necesite más adelante, también no cortar el hilo verde debe conectarse a tierra).

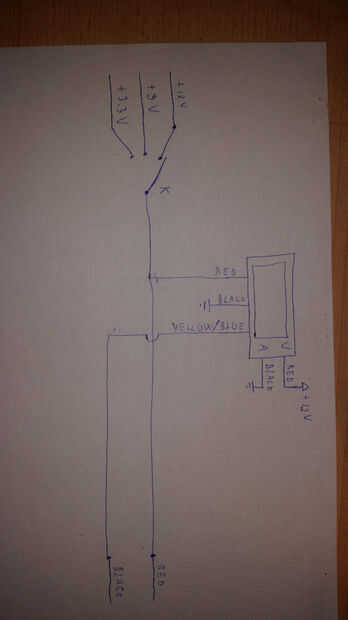

Ahora cortar el metal y montar el interruptor y mostrar la Asamblea a la zona más espaciada del caso. Y por último la diversión parte, mira el diagrama del circuito anterior y las piezas de alambre del mismo modo. Empezar por identificar los pines. La pantalla debe tener cinco hilos, los más finos se utilizan para la energía y los tres otros para la medición.

Una vez realizada la soldadura hace que aísle todos los cables para evitar cualquier corto circuito y vuelva a armar el caso. Ahora puede probar su compilación. :))
