Hackear un Cable ELM327 para hacer un Arduino OBD2 escáner (1 / 3 paso)

Paso 1: Prepare la Junta ELM327 para anular el chip puente USB

Empezar por retirar la pegatina en la caja del Cable ELM327, remueva los 4 tornillos con un destornillador pequeño de estrella.

Y entonces la Junta.

Tip: Pedir prestado su Girlfrien / esposa cutex y hacer una marca en un lado del conector que va al conector OBD2, así cuando lo lleves a cabo se sabrá qué lado va porque puede ir en ambos sentidos, para este instructable no debía quitar el conector mencionado aunque.

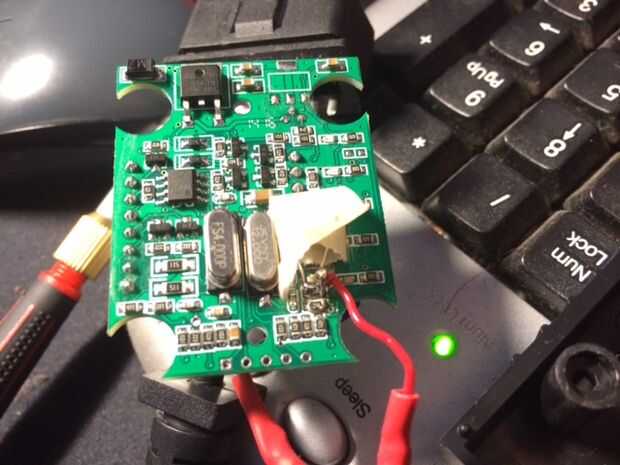

Soldadura de 2 alambres a los pines TX y RX en el tablero, en la foto adjunta he incluido la información de los pines del chip USB Bridge. Tenga cuidado sin embargo me las arreglé para la soldadura de algunos componentes que no pude poner detrás, pero por suerte todavía funcionaba después.

Tip:programa de arduino para que escribe en el monitor serial con algunos retrasos cortos en el medio, luego conecte el cable del puente al pin TX del arduino y asoman con el otro extremo en el tablero para ver donde conseguir alguna actividad serial, la superficie montada wil oscila de LED como comunicación ocurre, lamentablemente esto no funciona para el lado de RX pero en las fotos su bastante fácil ver donde soldado en la Junta de.

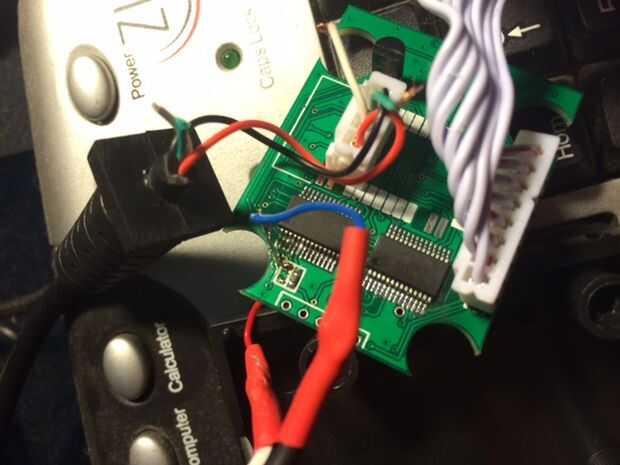

Nota: El cable USB está conectado a la placa con un conector de 4 pines, corte los 2 medio para que el ELM327 no puede comunicarse con el PC mientras su conectados, de esta forma consigue solamente energía del puerto USB de mi PC y el controlador de serie en el tablero no será ocupado por el PC permitiendo el Arduino hablar con él

Una vez puesto le detrás en la caja, a pegado lo porque en mi Jeep de la caja es a mi manera y no puede llevarlo en el asiento del conductor, va a utilizar el recinto para otra cosa.
