Paso 11: Modificación #7 - Zapata (actualización)
Un flash (o estroboscópico) es muy útil al tomar fotos en interiores o con poca luz. La UWS está diseñado para la ardiente luz del sol y recibe menos útil por la noche. Esta modificación sumará una zapata para colocar el flash y prolongar su tiempo de fotografía UWS.
Materiales: 1.
2. controladores de tornillo pequeño para montaje y desmontaje.
3. herramienta rotatoria Dremel con brocas.
4. clip de papel.
5. pegamento de epoxi.
6. pegamento conductivo.
7. tornillos de metal pequeños.
8. papel de aluminio.
9. un medidor de voltios/ohmios.
Modificación de:

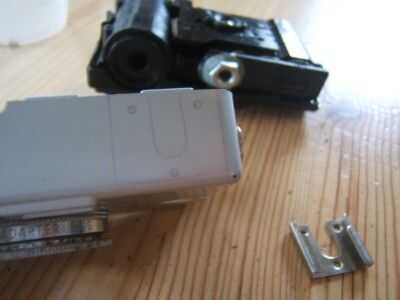

1. Localice una zapata de donantes de una cámara barata. Mina vino de una cámara de almacén del dólar que he utilizado para un experimento fallido.

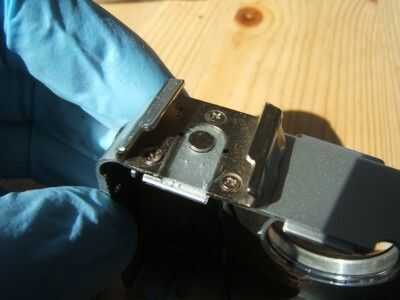

2. desmontar la cámara y disect los Zapata y los cables.

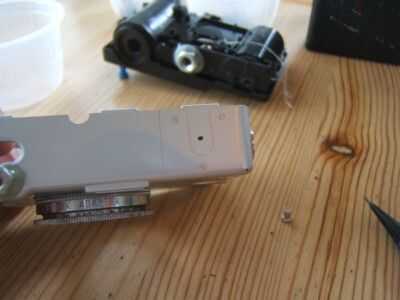

3. Seque montaje su hotshoe rescatado del lado de la parte superior izquierda de la UWS. Traza el contorno y el tornillo de agujeros.

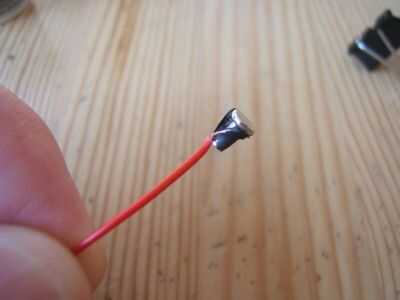

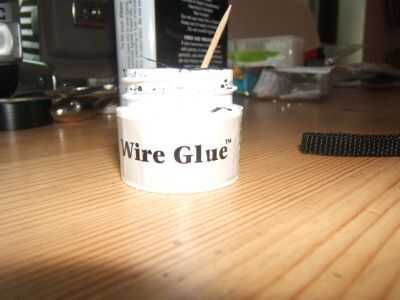

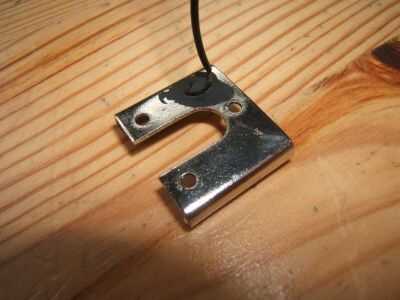

4. Conecte un cable a la base de la zapata con pegamento conductor (alambre pegamento en este caso).

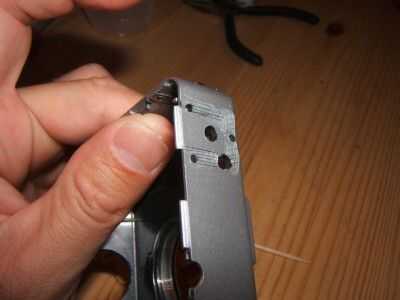

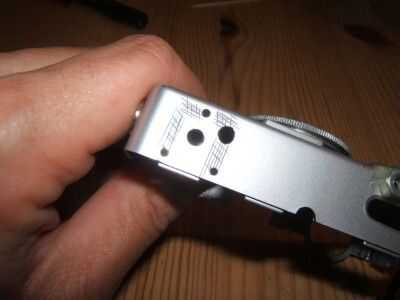

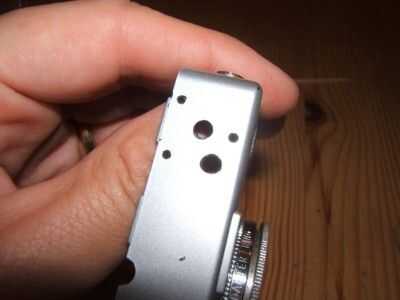

5. Taladre los agujeros para el alambre de electrodo central y tornillos. No tengo un taladro lo suficientemente pequeño para los tornillos pequeños, así que fundido con el plástico con un clip caliente.
6. anotar el área que va a quedar por debajo de la zapata para que el epoxy tendrá más superficie a morder.

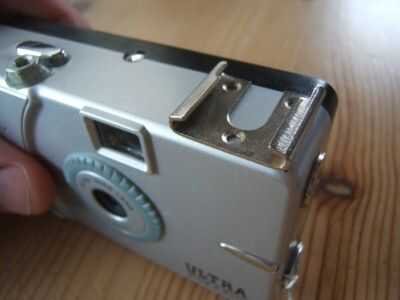

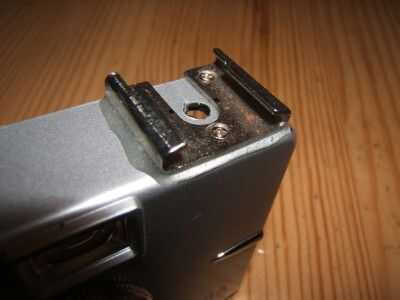

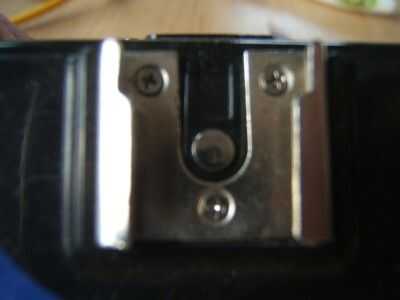

7. use epoxy para pegar abajo de la zapata y el tornillo hacia abajo con los tornillos pequeños que vinieron con la zapata. Construir algunos epoxy alrededor de los lados de la zapata para una máxima estabilidad.

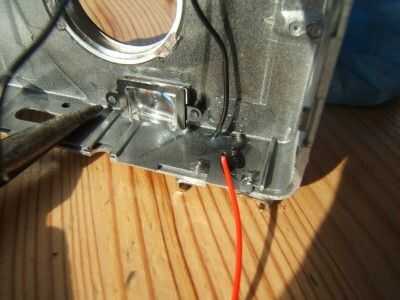

8. Utilice pegamento de cola el segundo cable para el electrodo central del conductor.
9. usar epoxi para pegar el electrodo central en lugar.

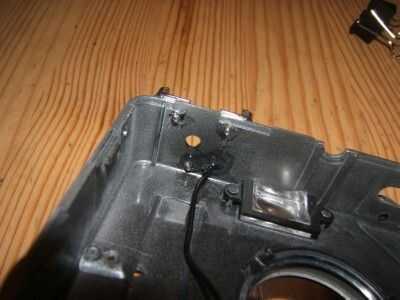

10. Compruebe la continuidad eléctrica de los cables y electrodos. Si es bueno, usar epoxi para reforzar los cables por debajo de la zapata.

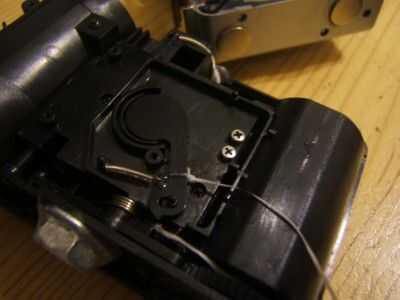

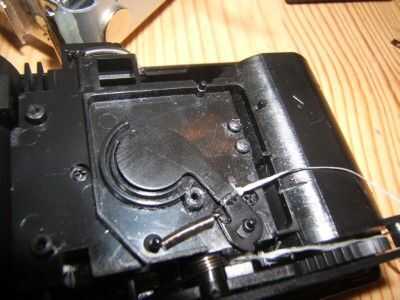

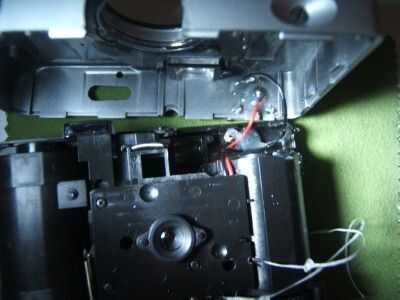

11. Localice un área en el lado izquierdo de la caja de la persiana donde se pueden colocar dos tornillos que actúan como electrodos. Debe estar tan juntos como sea posible y así la pala del obturador llega a ambos al mismo tiempo en el máximo movimiento de la pala.
12. ya que no tengo suficiente un pequeño pedacito de taladro, derritió el orificio para los tornillos con un clip caliente. Los tornillos se pone en un espacio vacío en la cámara, así que no debe ser fugas de luz.

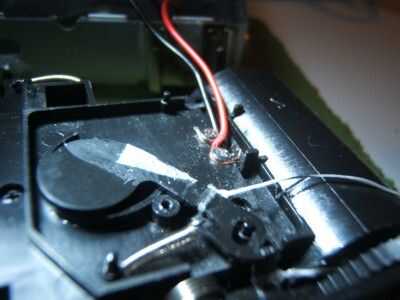

13. pegar un pequeño trozo de papel de aluminio para la pala del obturador donde va "un cortocircuito" dos electrodos (tornillos) en su mayor recorrido.
14. Corte una pieza de plástico que permitirá a los conductores entrar en la caja de la persiana.

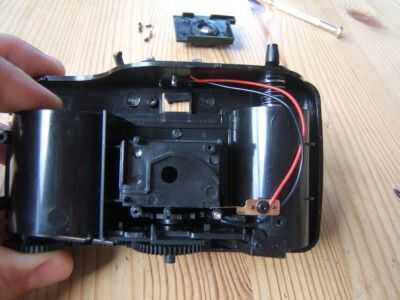

15. Conecte los dos cables a los electrodos dentro de la caja de la persiana.
16. Vuelva a montar el lensboard teniendo cuidado de no sobre apretar los tornillos (hará que la pala del obturador atar para arriba).

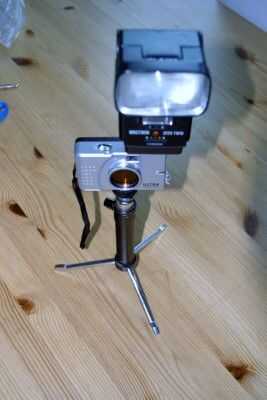

17. en este momento puede conectar un flash y accionar el obturador y ver si funciona como se anuncia.
18. Si todo funciona bien, uso algunos caliente pegamento en cola los cables al interior de la parte delantera cubren.

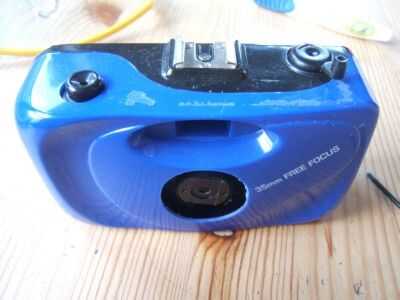

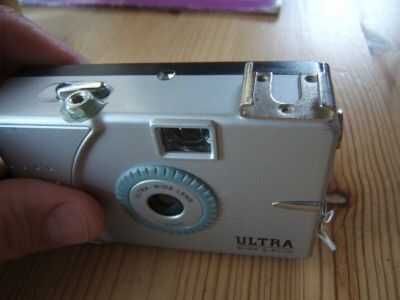

19. Vuelva a montar la cámara y disfrutar de tu nuevo Zapata.
