Paso 5: cableado

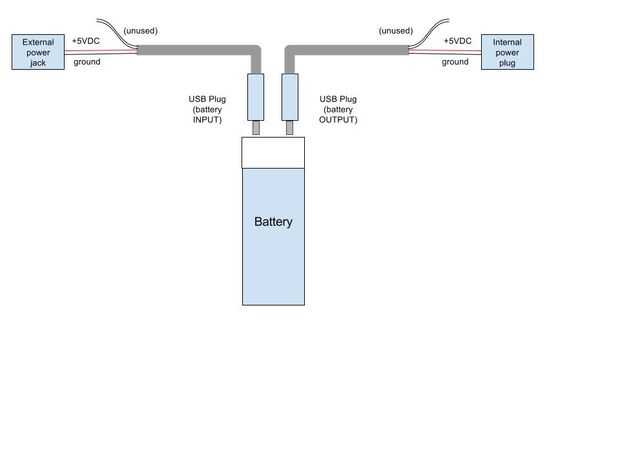

Ahora estamos listos para conectar el cable USB para alimentación de tocadiscos conduce. ¿Tenga cuidado de no para tener los cables cruzados? Mira el esquema adjunto para comprobar cómo cosas cuando todos hemos terminado.

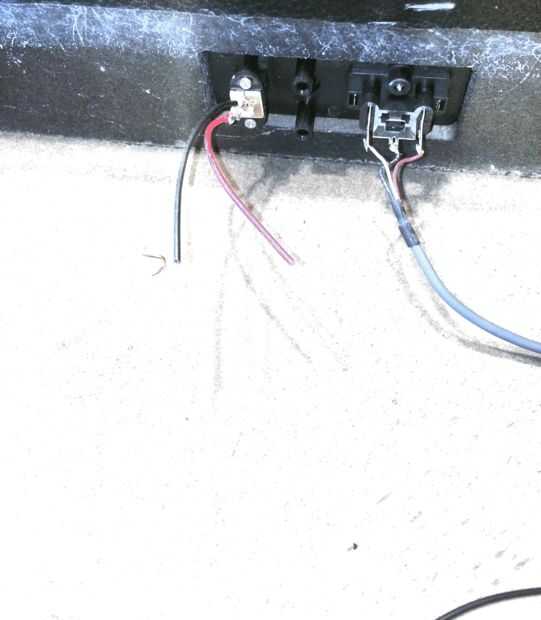

Mirando en la caja vacía, debería ver un par de cables desde el conector de alimentación, normalmente un rojo y un cable negro. Esto es donde vamos a insertar la batería.

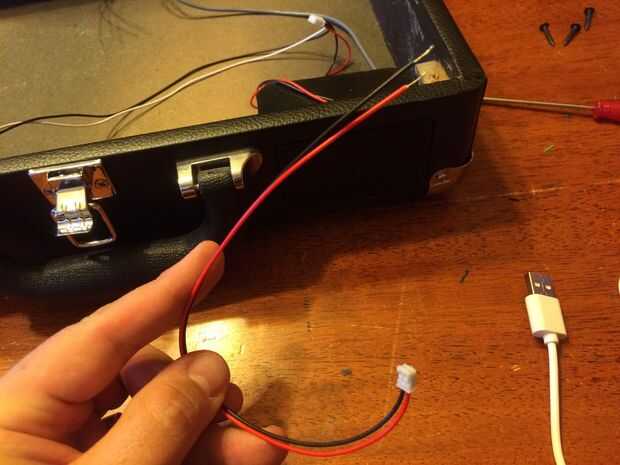

Comienza por cortar este plomo. Exactamente donde usted cortar dependerá de donde desea montar la batería y la longitud del cable USB que va a utilizar. En mi caso que me decidí a montar la batería en el lado izquierdo de la caja, así que corté el plomo más cerca a la toma de corriente.

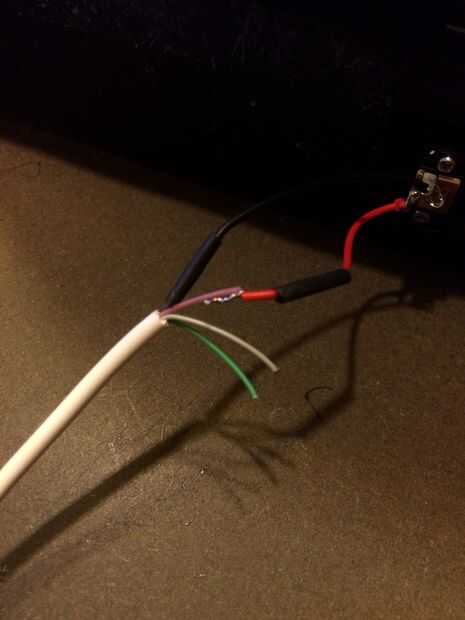

A continuación te Conecte el extremo del cable USB que se conecta al jack de entrada de la batería. La soldadura de los + 5 VDC cable del cable USB al rojo en el lado de entrada de tocadiscos cable de alimentación (la parte que conduce a la toma de corriente en la caja). Si usas tubería encogible para aislar la conexión, asegúrese de ponerlo en los cables antes de soldar.
Luego suelde el cable negativo del cable USB al cable de alimentación negro. Cuando la soldadura se enfríe, aislar la conexión con cinta aislante o tubería del encogimiento del calor (si eres fantasia).
Repita estos pasos con el extremo de la salida del cable USB y el cable de alimentación restante de los tocadiscos.
Cuando haya terminado debe ser capaz de conectar el cable USB conectado a toma de corriente de los tocadiscos a la toma de entrada de la batería y conecte el otro trozo de cable USB a la toma de salida de la batería. Finalmente, conecte el sobrante del cable de alimentación (uno conectado a la salida de la batería) al circuito de tocadiscos.
Para probar el lado carga del circuito, conectar de alimentación de tocadiscos al conector de entrada de alimentación y enchufe en la pared. La batería debería empezar a cargar. A continuación, conecte el cable restante (el que está conectado al jack de salida de la batería) a placa de circuito de los tocadiscos. Ahora debe ser capaz de girar en el tocadiscos y ver su luz iluminará. Si no, quitar el cable de alimentación y comprobar sus conexiones.
