Paso 5: La conexión a
Puesto que se trata de un acumulador, sería bueno agregar también una manera de recargar la linterna sin desarmar para acceder a la batería. Para hacer eso, a reutilizar el puerto del cable de alimentación como un lugar para conectar el cargador.

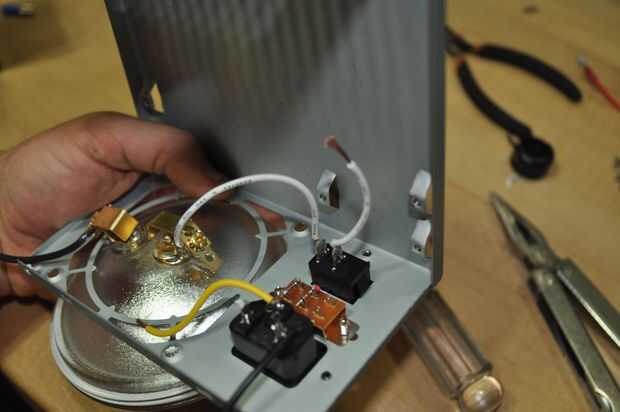

En primer lugar, verifique que los cables en la entrada del interruptor y la energía llega a la batería y la bombilla.

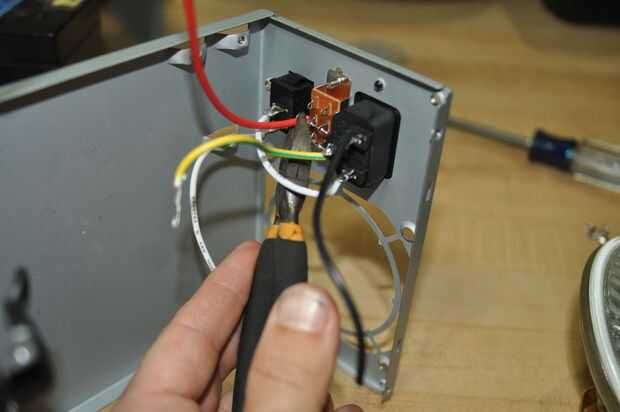

No utilizarse el interruptor "115/230", así que sus cables rojos pueden ser cortada de. Guárdelos para su reutilización. Es buen alambre pesado y rojo se suele utilizar para indicar la polaridad positiva.

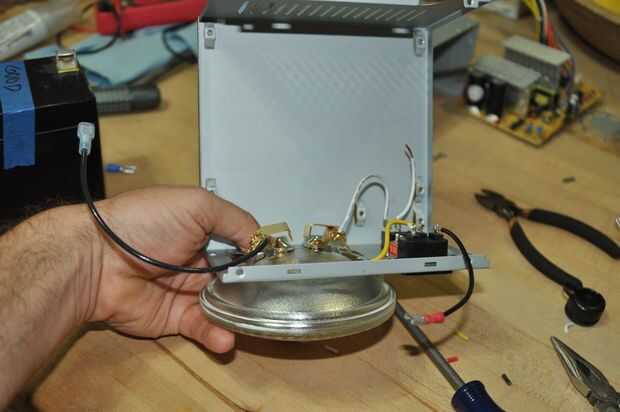

Tira y giro juntos un cable desde el interruptor de encendido y la entrada de energía. Añadir una terminal hembra de horquilla y prensar en. Este conector va al borne positivo de la batería. El otro cable del interruptor va a la bombilla.
El otro cable de la entrada de la energía va hacia el lado opuesto de la bombilla. Ese lado de la bombilla también va al negativo de la batería. Este bulbo tiene "múltiples terminales", por lo que es fácil de conectar dos cables a una vez a un terminal - uno con un conector plano y uno con un alambre desnudo apretaron abajo debajo de un tornillo.

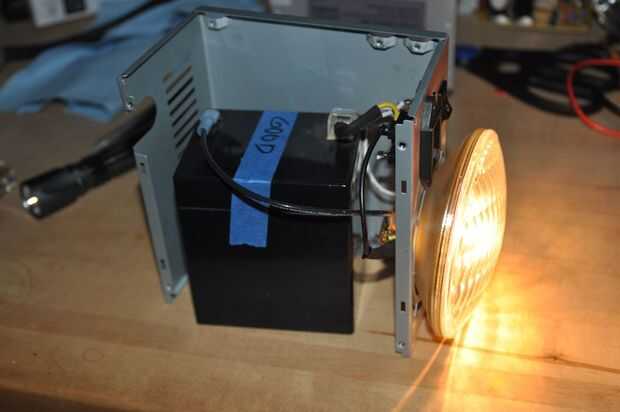

Una vez que haya terminado, poder sólo irá a la bombilla cuando el interruptor está encendido, pero el poder siempre se conectará a dos de los pines de la entrada de energía. (Interrumpe el tercer cable.) De esa manera un cargador de baterías puede conectarse a los dos pines para recargar la batería. Marca las dos espigas con la polaridad correcta.
(Una nota sobre la reutilización del interruptor: los interruptores y otros componentes a menudo tienen 2 sistemas de calificaciones - uno para AC y DC. Las calificaciones son típicamente mucho más bajas para DC. Use una linterna para ver de cerca en el lado del interruptor, y verá su potencia nominal. Porque este es sólo un 1 proyecto de Amp, este interruptor funciona bien.)
