Haciendo una medida de 2 velocidades (10 / 12 paso)

Paso 10: Asamblea de bloque del cojinete

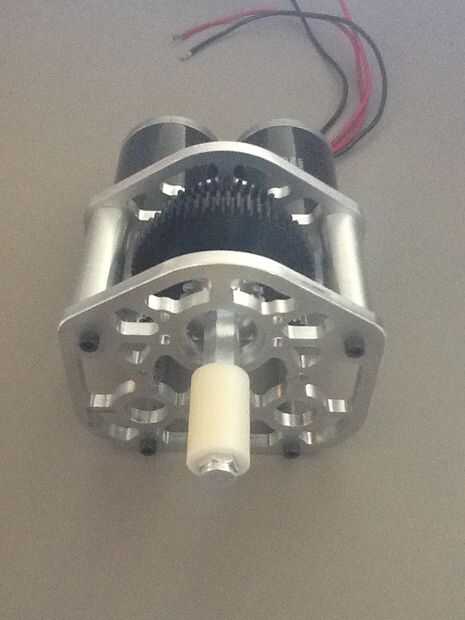

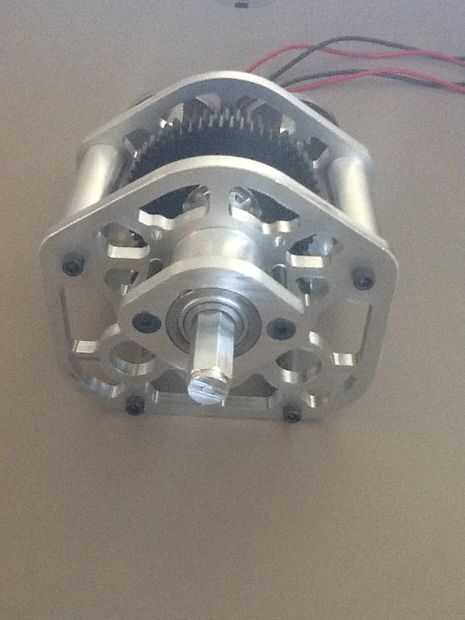

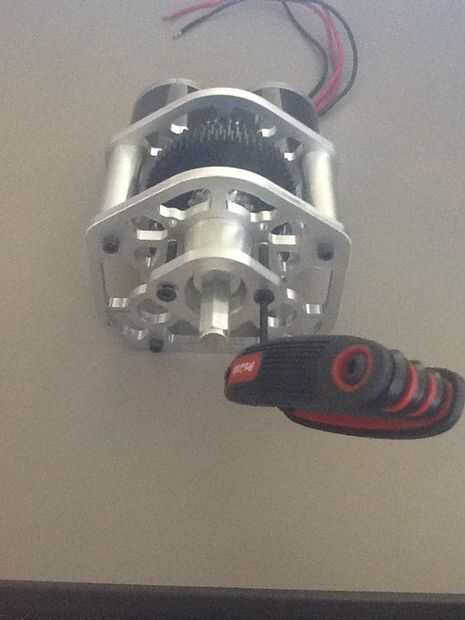

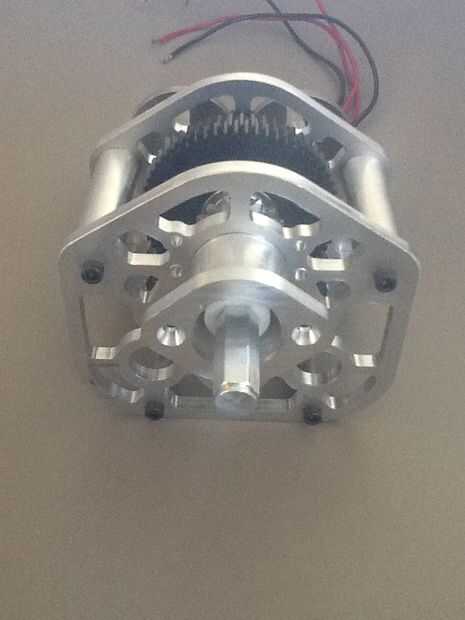

Ahora vamos a instalar el bloque de cojinete, que apoyará el eje de salida y sería utilizado en la conexión de la caja de engranajes en un robot.  Primero me deslicé al gran separador impreso 3D sobre el eje hexagonal, como se muestra en el cuadro uno.  Luego, me deslicé el bloque del cojinete en el hombro fresado en la placa frontal de la caja de cambios.  Luego inserta y apretados los dos 1.5" 10-32 avellanado tornillos con una llave hexagonal de 1/8", como se muestra en la tercera foto.  Por último, instalé el cojinete hexagonal de 1/2" deslizando sobre el eje y en el la pista de rodadura del rodamiento en el bloque del cojinete.  Este proceso se muestra en las fotos cuarta y quinta.
