Paso 5: Música y dispositivo deslizante juego brazo

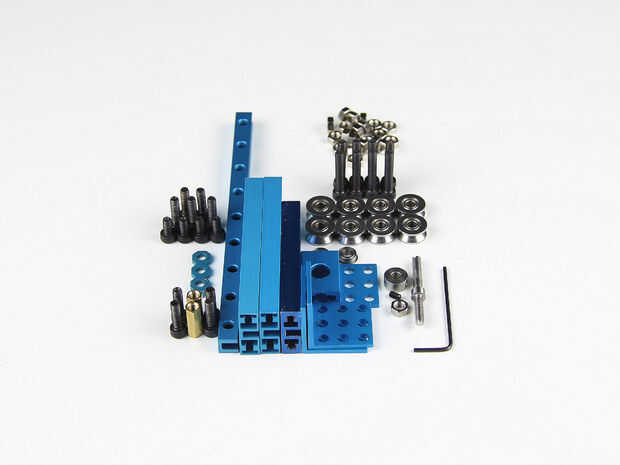

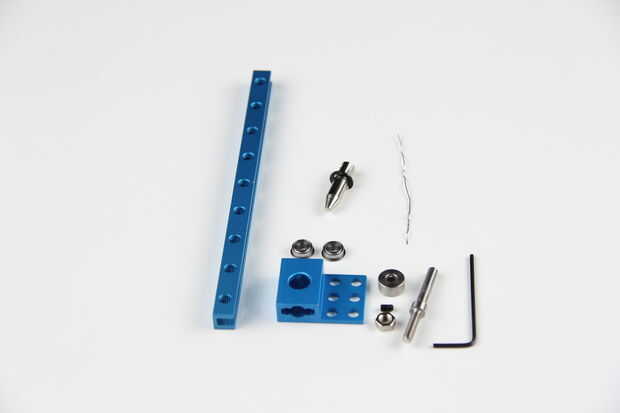

1 × viga 0808-144
1 × viga 0824-64
2 × viga 0824-80
Soporte de 2 × 3 × 3
1 × soporte P3
8 × cojinete para Slider
Brida de 2 × 4 × 8 × 3 m m del cojinete
1 × roscado eje 4 × 31 mm
Collar de eje de 1 × 4mm
Tornillo sin cabeza de 1 × M3 × 5
2 × cobre perno M4-15
1 x varilla
× 5 tornillo M4 × 8
9 × tornillo M4 × 14
8 x tornillos M4 × 22
22 × tuerca M4
1 × solenoide - 12v
Procedimiento:

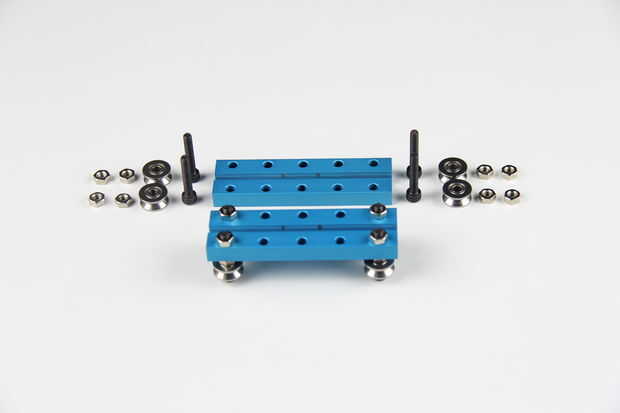

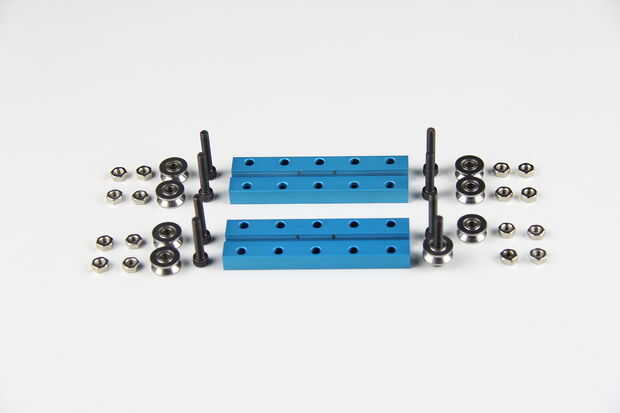

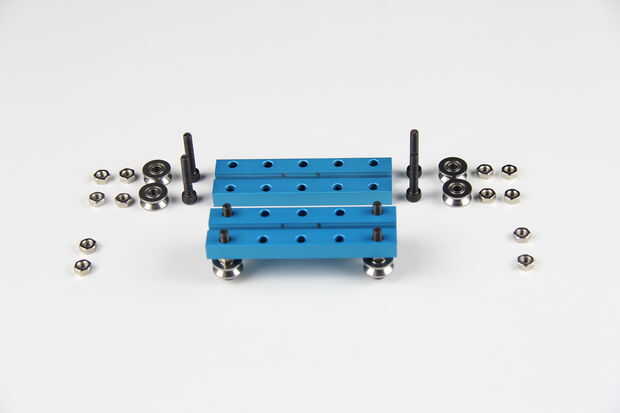

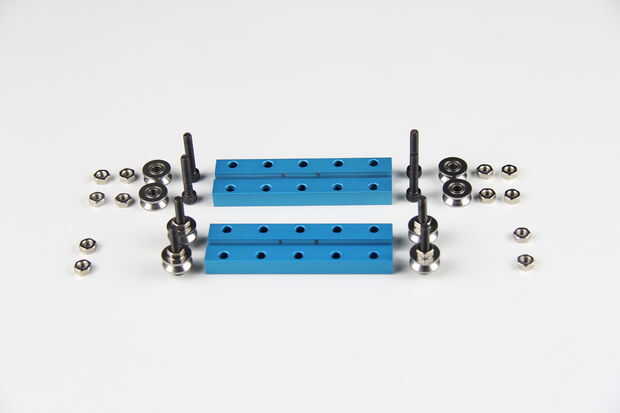

1. Inserte el tornillo M4 × 22 en el cojinete para el resbalador.
2. Inserte los otros 3 tornillo M4 × 22 el cojinete para Slider.
3. Inserte y apriete la tuerca M4 por tornillo.

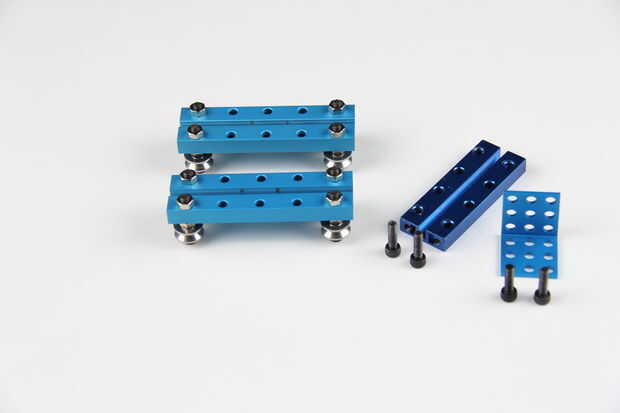

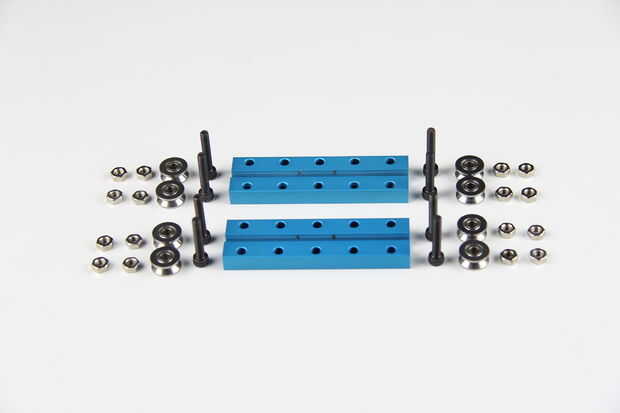

4. Introduzca los 4 tornillos M4 × 22 con cojinete deslizante y tuerca M4 el rayo 0824-64.
5. Inserte y apriete la tuerca M4 por tornillo en la viga 0824-64.

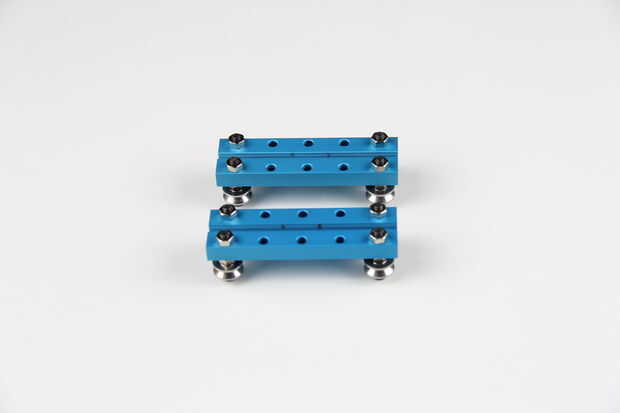

6. lo mismo que 1 ~ 5 describen a instalar otro dispositivo deslizante.

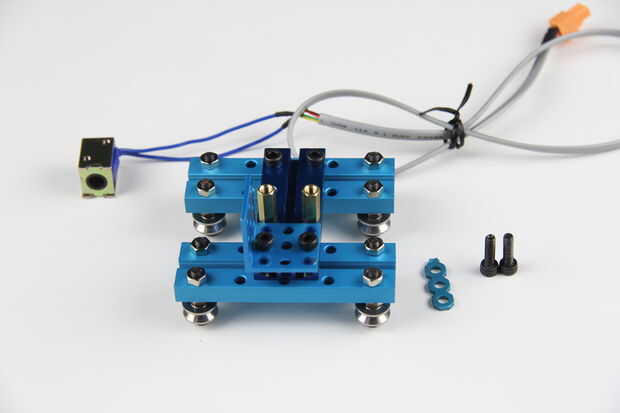

7. Inserte el tornillo M4 2 × 14 el rayo 0824-64 para instalarlo en el dispositivo deslizante.

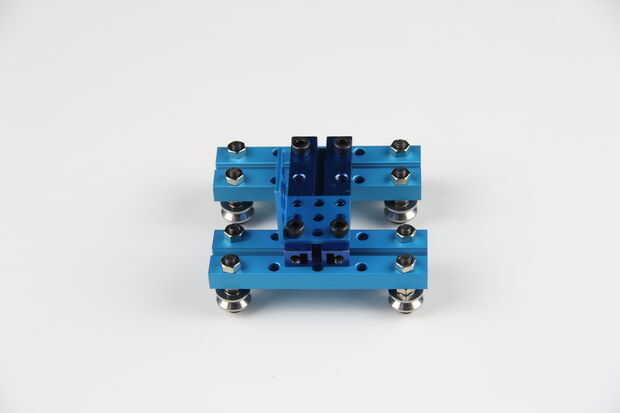

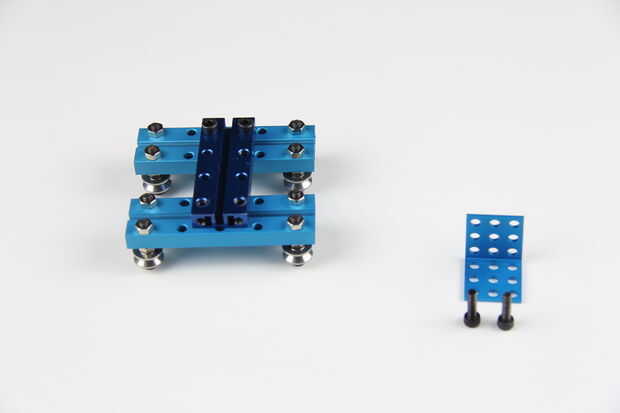

8. Inserte 2 tornillos M4 × 14 en el soporte de 3 × 3 y la viga 0824-64 para instalar en el dispositivo deslizante.
8. Inserte 2 tornillos M4 × 14 en el soporte de 3 × 3 y la viga 0824-64 para instalar en el dispositivo deslizante.

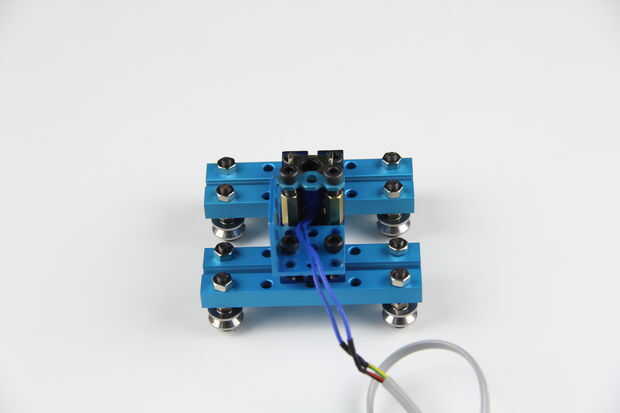

9. Instale 2 cobre perno M4-15 en la viga 0824-64 por 2 tornillo M4 × 14.

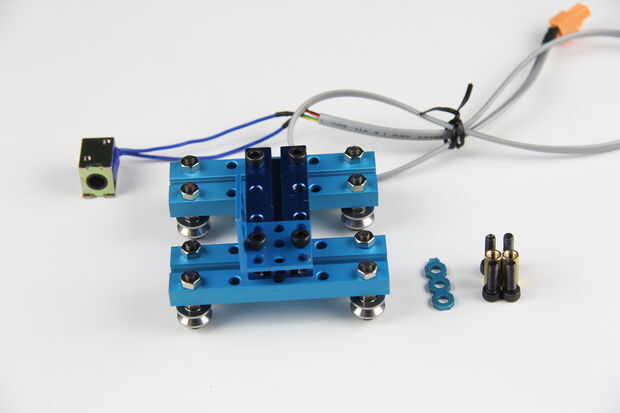

10. Ponga el solenoide - 12v en la viga 0824-64 al lado de cobre perno M4-15.

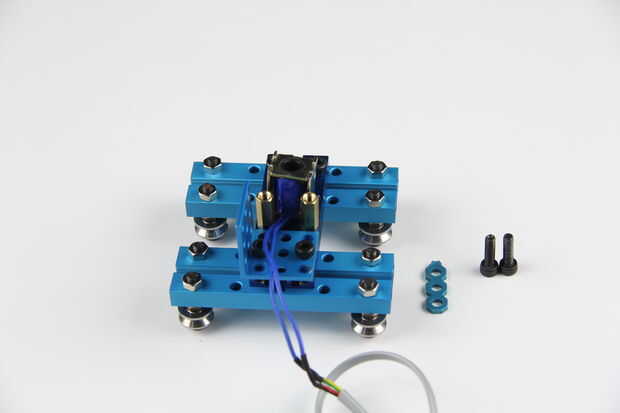

11. Utilice la varilla y 2 tornillos M4 x 14 para fijar el solenoide en la viga 0824-64.

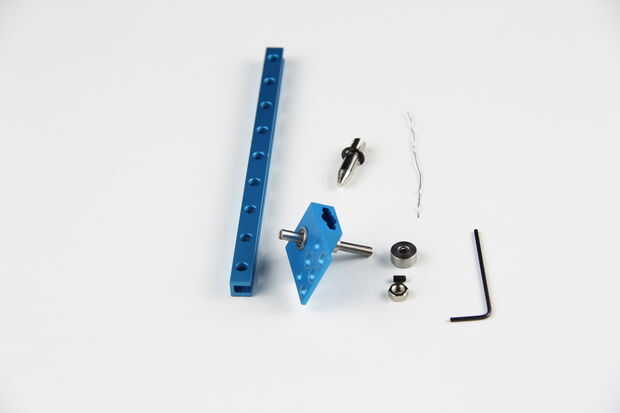

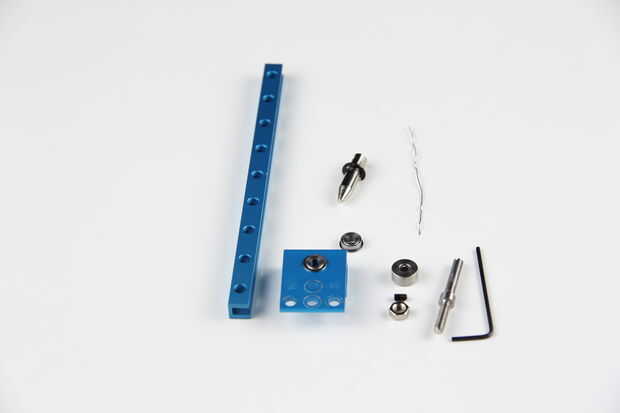

12. Inserte la brida cojinete 4 × 8 × 3 mm en el P3 de soporte.
13. Inserte el eje roscado 4 × 31 mm la otra brida cojinete 4 × 8 × 3 mm.
14. Inserte el eje roscado 4 × 31 mm con brida cojinete 4 × 8 × 3 mm en el P3 de soporte.

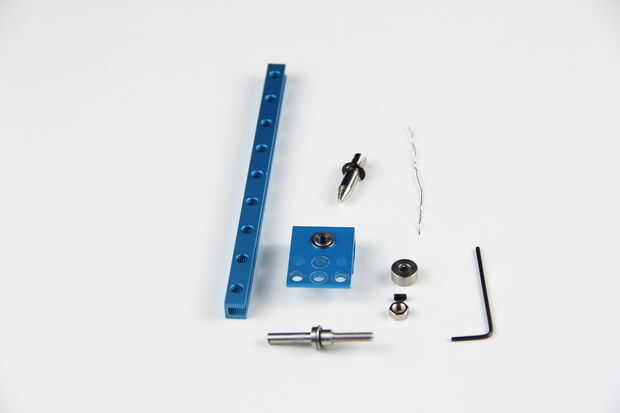

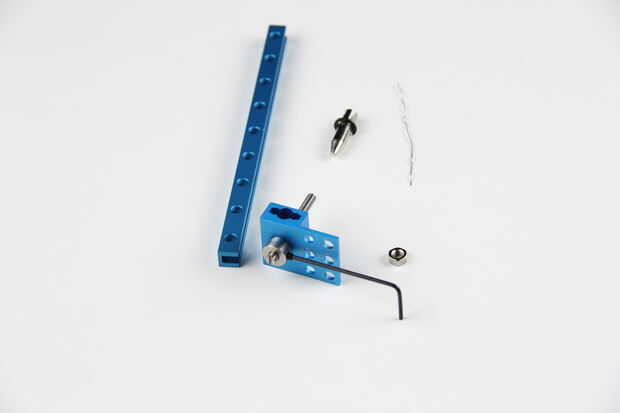

15. Coloque el Collar del eje 4mm en el eje roscado 4 × 31 mm.
16. Inserte un tornillo sin cabeza M3 × 5 en el collarín del eje 4mm.

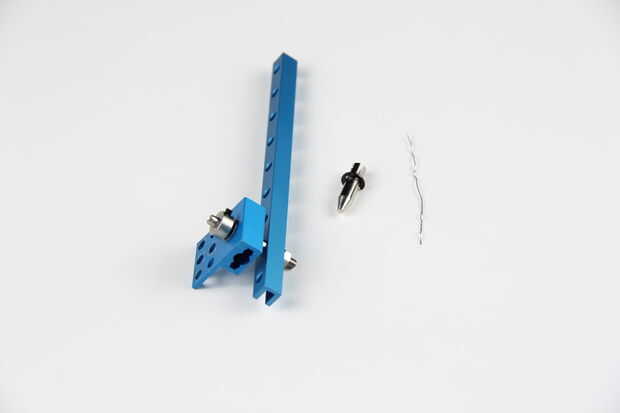

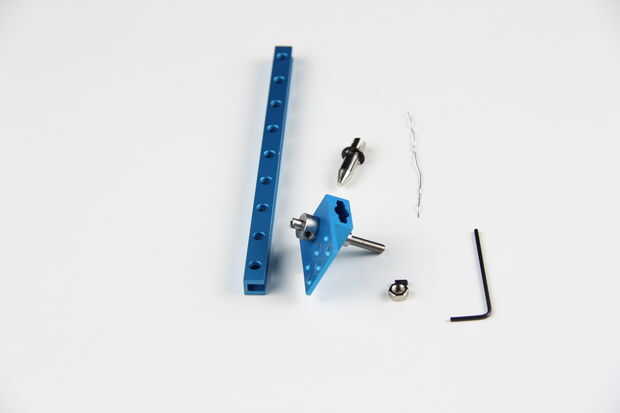

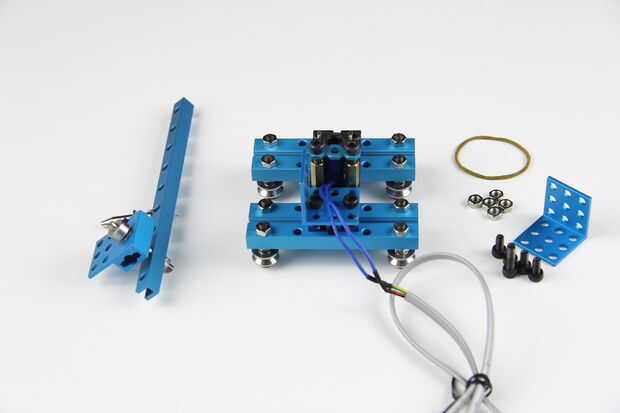

17. amarra el núcleo del electroimán solenoide - 12v a la viga 0808-144 por el alambre del hierro.

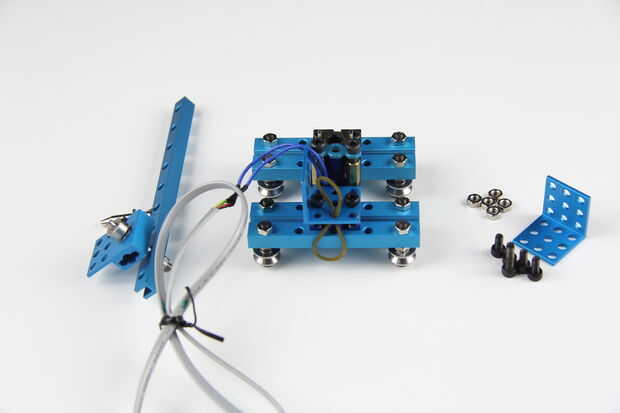

18. Instale la banda de goma en el soporte de 3 × 3.

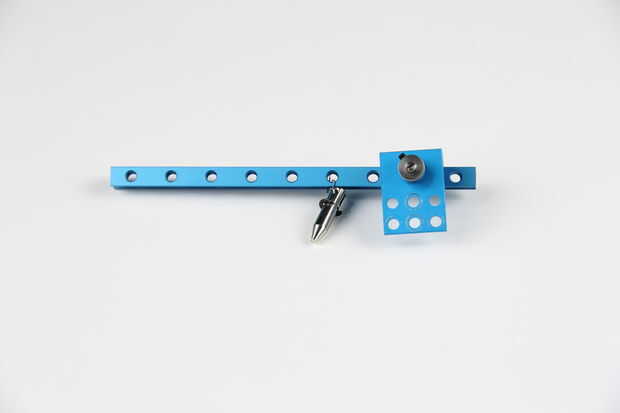

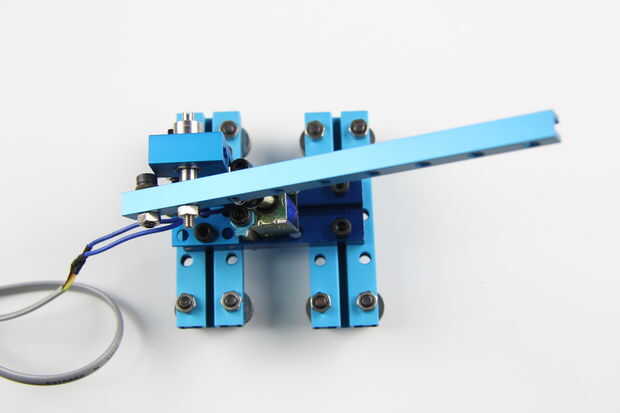

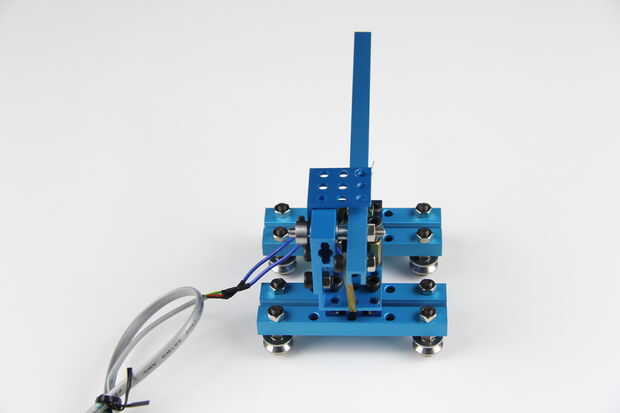

19. Instale la música jugar a brazo en el soporte de 3 × 3.
20. Inserte un tornillo de M4 × 14 el rayo 0808-144 con tuerca M4.

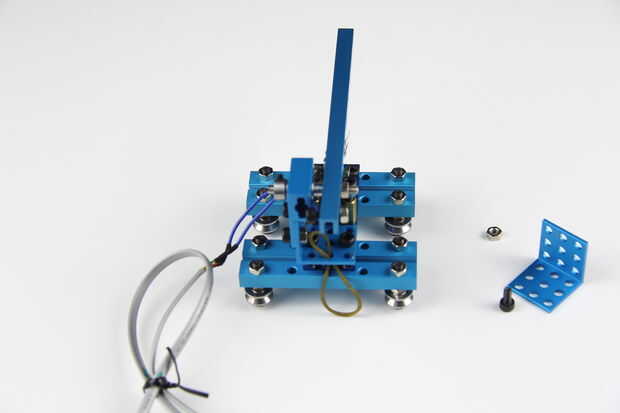

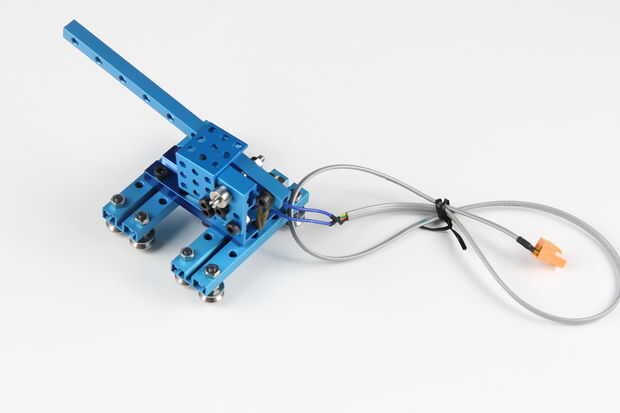

21. Conecte el soporte de 3 × 3 y la viga 0808-144 por la banda de goma.
22. Instale el otro soporte de 3 × 3 en el P3 de soporte.
