Hacer una matriz de LED 24 X 6 (4 / 6 paso)

Paso 4: Soldar los LEDs

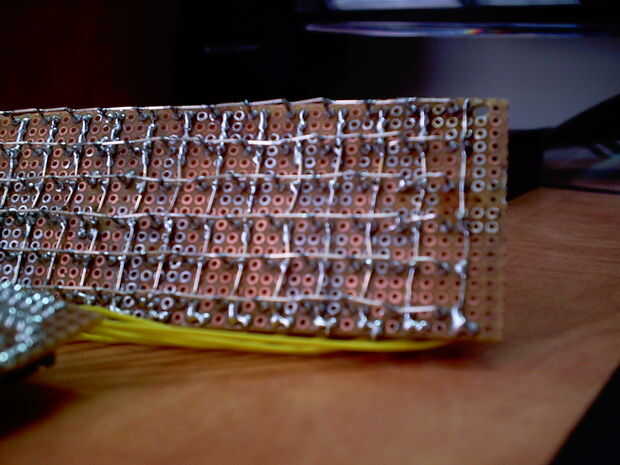

De soldadura 144 LEDs en la formación de una matriz puede ser un poco complicados si no tienes una idea general cómo.
La última vez soldar una matriz utiliza un montón de pequeños puentes de alambre que fue un dolor para la soldadura, así que esta vez fue un poco más creativo y vino para arriba con esta forma.

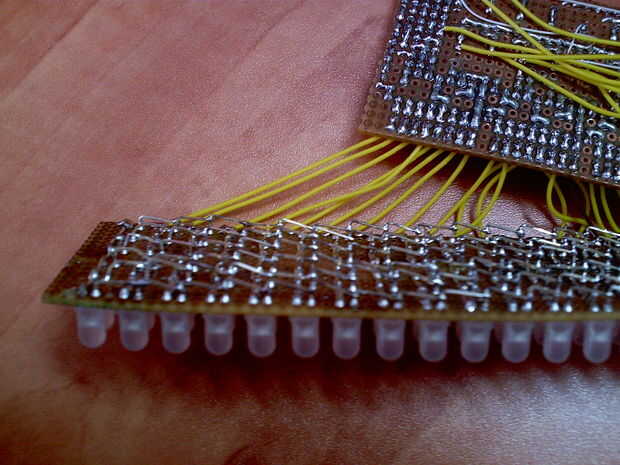

Necesita para doblar el positivo del LED abajo hacia los otros y hacer una columna y cortar los conductores no utilizar y tratar de hacer las conexiones tan bajo como usted puede conseguir, y para ello, a todos los cables positivos.
Ahora los cables negativos están conectados en una columna y que hacen soldadura difícil porque las filas positivas están en el camino, así que usted necesitan hacer un 90 grados de la curva con la negativa de plomo y hacer un puente sobre la fila positiva al siguiente negativa el conductor, y así sucesivamente el LED siguiente.

Ahora no voy a explicar cómo soldar los registros de cambio y todas las partes porque cada uno tiene métodos y estilo propios de hes.
