Hacer una fuente de alimentación de alta tensión de 240V MOT con transformadores de 120V (3 / 6 paso)

Paso 3: Coloque las otras cosas

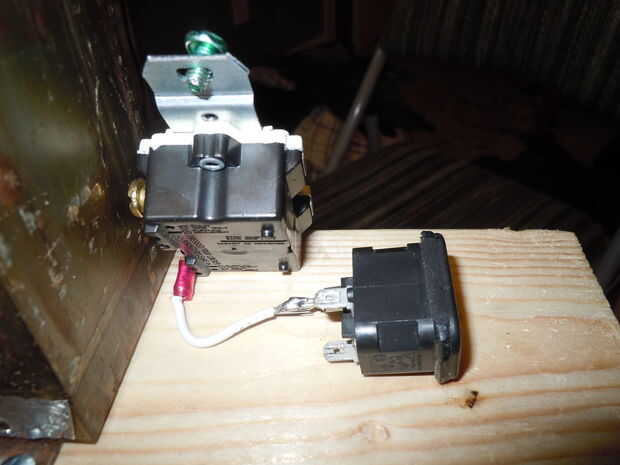

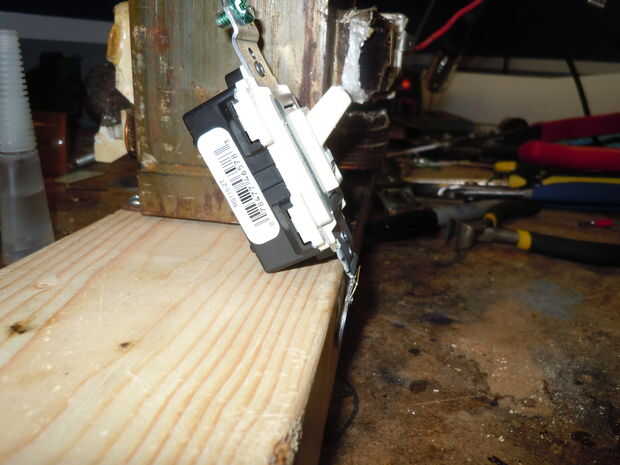

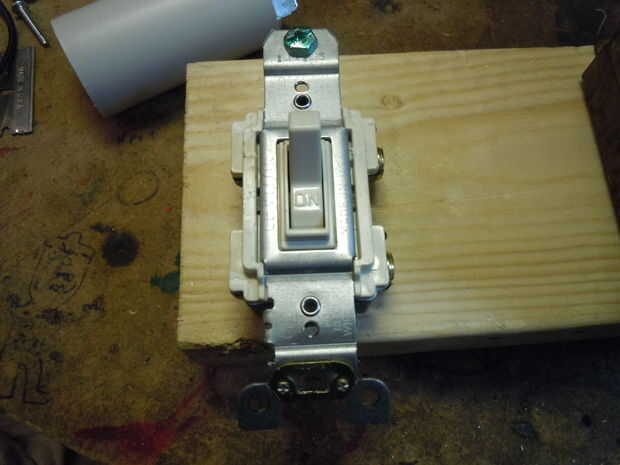

Después de asegurar sus transformadores, su momento de instalar el interruptor. Tuve que cortar la orejeta de la causa del interruptor es de la forma, así que he quitado el tornillo y cortarlo y poner el tornillo en un agujero en la parte superior del interruptor, también cortó los dos orificios superiores. Después de eso, el estaba listo para poner en el tablero junto con los transformadores. había doblado los orificios de la parte inferior dos justo en esa línea para que el interruptor se inclinó, creo que este se ve mejor y más conveniente. Después marcados los orificios para atornillar el interruptor y perforados hacia fuera pero usted debe alambre para arriba antes de atornillar en.

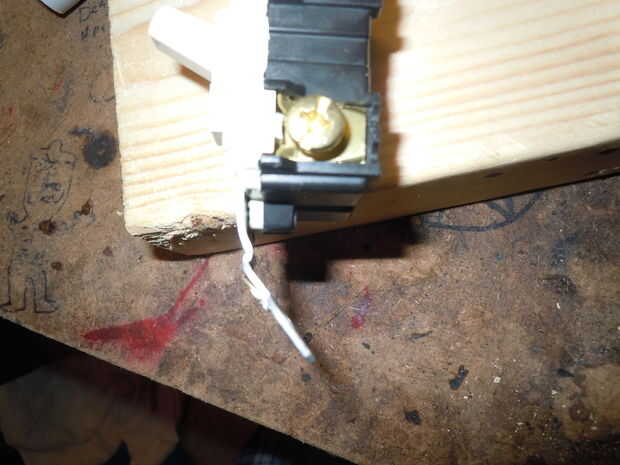

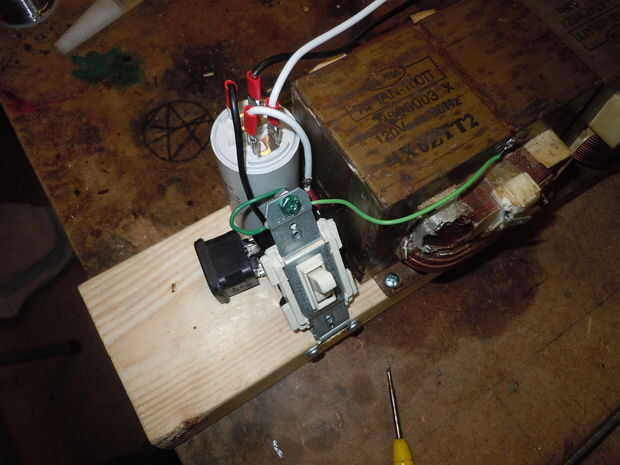

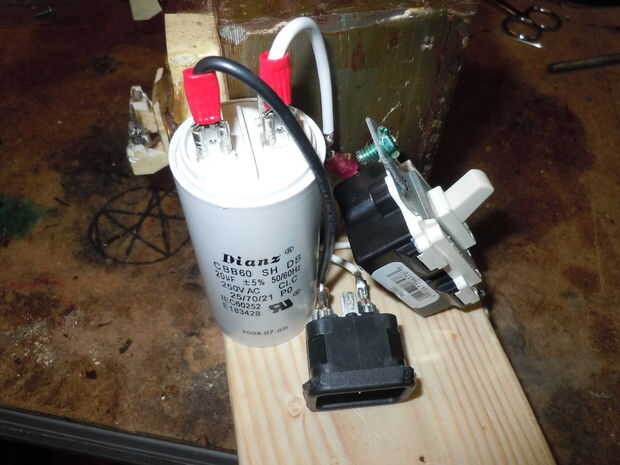

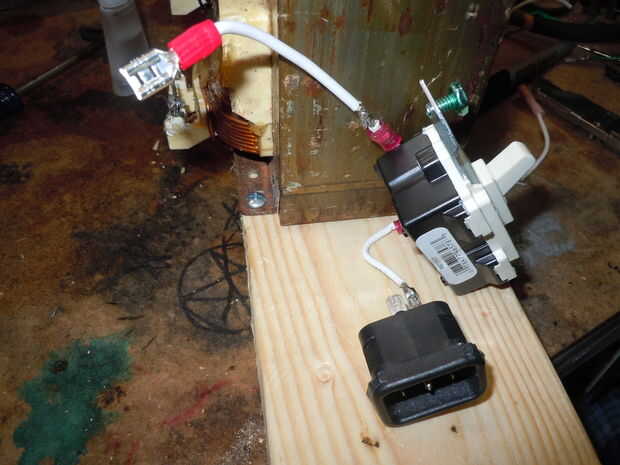

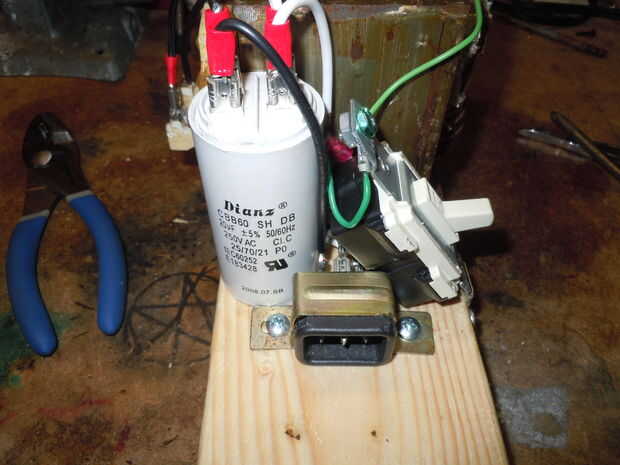

Primero apagado conectar el neutro de la entrada a la zapata de la parte inferior del interruptor. A continuación, conecte un cable desde el terminal superior del interruptor con un conector de horquilla en el extremo para conectar el condensador a (se necesita utilizar el condensador para medir la longitud del alambre). A continuación conecte el vivo de la entrada a otro conector en el condensador. Luego conectar la tierra al tornillo en el conmutador y el otro cable a los núcleos de transformador, soldadas sólo hasta el final en la bobina secundaria. Lo último es asegurar todo, doblado un soporte de metal de un montaje de transformador para caber la forma de la entrada y atornillada en su lugar para evitar que se mueve cada vez que barro amasado y desenchúfelo. Sólo utilicé pegamento para sostener el condensador...
