Hacer una amplia Lijadora/cepilladora de 28 pulgadas (4 / 13 paso)

Paso 4: Construcción de la cubierta superior

La cubierta superior es donde el movimiento es por lo que debe ser la parte más fuerte de la unidad. Utilicé madera roble aquí, pero otras maderas podrían ser sustituidos.

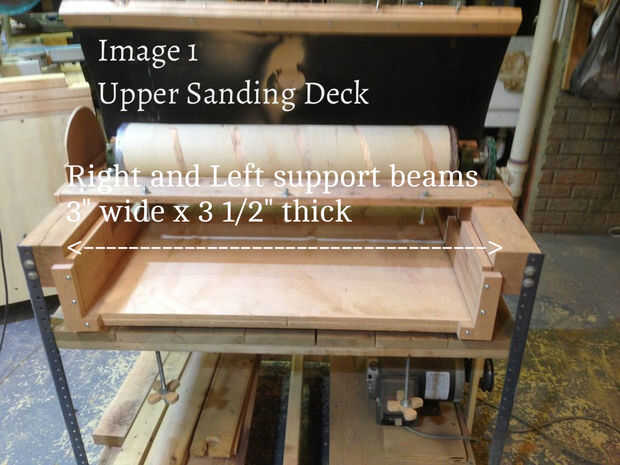

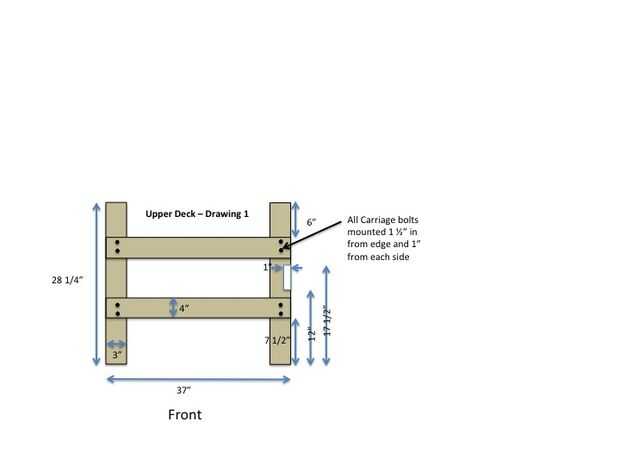

1. El PowerPoint dibujo 1 del piso superior se presenta como una referencia. Las primeras piezas para hacer son las vigas de soporte horizontal del lado derecho e izquierdo.
2. Hacer vigas de 2 - 3 "x 3 1/2" por 28 1/4" de largo. Utilicé madera maciza de roble pero pegado que 2x4s un par juntos podría ser utilizado como un sustituto.
3. En la viga que se utilizarán, etiquetarlos derecha e izquierda.

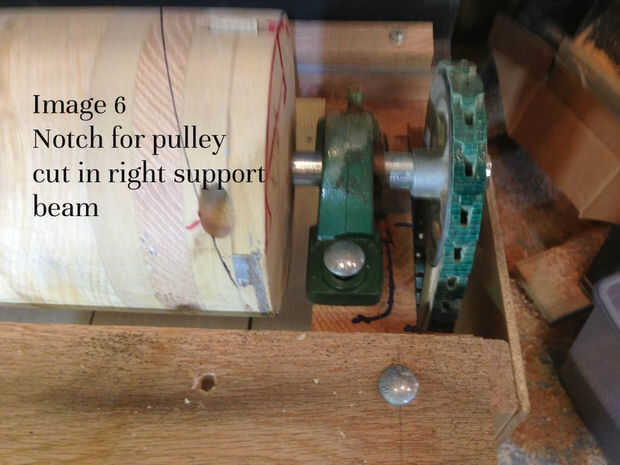

4. Una muesca debe ser cortado en la viga de la derecha. PowerPoint de dibujo 1 y 6 de la imagen, medida 12" de la parte delantera de la viga y trazar una línea recta a través de la viga. Repetir este proceso en 17 1/2" de la parte delantera de la viga. Ahora trace una línea 1" en el lado de la viga. Esta muesca proporcionará espacio para su polea superior. Corte la muesca con su cinta favorita, rompecabezas o sierra de mano.
5. Si está utilizando hierro de ángulo, necesita perforar dos agujeros en el frente de cada una de las 4 piezas de ángulo. Si usas 4 "x 1/4" uso de pernos de retraso 3/8" broca para los orificios. Usando las abrazaderas tipo C como usted lo hizo con la cubierta media, posición de las vigas horizontales izquierdas y derecha contra el hierro de ángulo.
6. Ahora antes de realizar cualquier perforación en las vigas de soporte, asegúrese de que son paralelas entre sí y también no son un poco fuera de la alineación desde el frente hacia atrás (es decir, formando un paralelogramo en lugar de un rectángulo)
7. Ahora Perfore orificios piloto de 3/16" en cada viga donde los pernos deben ubicarse. Debe pretaladrar los agujeros para los pernos o corre el riesgo de romperse las cabezas de los pernos como se apriete.

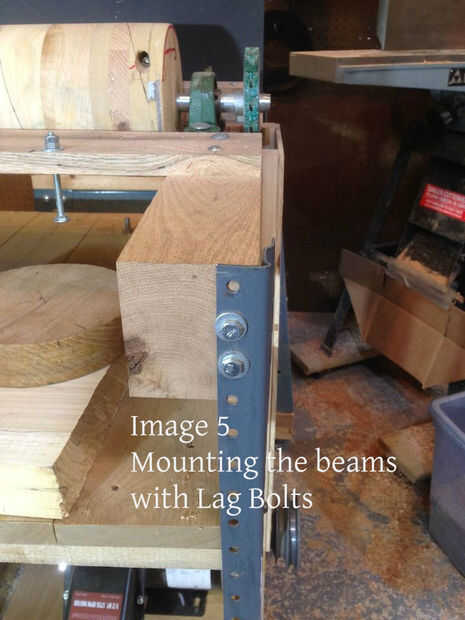

8. Coloque una arandela en cada perno y use una llave o trinquete con un zócalo para apretar los pernos hacia abajo (imagen 5).

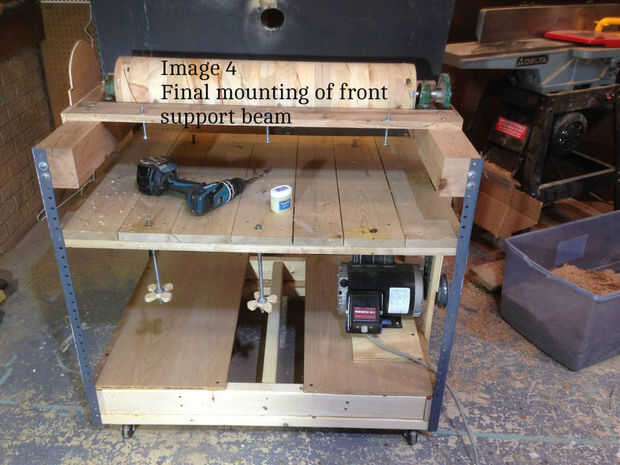

9. Una vez que las vigas de apoyo izquierdo y derecho se fijan en su lugar, puede agregarse el 4" ancho x 37" frontal y posterior. Como en dibujo 1, perforar agujeros en estas tablas de 1" en y 1 1/2" en cada borde. Va a utilizar 5 "x 1/4" los pernos de carruaje, por lo tanto perforar con un 1/4" bits. Estarán un poco apretados pero quieres.
10. Una vez que se perforan los agujeros en las juntas, es hora de colocar en las vigas de apoyo izquierdo y derecho. Una vez más, consulte el dibujo 1, el tablero delantero está montado 7 1/2" de la parte delantera y la placa trasera es 6" de la parte posterior. Coloque las tablas y utilice abrazaderas para sujetar en su lugar - no montar todavía!!!

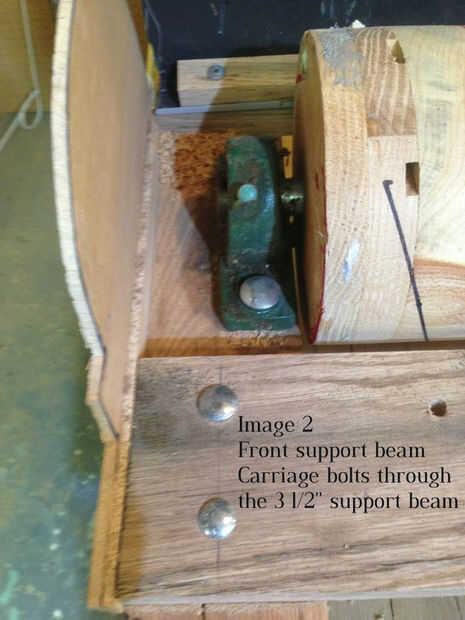

11. Agarra los bloques de almohadilla, lijado eje y la polea que les ahora planea uso y ajuste seco para asegurarse de que todo va a encajar correctamente (uso de imágenes 2 y 6 para referencias). Deslice el eje de cada bloque de almohadilla y añadir la polea al extremo del eje, coloque entre los tableros delanteros y traseros y ajustar los bloques de almohadilla hasta que el esté centrado entre ellos.
12. Ahora Mida desde el centro del eje al borde de la parte delantera y traseras placas - verificar tienes entre 3 1/4" y 3 1/2". Si usted no tiene mucho espacio, luego el 6" de diámetro de cabeza de lijar va a dar un problema más adelante. Si nos fijamos en imagen 6, se puede ver azul marcador donde describí el bloque de la almohadilla la primera vez que seco lo equipado, se dio cuenta más tarde que iba a tener que moverla para proporcionar espacio adicional para la muesca de la polea.

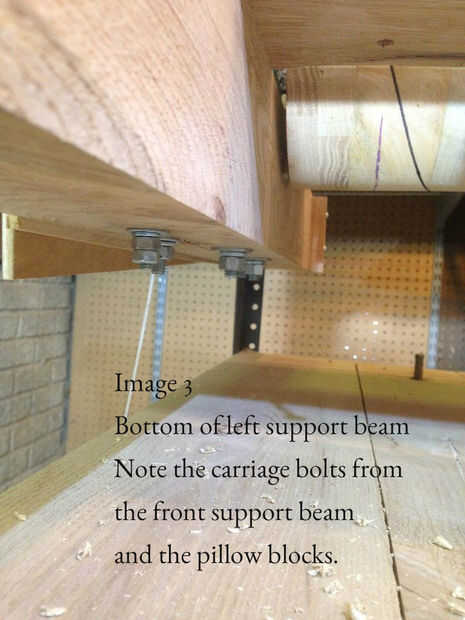

13. Una vez que todo parece que se ajusta, luego Taladre los agujeros para las placas delanteras y traseras a través de las vigas de apoyo izquierdo y derecho. Instale los pernos de carruaje, arandelas, arandelas y tuercas para fijar los tableros (imágenes 2 y 3).
14. Trabajo en la cubierta superior está completa por ahora.
