Paso 2: Construir la base
Empecé con la base primero para asegurarse de que era robusto para soportar el resto del proyecto.
El motor se montará en la base y se conecta a la cabeza de lijado a través de la correa. Sabía que habría mucho ímpetu y esfuerzo de torsión creado por el giro lijar la cabeza, que hará que un montón de vibración si la unidad no es construida para evitar la torsión entre la base y la cabeza lijar.
Para mitigar esto, utilicé pegamento y tornillos para gran parte de la Asamblea.

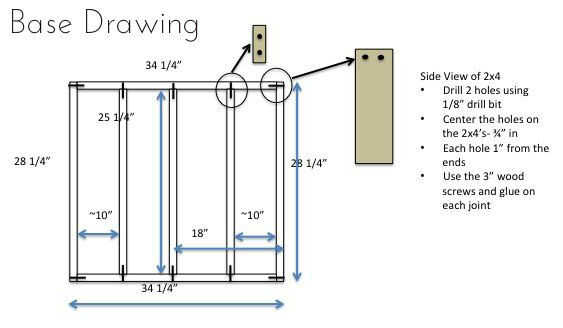

- Iniciar la construcción de la base mediante la reducción de 2 "x 4" s.
- Corte 2 - 28 1/4", 2 cada 37", 2 cada 34 1/4", 3 1/4 cada 25"
- Utilizando el PPT como una endecha de guía a los tableros de dibujo, perforar indicada con una 1/8" bit para minimizar las rajaduras
- Las tablas 28 1/4" son los lados derecho e izquierdos del marco.
- Las tablas 34 1/4" son la parte delantera y parte trasera del marco de la
- Los tableros de 25 1/4" se montan en el bastidor para apoyo adicional y la rigidez.
- Una vez se perforan todos los agujeros y todo es seco correctamente, aplicar pegamento y atornillar la base.
- Asegúrese de que la base es plana y cuadrada como ser colas y atornilladas - si está torcida o fuera de escuadra tendrá problemas más adelante. Use una escuadra de enmarcar (si tienes uno) o usted podría medir un 3-4-5 triángulo (por ejemplo un 15 "x 20" x 25 "triángulo) para obtener la Plaza de tableros.

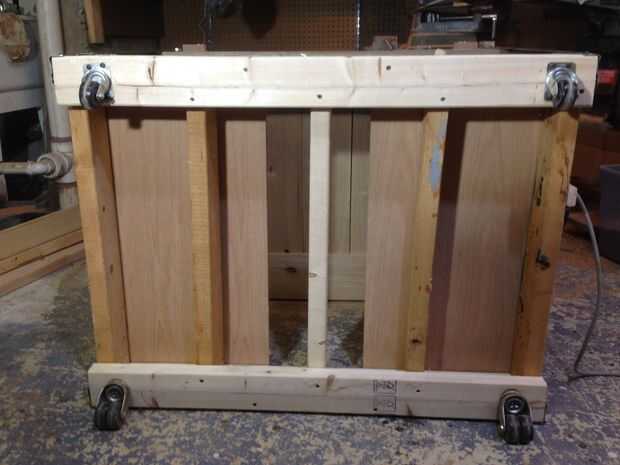

- Ahora decidir sobre la parte superior e inferior del marco - cada lado trabaja en esta etapa y lay 37" juntas en la parte inferior del marco, seco ajustaban, taladre orificios como se muestra en la foto primera de arriba, agregar una capa delgada de pegamento donde las placas se superponen y atornillar las placas de fondo en el marco de la base

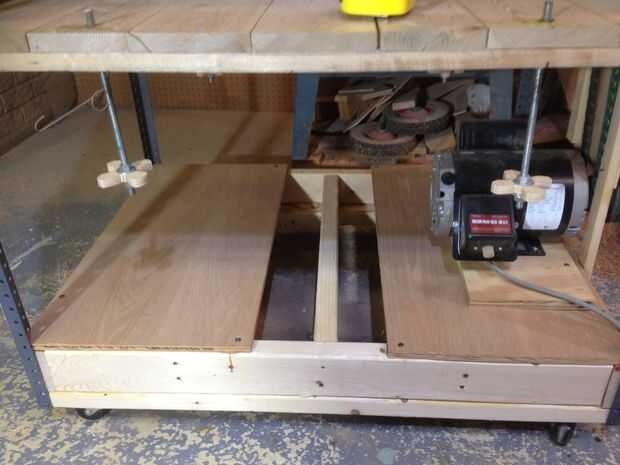

- Ahora corte una hoja de 37 "x 28 1/4" de su 4 x 8 x 1/4" hoja de madera contrachapada. (Utilicé madera de desecho en la foto de arriba)
- Ajuste seco la madera contrachapada de 1/4" en la base, cubrir la parte superior de la 2 x 4 con una línea fina de pegamento y utilizar 8 a 12 de los #8-1 1/2" redondo arandela tornillos para fijar la madera a la base.
Si usted quiere hacer más difícil que el resto de la Asamblea, Monte las ruedas ahora, de lo contrario esperar hasta justo antes de montar el motor. :) Te vuelvo a instalarlos más tarde.
