Hacer un transmisor de FM de bolsillo! ¿ (4 / 6 paso)

Paso 4: Construir el circuito!

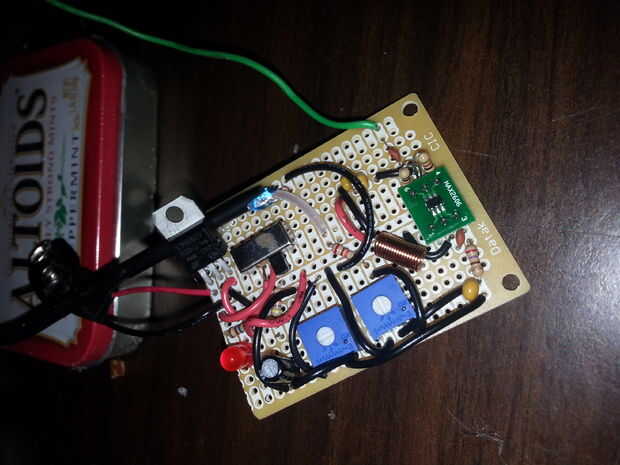

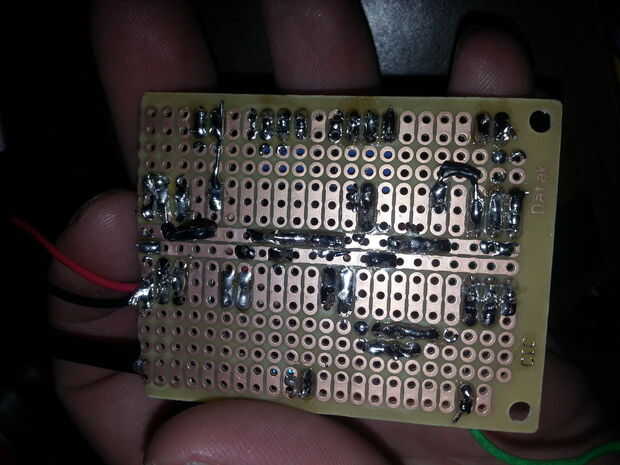

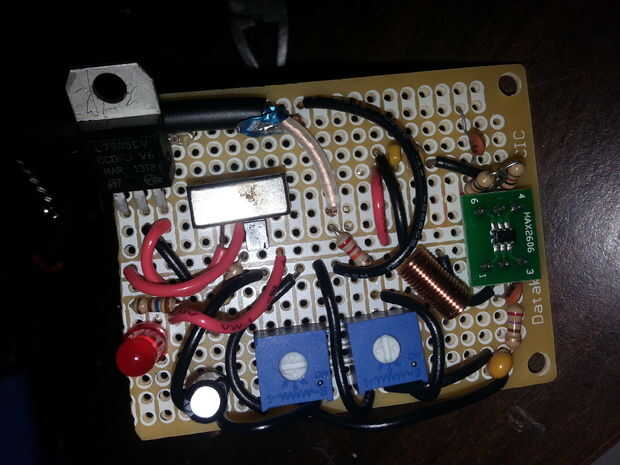

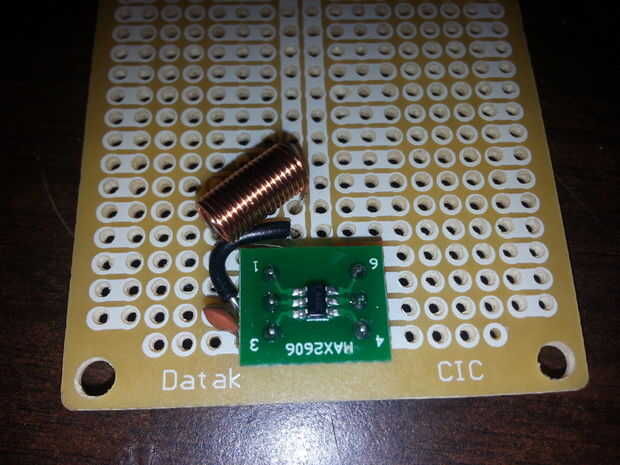

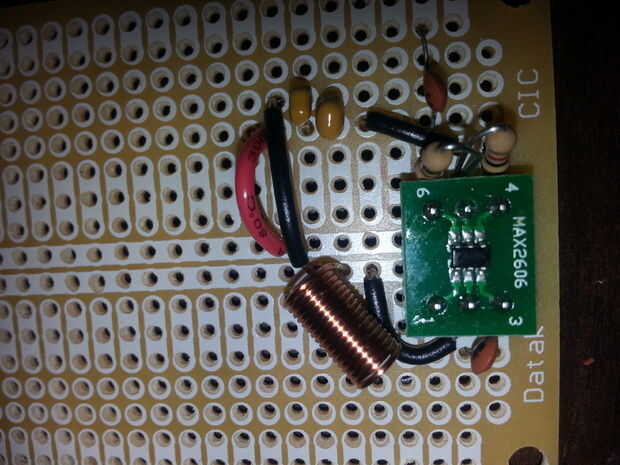

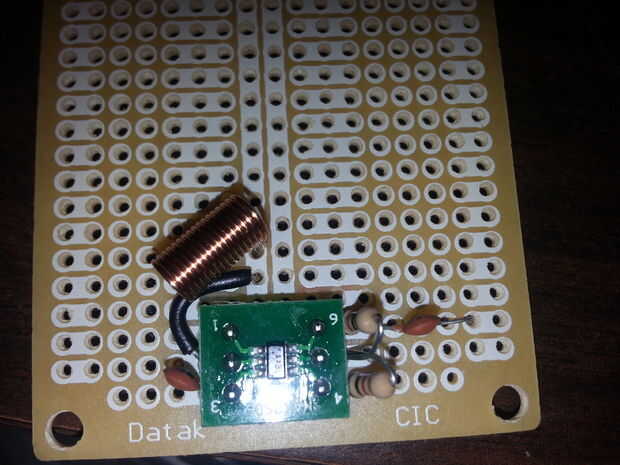

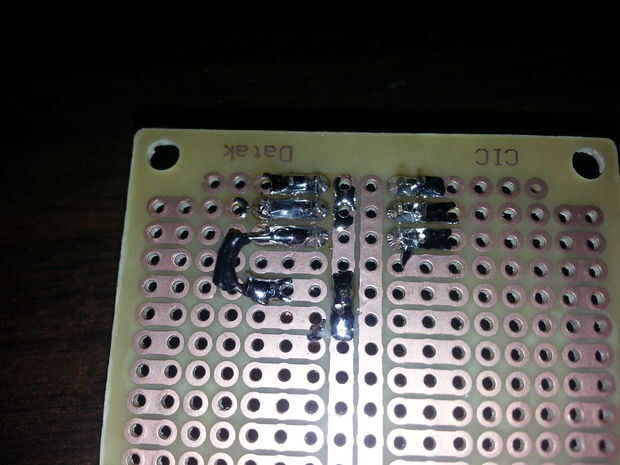

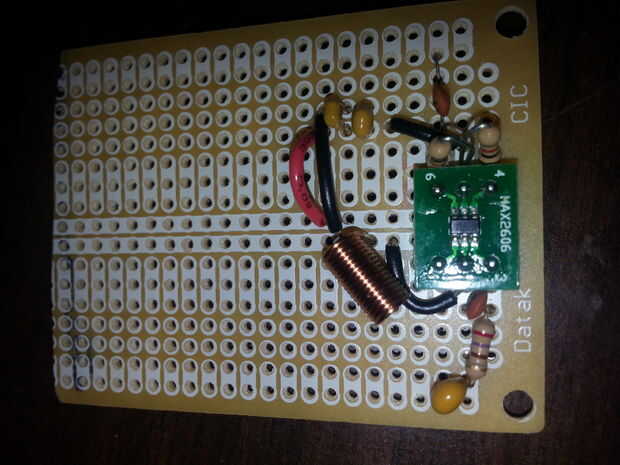

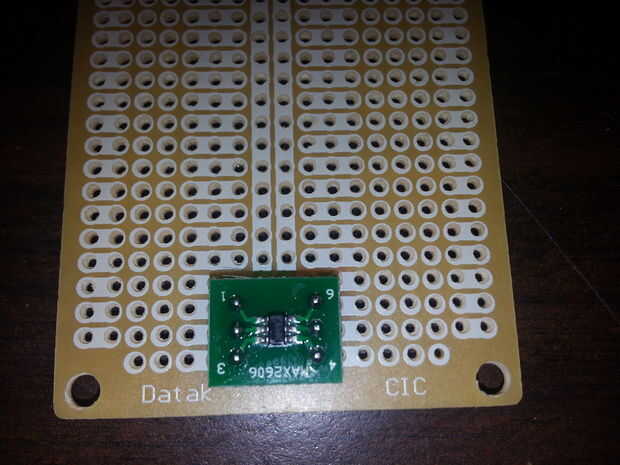

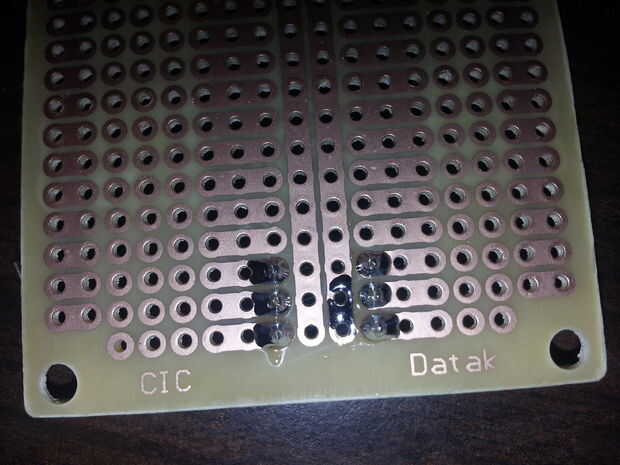

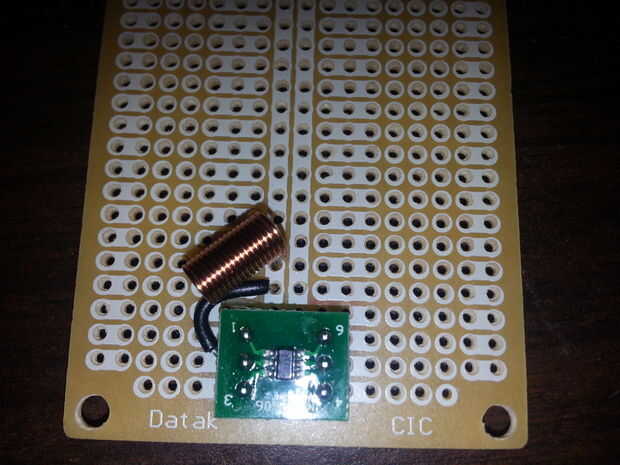

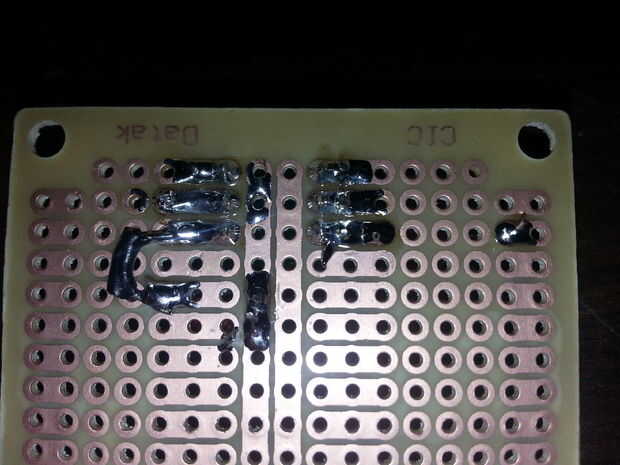

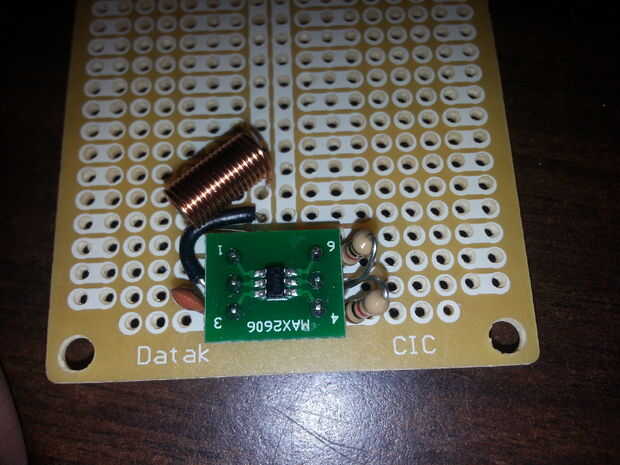

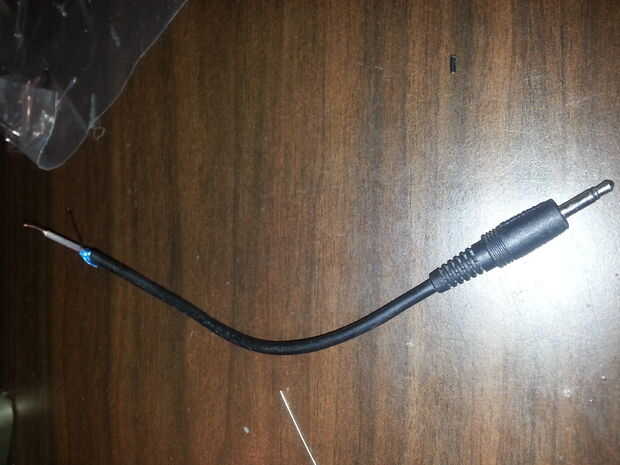

Start soldering the circuit! Soldar desde el interior. Salvó el regulador de 5 voltios y condujo para el final. No estar caminando a través de la construcción del circuito paso a paso porque es sencillo. Sin embargo, voy a mostrar algunas fotos de la progresión de la construcción.  Las imágenes no están destinadas para una guía porque saltar tomando fotos. Se significan para solo mirar y observar, tratar de mantener todos sus componentes tan cerca como sea posible. Tuve que usar algunos finde de los cables de puente para completar las conexiones. Las probabilidades son que va a utilizar puentes demasiado porque este PCB no está diseñado para cualquier circuito específico. Es un IC PCB.
