Hacer un termómetro digital (1 / 5 paso)

Paso 1: Las partes

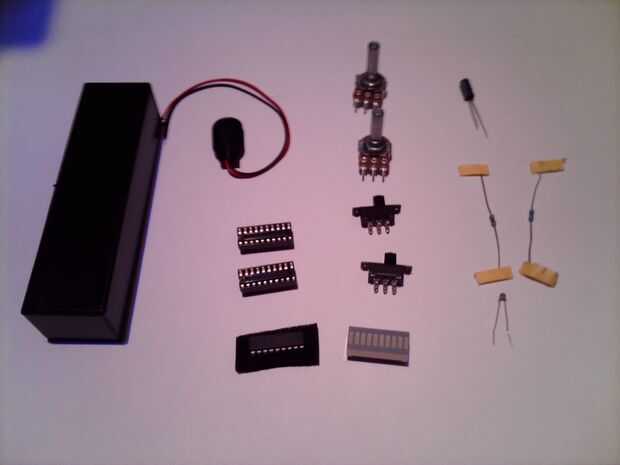

Aquí está una lista de todas las piezas que necesita:

-Controlador de pantalla de gráfico de barras LM3914 (usted debe poder conseguir uno de estos en tu tienda de electrónica local, y si no puede encontrar en línea)
-segmento 10 pantalla de gráfico de barras LED (alternitively se pueden utilizar 10 LEDs individuales)
k -150 resistencia (usted podría pegarse pequeñas resistencias de valor)
-resistencia de 2.2 k (usted podría pegarse pequeñas resistencias de valor)
-resistencia variable de 4.7 k (potenciómetro)
-470 k resistencia variable (potenciómetro)
-condensador de electroltic de 10μF (cerámica y polímero probablemente trabajo demasiado)
-18-zócalo DIL del perno (se puede usar uno de 20 pines igual si no tienen ningún 18 pines)
-20-pines zócalo DIL (estos no son necasary, pero protegen la pantalla del IC y gráfico de barras del calor de la soldadura)
k -5 termistor (estas son un poco difíciles de encontrar, tenía que conformarse con un k de 4,7 uno, pero se pueden conseguir de internet)
-PCB (si usted puede hacer un, lo recomiendo pero puede prescindir)
-caja (otra vez, esto no es necesario, pero lo que el proyecto terminado vea mucho más agradable. Hacer seguro que es del tamaño correcto, tuve que comprar una más grande)
-Clip de batería PP3 (estos son fáciles de encontrar, pero supongo que sólo puede soldar los cables directamente a la batería)
-batería de 9v (para energía, en todas partes los vende)
-2 interruptores (cualquier tipo hará, como son el bloqueo y encendido/apagado. Además, estos no son neccasary, uno es para cambiar la pantalla de barra/punto y uno debe apagar todo y encender. Yo sólo eneded usando uno para la energía)

Herramienta que se necesita:
-Soldador
-Soldadura
-Fresas (o algo para cortar las patas restantes del condensador y resistencias)
-Strippers (o usted puede apenas uso las cuchillas laterales, o los dientes)
-Taladro (sólo requerido si usted está haciendo la caja también, Pilar taladro recomendado)
-Archivos (para Sobrehilar los agujeros de taladro, si no tienes puedes utilizar papel de lija o a perforar más)
-Lechón de la soldadura (si usted es propenso a cometer un error)
-algún tipo de adhesivo (utilizar pegamento caliente para fijar la placa de circuito, interruptores y termistor en lugar)
-Destornillador (para ajustar los potenciómetros, si no tienes los botones como el mío y para cerrar la caja)
