Paso 1: Diseño de un objeto básico de circular, puntiagudo.

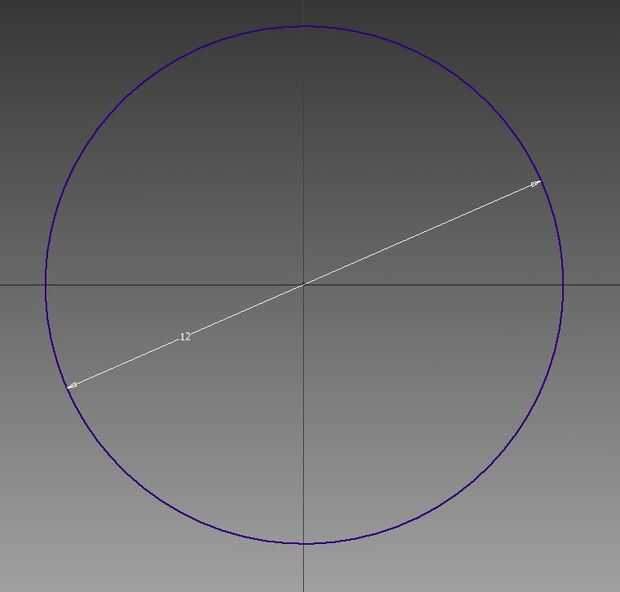

Abra su programa de diseño. Estoy usando Autodesk Inventor, pero cualquiera con capacidades de diseño 3d funcionará. Empezar por hacer un 2d sketch. Hacer un círculo de unos 12 cm de diámetro (Foto 1). Haz clic en el botón de dibujo final.

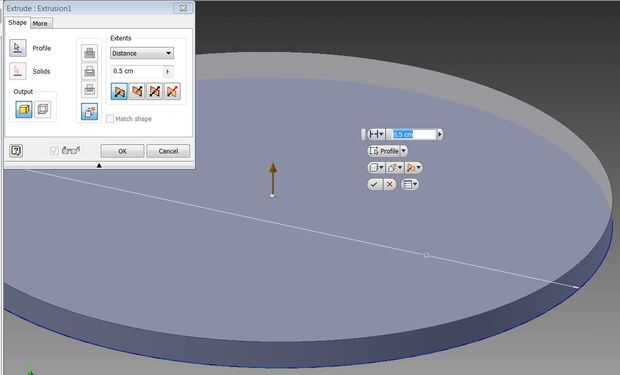

Ahora saca eso círculo encima de unos 0,5 cm aprox. (Foto 2). Debe ser lo suficientemente gruesa como para lo que queremos.

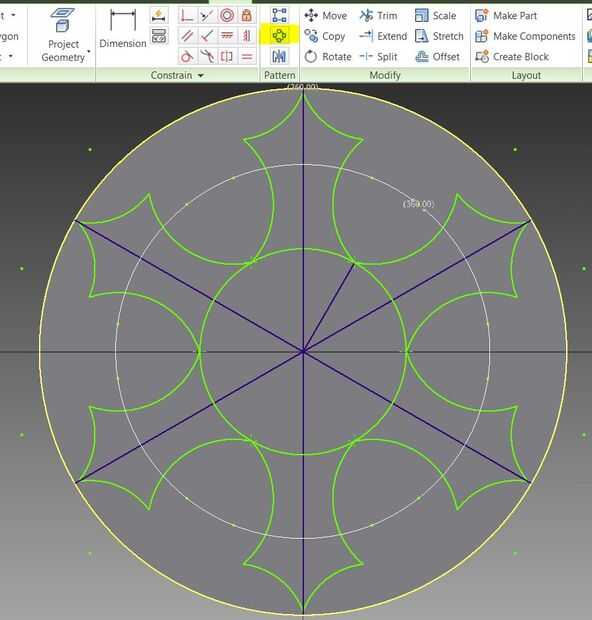

A continuación necesitamos diseñar la forma de nuestro shuriken. Necesita puntos, así que averiguar cómo muchos quiere en el suyo. Fui con 6. Es más fácil utilizar la herramienta que puede reflejar una sola forma alrededor de un punto central. Ver foto 3 y me puso de relieve el botón que se utiliza en Inventor para hacer esta operación. Es genial si se superponen las líneas de su punto de shuriken. Sólo utilice el botón recorte y elimine cualquier exceso líneas para limpiarlo.
¿¿¿Cachas? Aceptar haga clic finalizar esbozar y permite recortar el exceso de "material" en nuestro bosquejo (foto 4). Haga clic en cortar y se quitarán todo lo otro dejando sólo una forma de copo de nieve. Forma de copo de nieve mortal! j/k

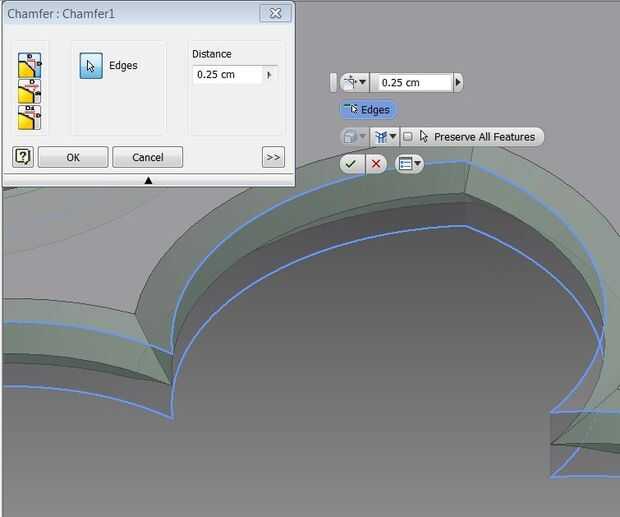

Tenemos pendiente los bordes para crear cierta nitidez en nuestro juguete. Utilice el chaflán comando Seleccione una medida que es exactamente la mitad de lo que su distancia de extrusión. Mina fue de 0,5 cm, por lo que mi medida de chaflán fue 0,25 cm. Haga clic en cada borde de la forma, tanto delantera y posterior. Ver los resultados en la Fig 5.

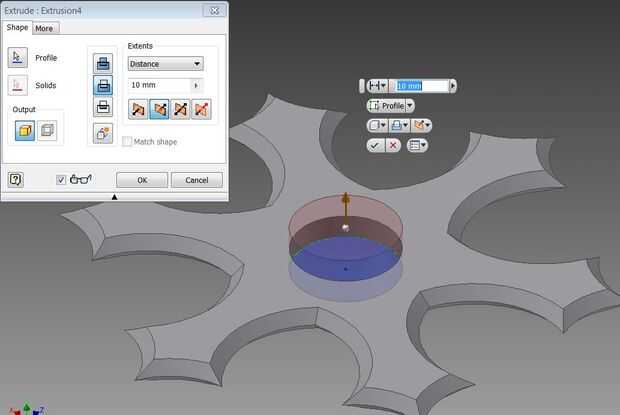

Pongo un agujero en el centro de mi shuriken. Usted puede simplemente haga clic en la cara para crear un dibujo 2d, dibuja un círculo, luego uso sacan para cortar el interior agujero del círculo (foto 6).
Guardar como un tipo de archivo de stl. Ahora sigamos con la impresora 3d!
