Hacer un Robot RC para una película de (3 / 7 paso)

Paso 3: 3D CAD modelado y renders

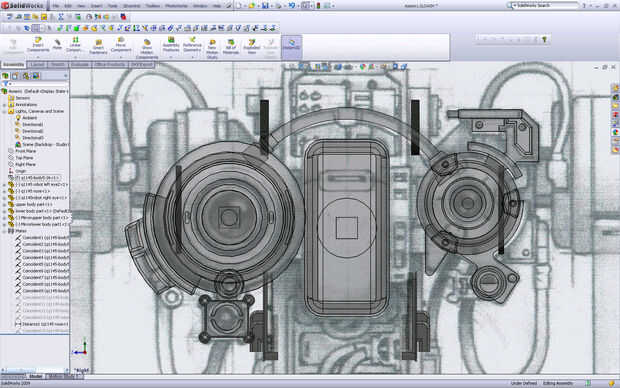

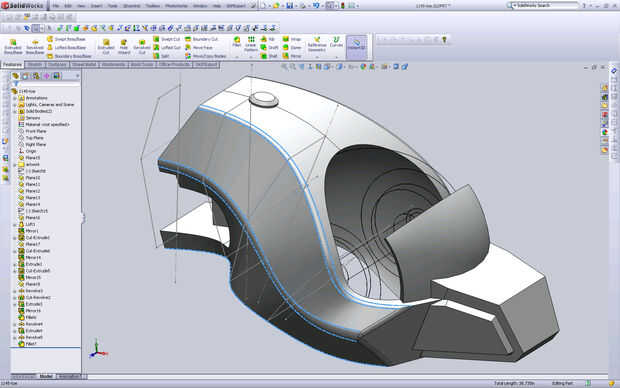

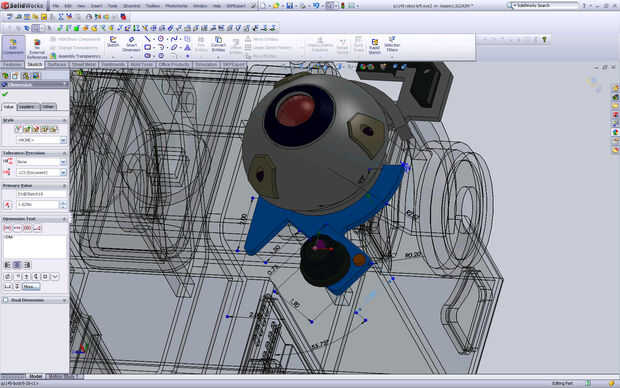

Ahora que recibimos aprobado dibujo con vistas proyectadas, hemos sido capaces de poner esos dibujos en Solidworks, cambiar el tamaño a la escala correcta y comenzar a usar que como guía para las piezas del modelo.
He hecho el dibujo disponible para descargar para que pueda ver como un edrawing. Si no tienes un visualizador edrawing, consigue aquí gratis.

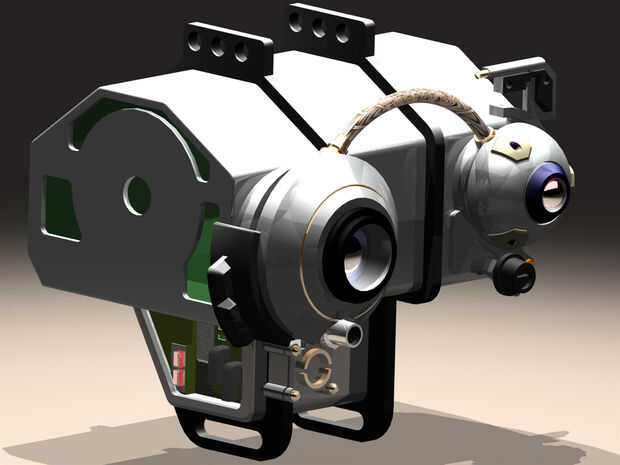

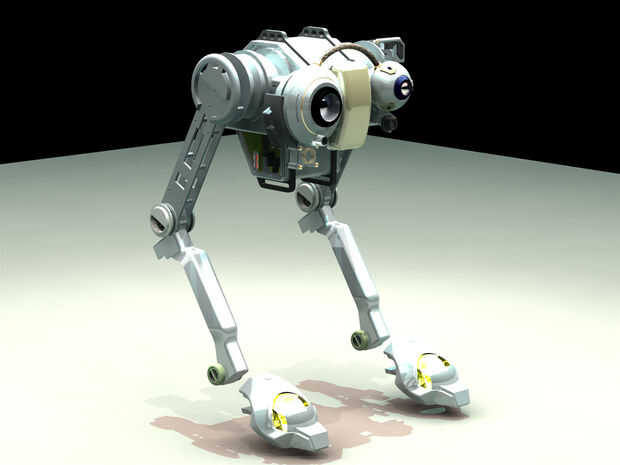

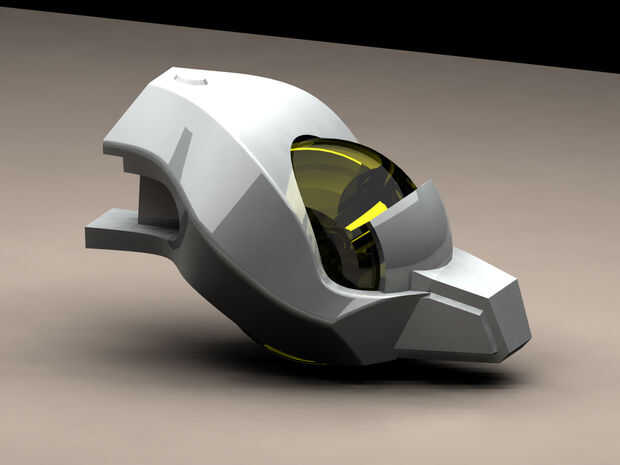

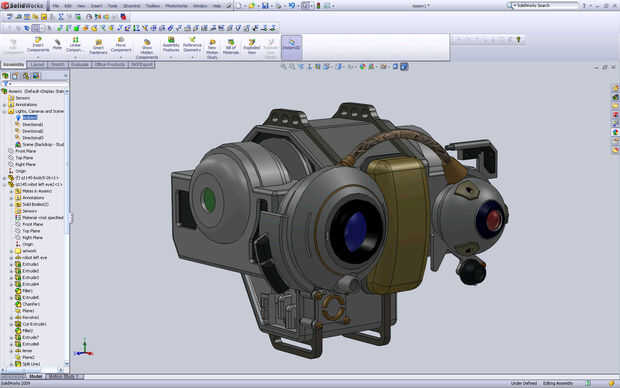

Los datos CAD nos sirven de muchas maneras. Primero renders y capturas de pantalla se podrían enviar al Departamento de arte para su aprobación, pero lo más importante para nosotros que nos permitió construir piezas exactas que parecía casi exactamente en el dibujo y la representación que estábamos enviando al cliente.
Una vez que tuvimos unos pocos componentes claves modelados por y aprobado empezamos a hacerlas. Un molino CNC de 3 ejes hicieron mucho el trabajo por nosotros. Algunos del marco de trabajo para el cuerpo cortar sólo 2D así que para ésos placa de aluminio se cortó con un CNC de corte de chorro de agua.
