Hacer un regulador PWM de velocidad del Motor (1 / 15 paso)

Paso 1: Herramientas y materiales

Aquí están los materiales y herramientas que usted necesitará para este proyecto.

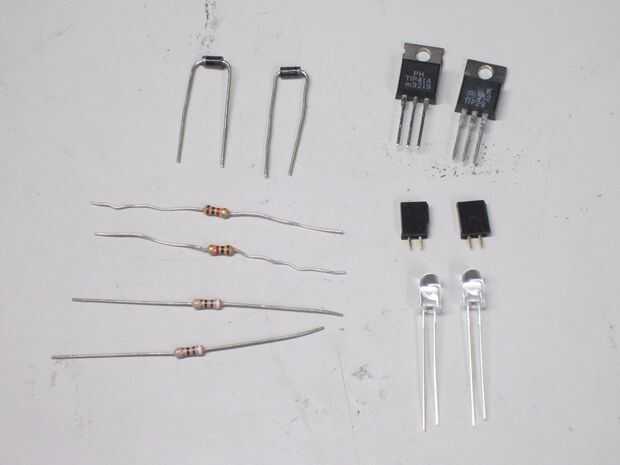

Materiales:
2 x Transistor NPN de potencia (por ejemplo, tip31a)
2 x diodo IN4001
Resistencia de Ω de 2 x 1K
Resistencia de Ω 2 x 100
2 x LED en su elección de color
2 x 2 x 1 Headers hembra
1 x 1 x 4 Rúbrica femenina
1 x conector de batería
Cable de núcleo sólido de calibre 1 x 30

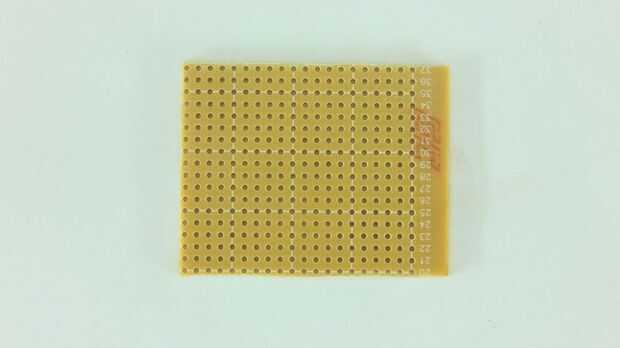

1 x Perfboard

Hay dos de casi todo porque estamos haciendo dos controladores de velocidad del motor en un PCB. Usted puede hacer fácilmente un único circuito cortando los materiales doble por la mitad y usando el esquema.

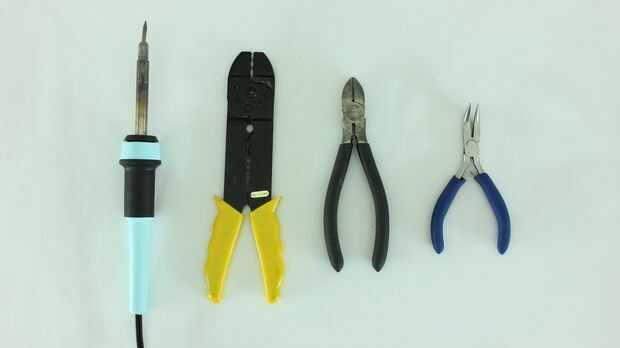

Herramientas:
Cautín y soldadura
Cortadores de alambre
Peladores de alambre
Alicates de punta
