Paso 6: Nuevo reactor de estilo

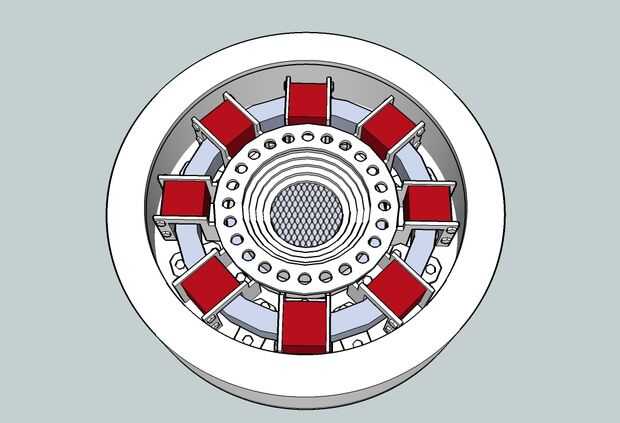

Lo primero que hice fue hacer un modelo simple en Sketchup para tener una idea de cómo sería el reactor terminado. Tenga en cuenta que hay pequeños cambios desde el modelo de Sketchup y los reactores terminados.

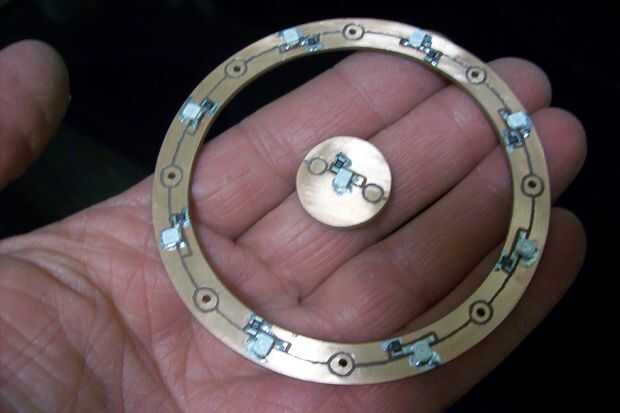

Lo primero que hice fueron circuitos separados para los LEDs. Estos son diferentes de mi reactor original en que tienen resistencias de 100 ohmios conectados a un lado del LED para evitar que queme el LED. Placas de circuito impreso obtener alambres soldados a ellos y luego se atornillan a la placa posterior de acero inoxidable con tornillos de bronce cabeza hexagonal pequeño.

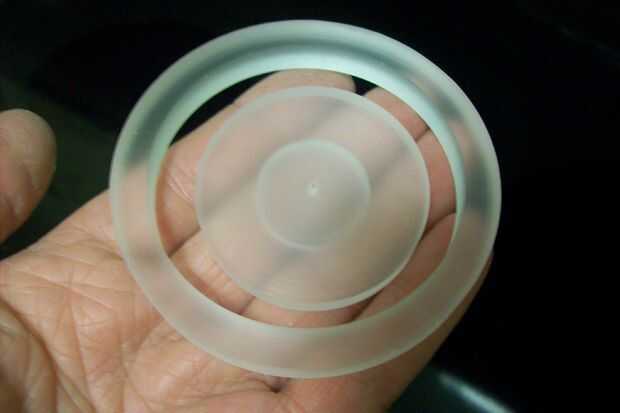

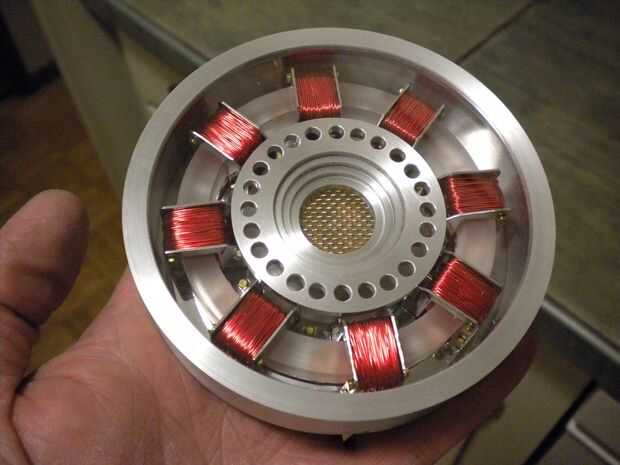

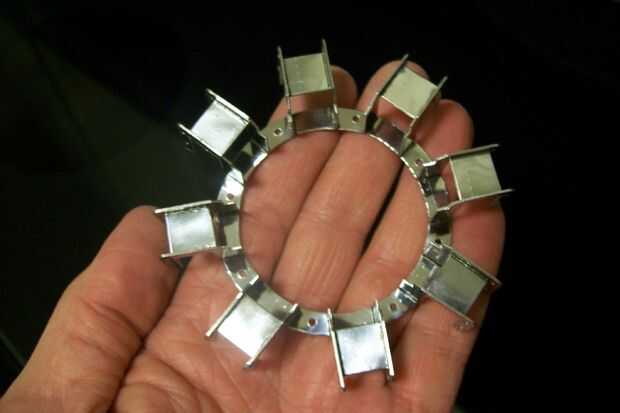

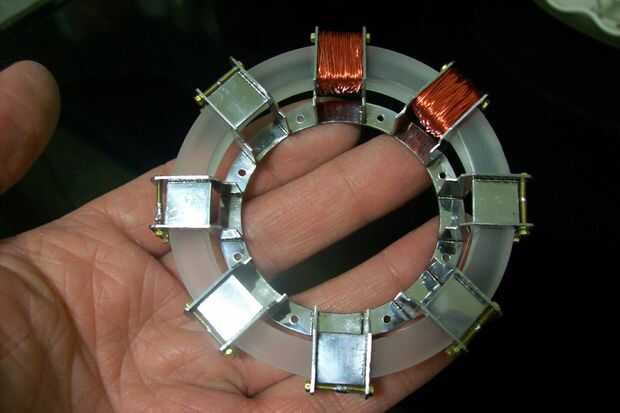

La araña está hecha de acero inoxidable que se sueldan con autógena juntos. Hay cuatro pequeños latón tornillos de cabeza hexagonal en cada sección de la araña y luego se sueldan juntos para evitar que se afloje. Las lentes se convirtieron de acrílico claro y ellos que la lente exterior fue insertada en la araña y la envoltura de cable comenzaron. La envoltura de alambre lleva para siempre ya que es bastante difícil de mantenerlo recta. Hay cerca de 50 pies de cable en cada reactor.
Se gira el anillo externo de tubería de aluminio pared gruesa usando un torno y hay cuatro agujeros perforados y roscados en la parte trasera por lo que se puede montar en la placa posterior de acero inoxidable. También hay un labio fino mecanizado en la parte frontal del anillo, esto mantendrá una lente protectora transparente en la pieza acabada.

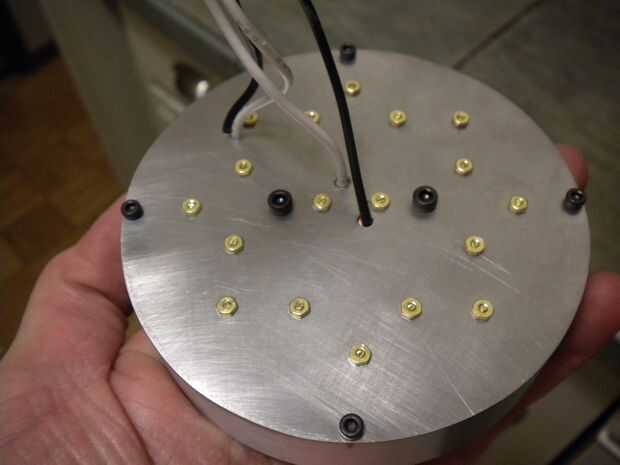

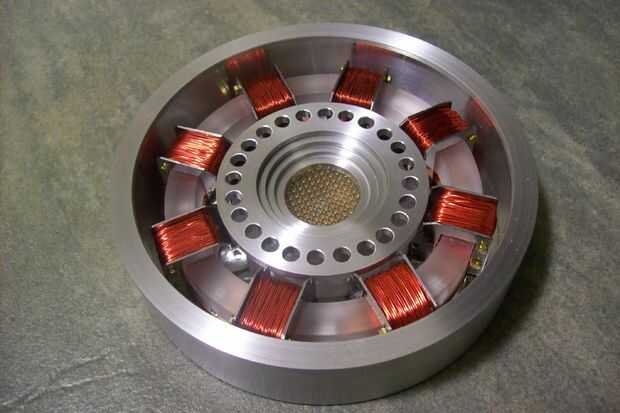

El pedazo de centro se gira también de aluminio. Hay un labio mecanizado en la parte trasera para ajustarse a la pantalla pequeña de latón. La parte trasera también es perforada y roscada para dos tornillos de cabeza allen, por lo que puede ser atornillado al acero inoxidable trasero placa que los tornillos pasan por la lente de centro para sostener la pieza central de aluminio y cabe en la araña de acero inoxidable. Hay también varios sujetadores pequeños tornillos de cabeza hexagonal que sostienen la araña acero inoxidable en la placa trasera.
A continuación el aro exterior y lente claro se atornillan en el lugar. La lente clara se desliza en el anillo exterior de la parte posterior y obtiene un cordón de silicona transparente para sellar el anillo exterior. Esta Asamblea se incorpora entonces a la placa trasera.

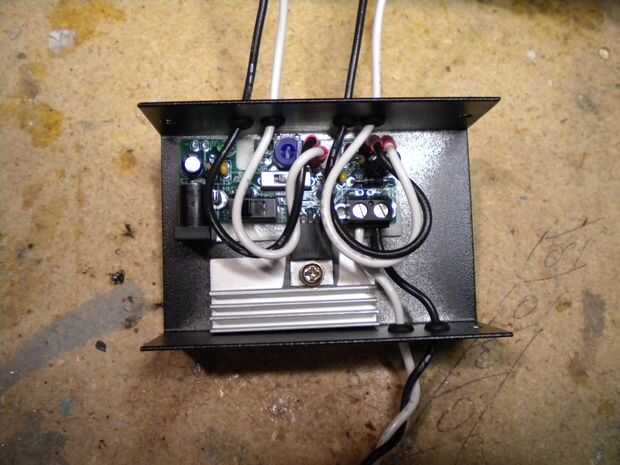

Puesto que estos reactores fueron construidos para una motocicleta que necesitaban ser capaces de tomar energía de 12v de entrada y salida de no más de 4v. Para lograr esto utilicé un circuito de alimentación de Adafruit www.adafruit.com/index.php. La fuente de alimentación es ajustable y puede aceptar hasta entrada de 20v-it's una muy fácil de construir kit que funciona muy bien.

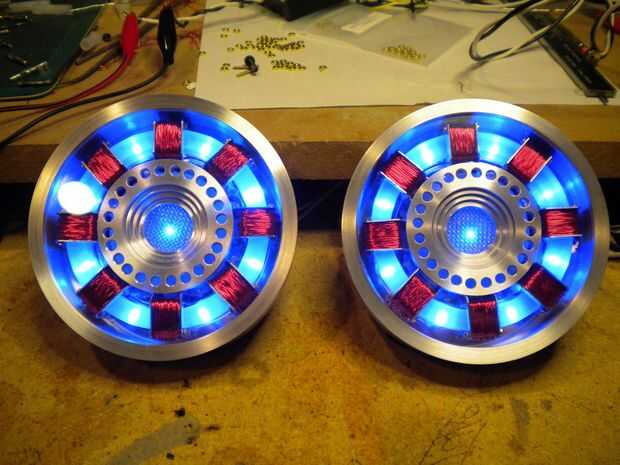

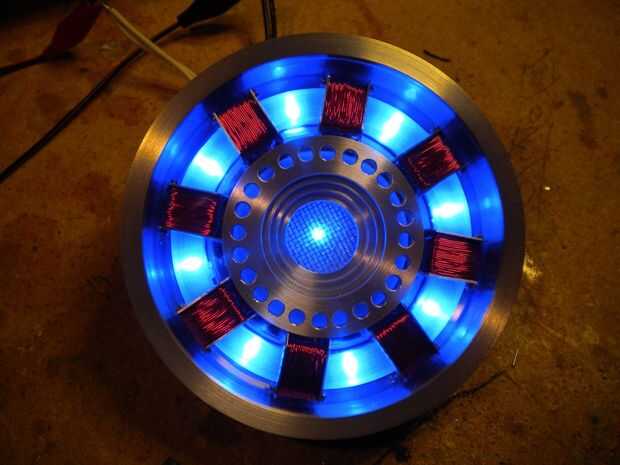

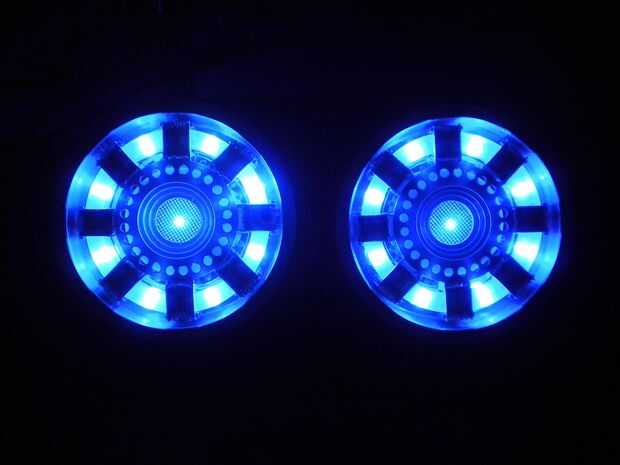

Estos reactores fueron mucho más trabajo hacer que mis reactores originales pero creo que realmente salieran bonitos. En total hay 26 piezas de acero inoxidable, 32 uniones soldadas con láser, 40 soldadas juntas, 3 lentes de acrílico, 2 piezas de aluminio mecanizado, 50 pernos de cabeza hexagonal de latón tamaño micro, 6 tornillos de cabeza allen, 50 pies de cable de cobre, 9 LEDs de montaje de superficie, 9 resistencias de montaje superficial, 2 circuitos y 1 latón malla de pieza en cada reactor - ¡ UF!
