Paso 2: Empezar con la placa de
La forma más fácil que encontré para cortar todas las piezas es dibujar los patrones en papel y luego pegar los patrones a mi hoja plástico o metal de hoja con cemento de goma y cortar los patrones con Sierra de joyero. Lime los bordes y alise con papel de lija.

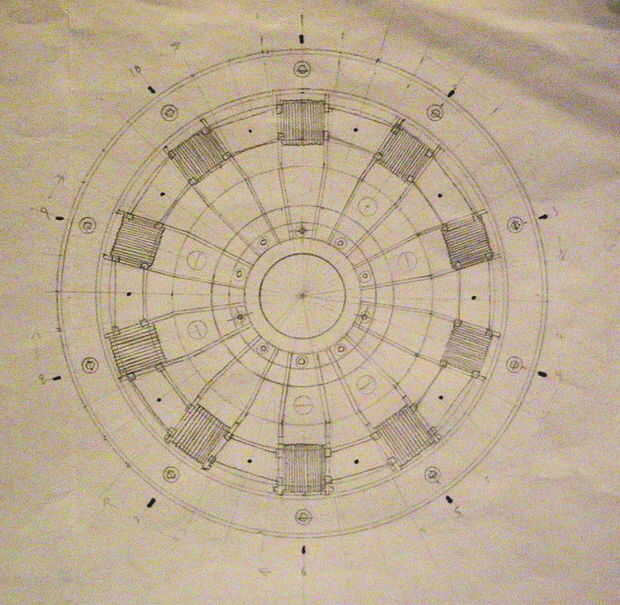

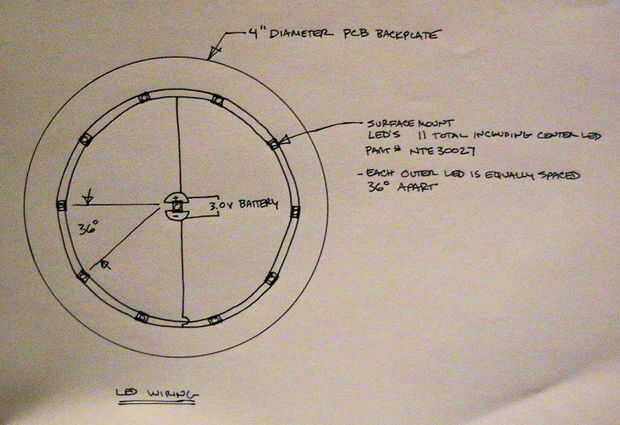

Así que vamos a empezar por hacer el montaje de anillo/placa exterior. Comience cortando un disco 4" de diámetro de material PCB. Existen dos rastros de cobre cortado (o grabado) en esto, así como un par de almohadillas de soldadura en el centro por lo que puede soldar por el LED. Hay 11 LED-10 para el anillo claro y uno para el lente del centro. El LED que he utilizado es un montaje superficial tipo parte # NTE 30027. Aunque son un componente de montaje superficial son bastante fáciles de soldar a los rastros de cobre. Sit de LED directamente bajo un anillo de acrílico transparente y son espaciados apartes 36 grados-sólo asegúrese de que todos están orientados hacia la misma dirección! Yo simplemente conectado el cobre LED traza al centro de cojines de la soldadura dos agujeros pequeños perforados y soldar algunos cables de la parte posterior de la Junta para ir a mi batería de 3v.
¡ ACTUALIZACIÓN!
En lugar de tener que hacer un circuito impreso y soldar todos los LEDs pequeños puedes conseguir algunos de estos tipos poco y alambre en paralelo
http://www.Sparkfun.com/Commerce/product_info.php?products_id=8735
Sólo pegarlos a una placa trasera y eres bueno para ir!

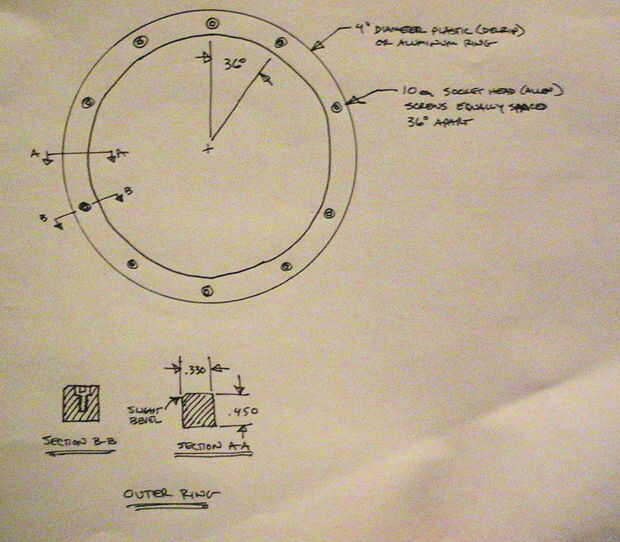

El anillo exterior se redujo de alguna lámina de plástico grueso-utiliza Delrin porque corta bien y es bastante durable. Un buen sustituto sería 1/2 hoja MDF. Debo haber pintado la plata anillo pero me quedo sin tiempo... tal vez voy a hacer un anillo de aluminio trabajado a máquina en el futuro. Hay 2.5mm 10 tornillos de cabeza allen uniformemente espaciados a intervalos de 36 grados alrededor del anillo. Sólo perforó un agujero piloto y luego había perforado un avellanado para la cabeza del perno, así se sentaría justo debajo de la superficie del anillo. Realmente de rosca los orificios para los tornillos, pero probablemente usted podría empujar allí con un poco de pegamento.

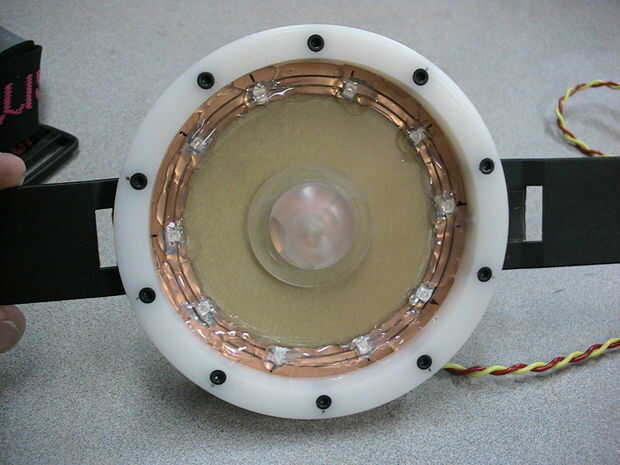

El anillo exterior está pegado a la placa PCB con una pistola de pegamento caliente. Entonces aplique una tira de pegamento caliente sobre el LED y rastros de cobre. Esto protege el LED, ayudar a difundir la luz y evitar que el circuito se pone en cortocircuito hacia fuera cuando se instalan las partes restantes.

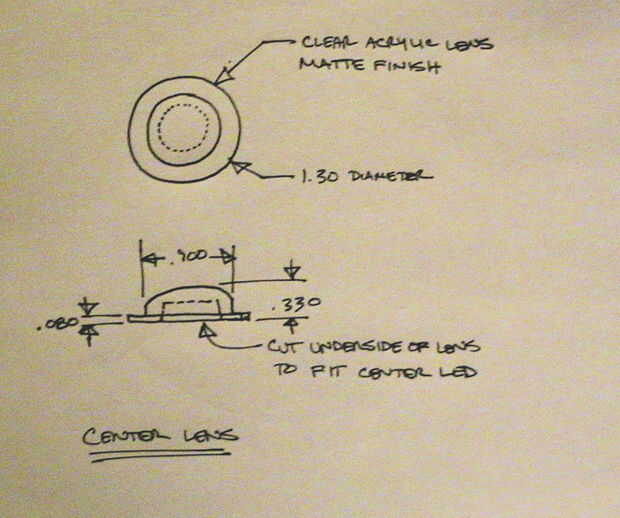

Ahora usted necesita una lente para el centro. Hice mía de la hoja de acrílico, pero podría utilizar casi cualquier tipo de lente o borrar parte de plástico que cabría. La cosa para recordar es que si es demasiado alto entonces entrará en contacto con otras partes más adelante hasta ver la altura. Usé una almohadilla de scotchbrite en la lente para ayudar a difundir la luz.

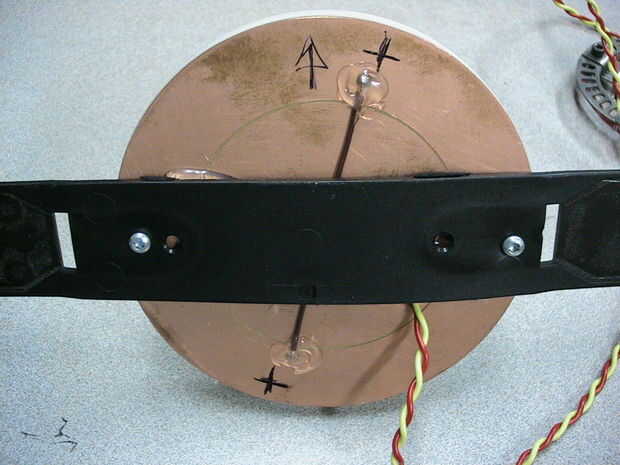

Luego correa un viejo monitor de ritmo cardíaco fue pegada y atornillada a la parte trasera de la placa posterior. Los dos tornillos entraron a través de la placa y el anillo exterior, ayudando a mantener todo junto.
