Hacer un potente actuador lineal (4 / 5 paso)

Paso 4: La carcasa exterior


la carcasa es la misma no importa qué método de su uso, básicamente una tuerca dentro del riel.

Corte el riel a la misma longitud que la varilla roscada con la cuadra de mitre para mantener el corte tan recto como sea posible.

la tuerca fue un poquito más grande que el carril fue, pero que está bien porque significaría que sería apretado allí.

cortar el riel y luego cortar ranuras en el extremo, unos 6 de ellos por lo que el carril abriría como martilló la tuerca que.

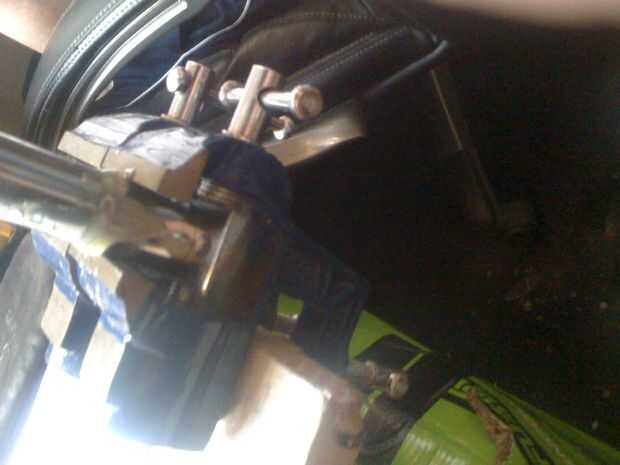

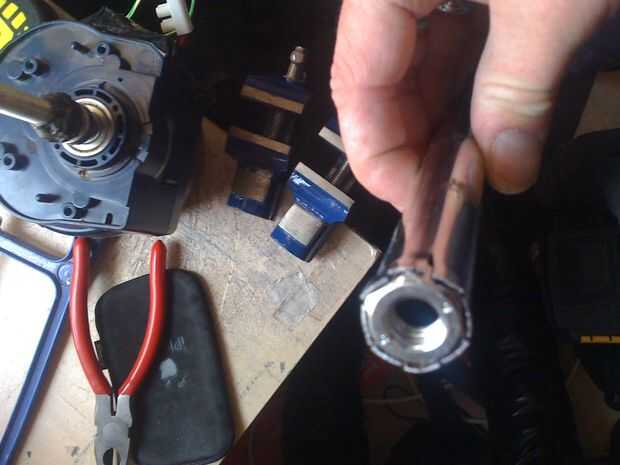

la tuerca de martillo el carril, asegúrese de que la tuerca esté nivelado antes de ejecutar.

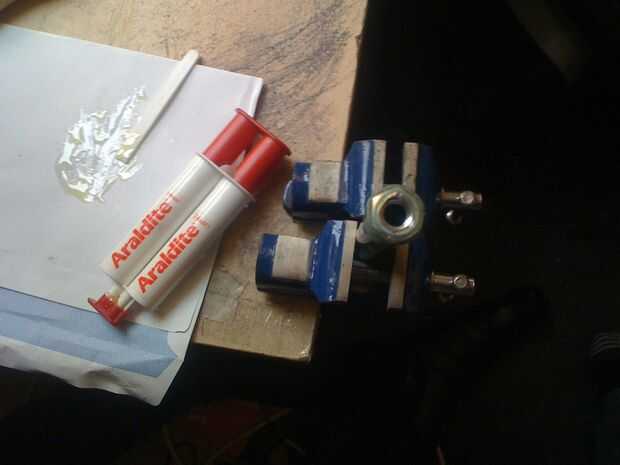

poner el carril en el vicio con la tuerca hacia arriba y mezclar algunas epoxi, esto de la goma alrededor de la tuerca y en las ranuras teniendo cuidado de no para cualquiera dentro de la tuerca donde el hilo es como esto arruinara el actuador. Es necesario dejar este sistema durante aproximadamente media hora antes de poder trabajar en el otro extremo y dejar durante al menos 24 horas antes de usarla para asegurarse de que su desaparecido correctamente.

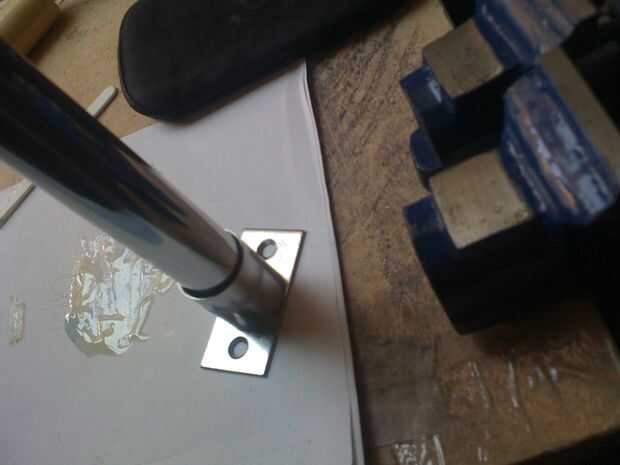

Ahora usted puede poner la resina de epoxy dentro el soporte del riel y poner el otro extremo del riel en a él, no el extremo de la tuerca, la puso en el vicio y la abrazadera, así que empuja el soporte de riel apretada hasta el ferrocarril, ahora puso epoxi alrededor de los bordes, rellenar los huecos y dejar que este conjunto.
