Paso 1: Actualizar: bosquejo para convertir Oscope DVM de 3 canales con display gráfico + caja de Lego
Gracias a todos los que votaron por mí! Este Instructable ganó el 3er premio en el concurso de Arduino y el primer premio en el concurso de Gadget...

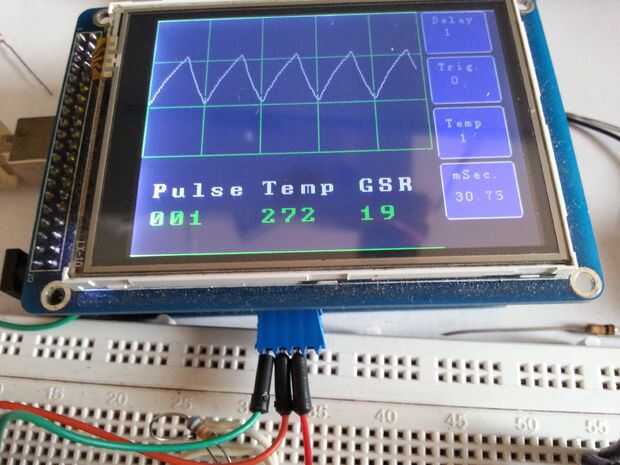

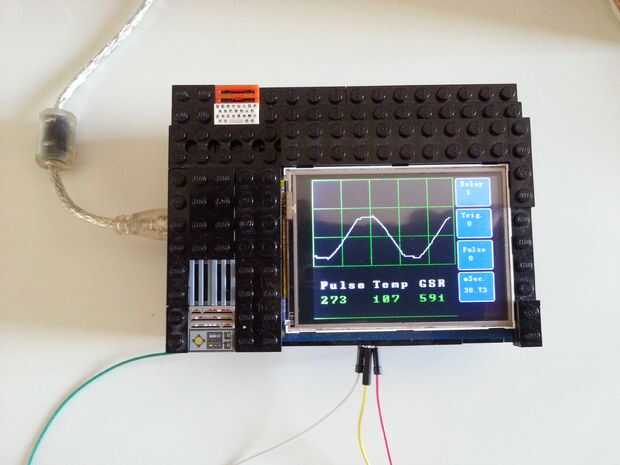

Se encuentran imágenes y código para convertir su oscope un canal 3 DVM y mostrar la salida de cada canal individualmente en la pantalla alcance pulsando una tecla en la pantalla. (el tercer botón de la parte superior)

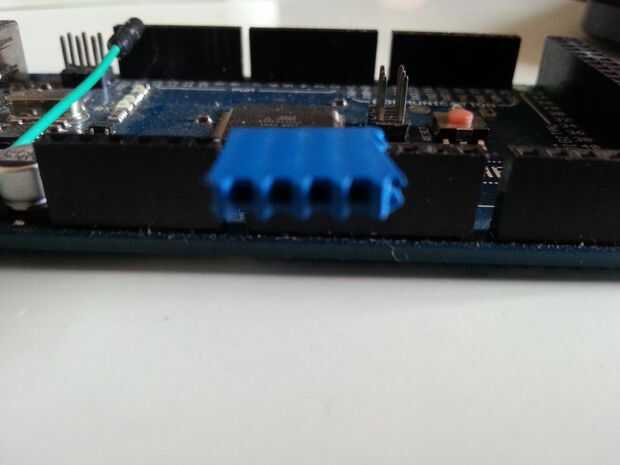

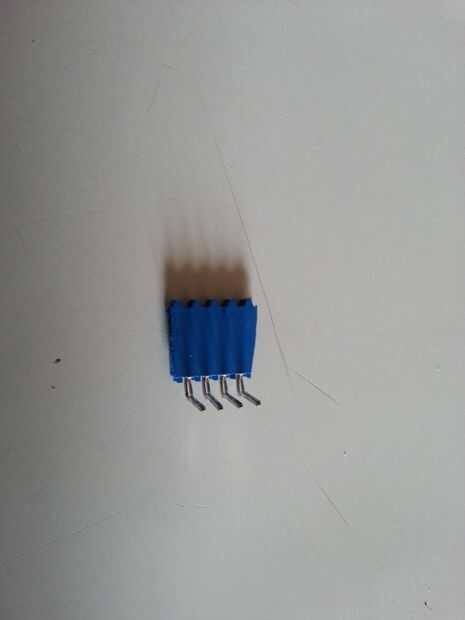

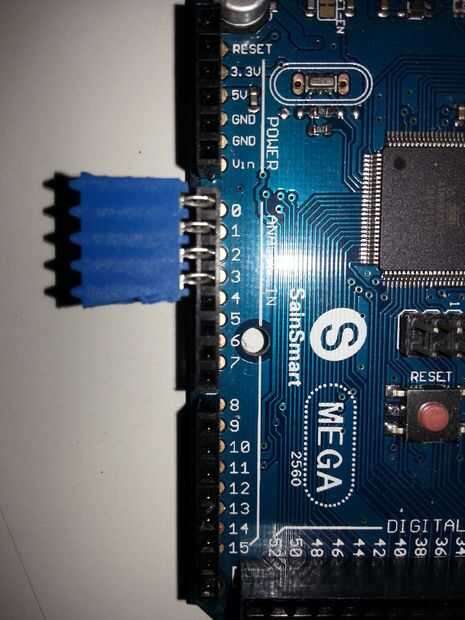

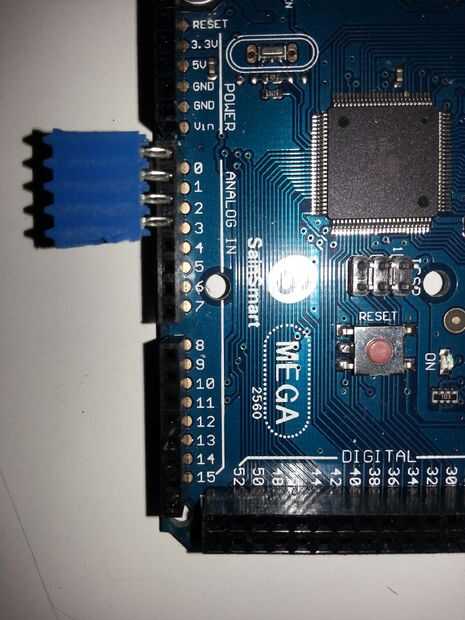

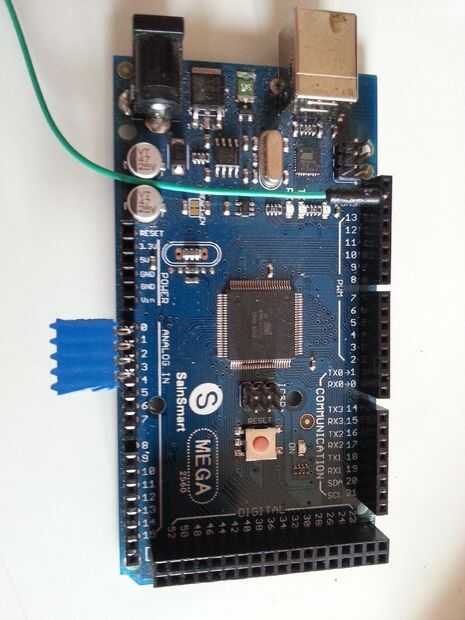

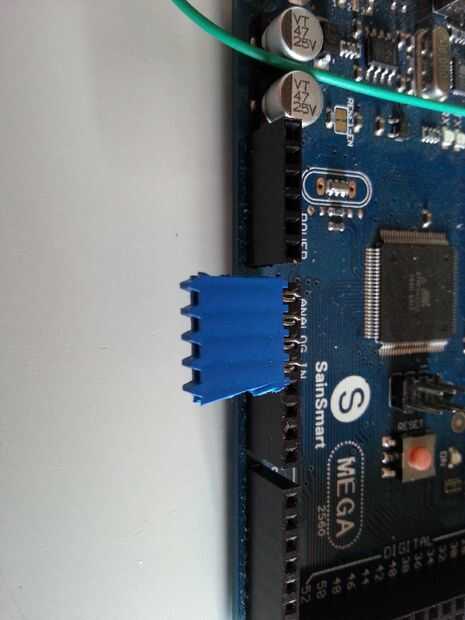

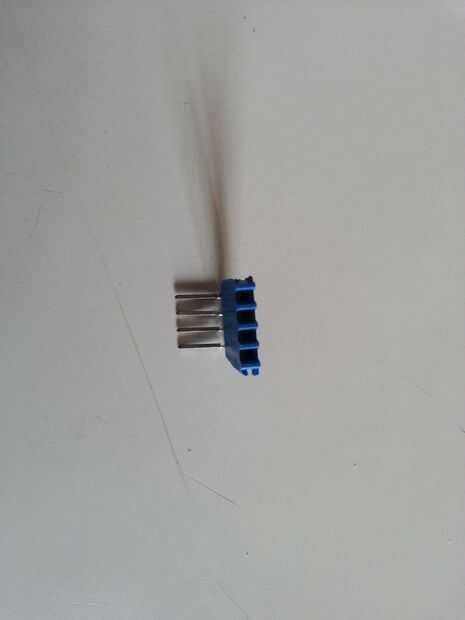

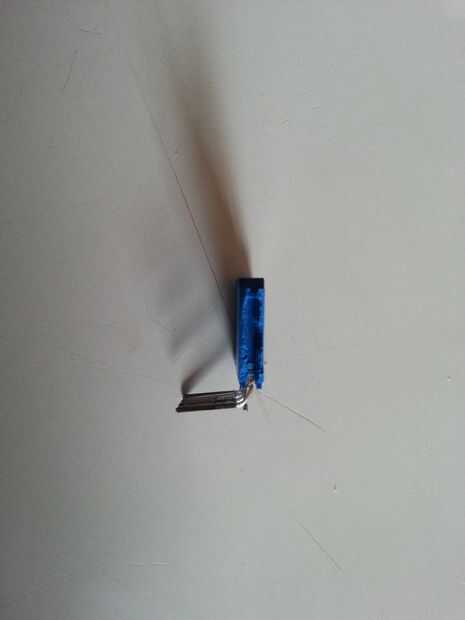

usted necesitará una L en caso contrario, sólo si usted quiere tener la flexibilidad de colocar puentes en forma de conector hembra, doblar las patas en un lado de los puentes para insertarlos en los canales analógicos (A0 - A3) para utilizarlos como sus sondas.
Descargue el bosquejo y subirlo a la Arduino.
Puede etiquetar cada canal individualmente, solo tienes que cambiar la redacción en el bosquejo.

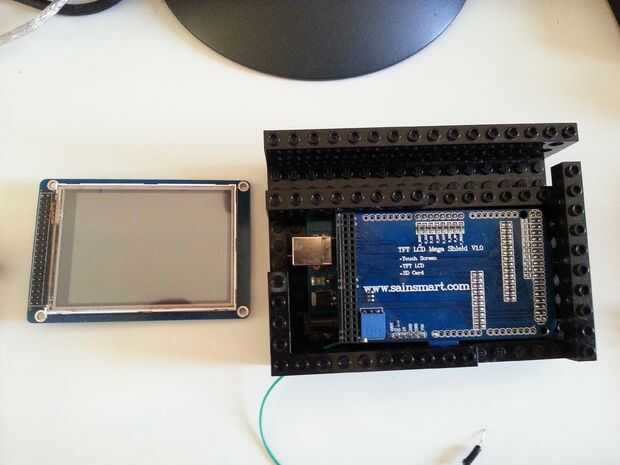

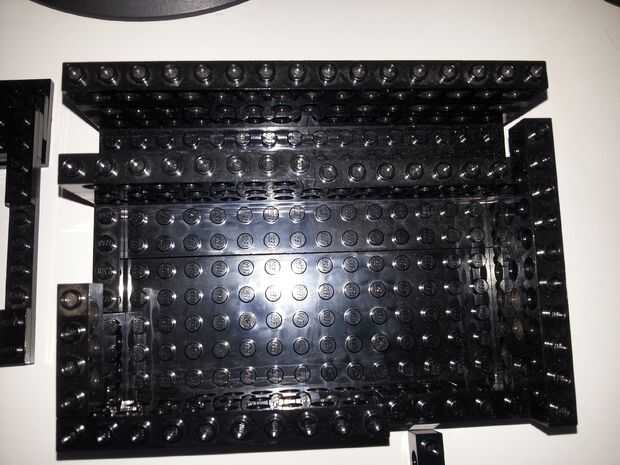

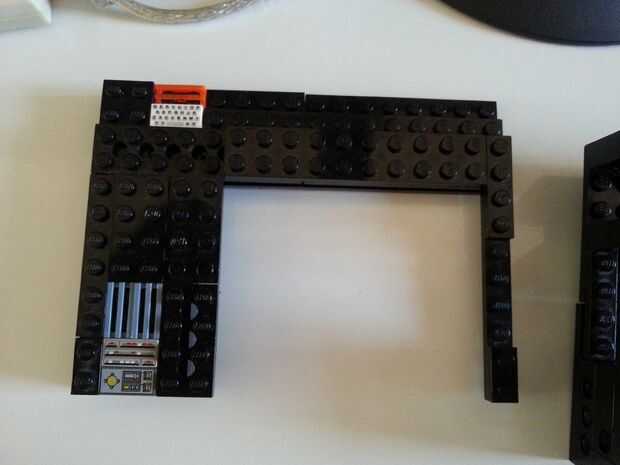

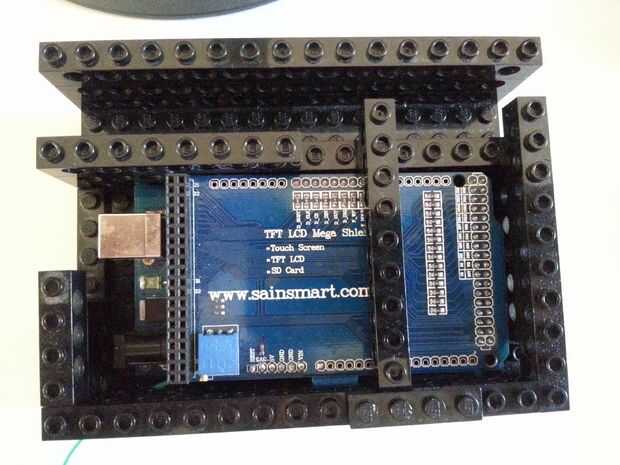

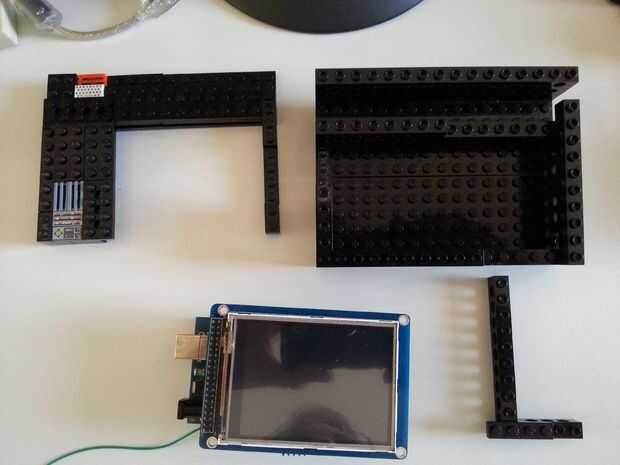

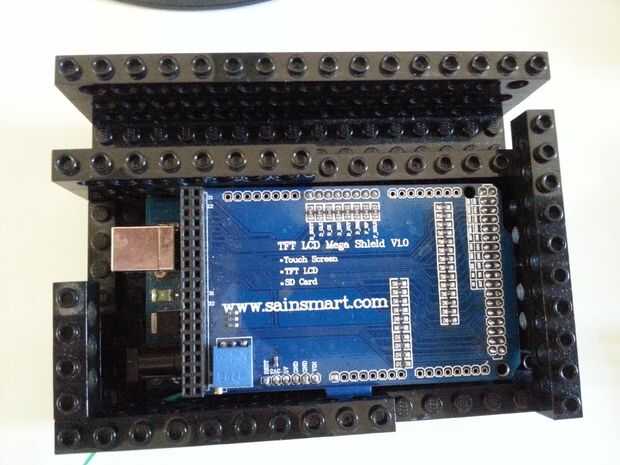

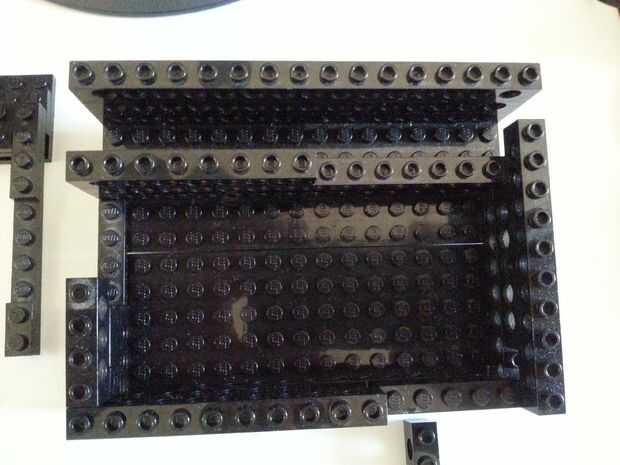

También he hecho una caja de lego para el ámbito... revisa las imágenes.
