Paso 2: Conectar el cable FTDI para el IPC
El cable FTDI nos permite utilizar el puerto USB en el rPi para comunicarse con una interfaz RS232. Se conectará a uno de los puertos USB del IPC y el otro extremo se conecta al medidor de Kamstrup.
Invertir el RXD
El protocolo de la Kamstrup es invertido, tenemos que configurar el cable FTDI para invertir el pin RXD. Esto puede hacerse en una máquina Windows ( es posible en Linux, pero la herramienta es muy escamosa) usando la herramienta FT_PROG encontrado aquí.
Realizar la conexión física
Para conectar con éxito con el medidor, he utilizado un teléfono RJ tipo cable (si tiene 4 cables, por favor marque como algunos cables más baratos sólo tienen 2 en el interior) que corte en un extremo de 20cm.
Pele el extremo del cable y asegúrese de que los cables están bien encerrados con soldadura de estaño. Esto nos permitirá pegarlas en el tablero FTDI sin necesidad de utilizar una rúbrica especial. Si lo desea, puede soldar los cables a un cabezal de 4 pines.
Configuración de pines
Se etiquetan los pines en el cable ftdi (al menos en la mía)
He numerado los pernos en el metro de 1-4. Se trata de unirse al estar de pie justo antes del contador, 1-4 de izquierda a derecha. El clip RJ está situado en la parte inferior del conector.
FTDI Kamstrup P1
DTR---> 1
Tierra---> 2
RXD---> 4

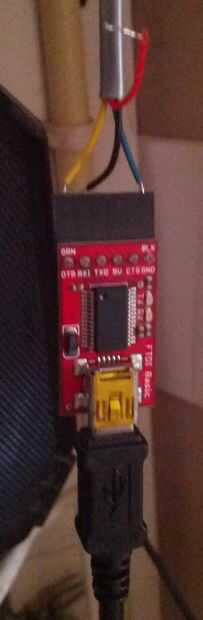

Cuando haya hecho todas las conexiones, el IPC debe tener el cable USB con el FTDI que se le atribuye y el FTDI se engancha hasta el metro como se describió anteriormente.
