Paso 4: El caso y el cerebro
La parte superior de la caja:
Para el montaje del cerebro usé un posafuentes y había pintado con el color del latón.
La cúpula de acrílico encaja perfecto en el soporte.
Perforaron tres agujeros de 5mm y caliente LED´s rojo pegado en él.
Los LED´s están conectados vie sus resistencias a 5V y se encenderá si la alimentación se enciende.
Luego enrosca el cerebro en el soporte y la sala se llenó con las virutas de cristal transparente rojo semi.
Luego cubrí el cerebro por la cúpula de acrílico.
El altavoz:
Usé un altavoz portátil pequeño para la salida de audio.
Como puede ver en la parte posteriora en el lado izquierdo cortar algunos anillos de madera de multiplex y utiliza un tubo de cobre como soporte.
El sonido es bastante bueno.

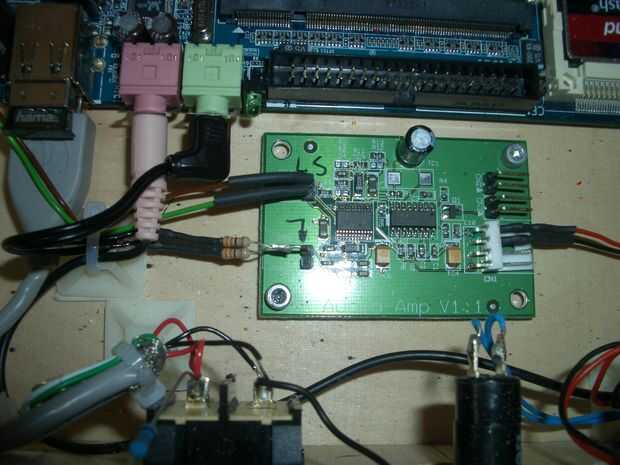

La don´t de placa madre tiene un amplificador. Así que utilicé un pequeño amplificador mono para aumentar el sonido.
En el cuadro tres puedes ver amp impulsado por 5V de la placa base.
Los dos canales de estéreo (conector verde) son conectados juntos por dos resistencias de 32 Ohms.
El micrófono:
Compré un micrófono standard de PC y lo había desmontado.
De madera multiplex yo otro anillo cortado y había montado el micrófono detrás de una vieja trompeta del oído.
It´s funciona muy muy bien. El micrófono funciona muy sensible. El micrófono está conectado al conector frontal rosa.
La cámara:
También utilicé una cámara USB estándar y había pegado en otra caja una múltiplex.
El stand es un soporte estándar para cámaras mini.
Estoy usando un interruptor (ver figura 3 en el primero plano) para encender la cámara.

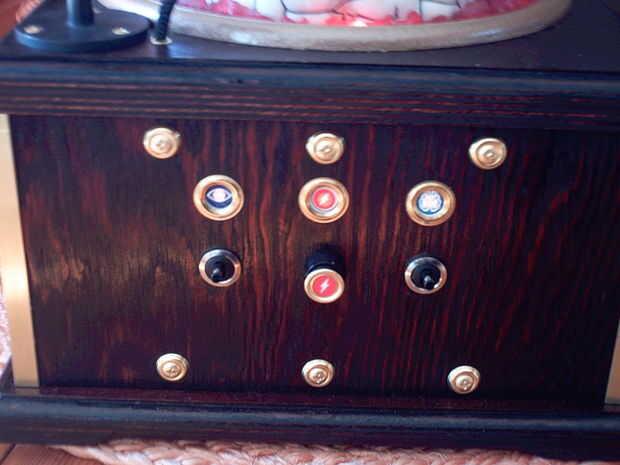

El panel frontal:
Usé tres arandelas de latón como una cubierta para tres luces de estado.
- Cámara
- Energía
- Estimulación del cerebro ;-)
Los iconos son impresas en papel glaseado y pegados detrás de las arandelas.
Todos los indicadores de estado están iluminados por un LED blanco.
El botón para encender el equipo está cubierto por una arandela así.

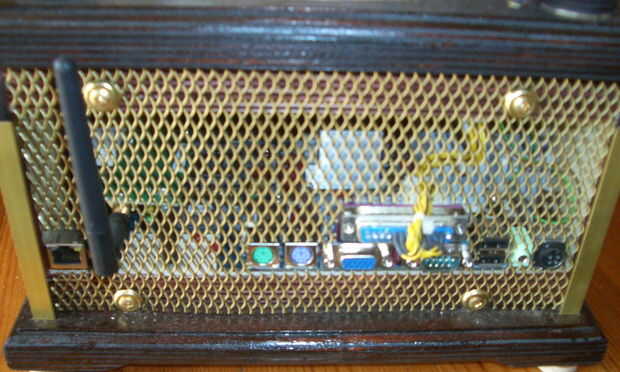

La espalda:
Panel trasero de TH se redujo de un enrejado de aluminio revestido en latón.
Puede ver el conector en el puerto paralelo.
