Hacer un coche RC 4WD (3 / 6 paso)

Paso 3: Controlador de Motor y los módulos NRF24L01

Controlador de motor

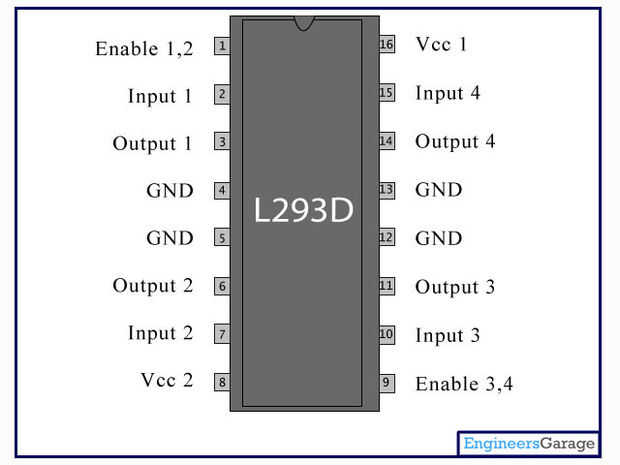

Utilizaremos L293D como un conductor del motor debido a su fácil cableado y soportes de este motores

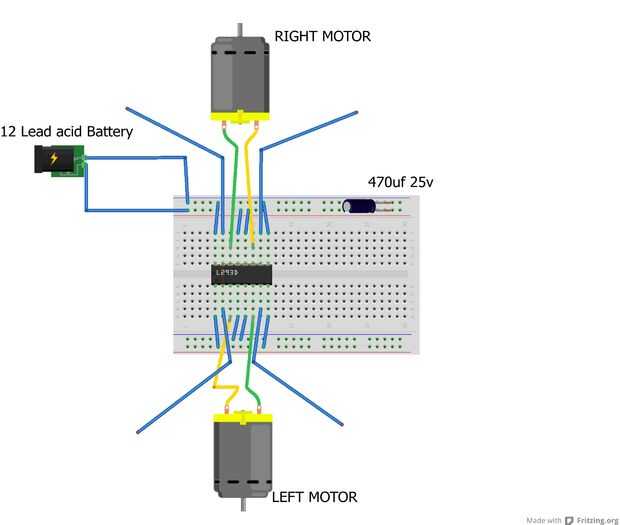

Consulte el diagrama de conectar los motores tal como se indica arriba para obtener más información sobre controlador de motor L293D puede obtener más información sobre el siguiente enlace he aprendido de esto.

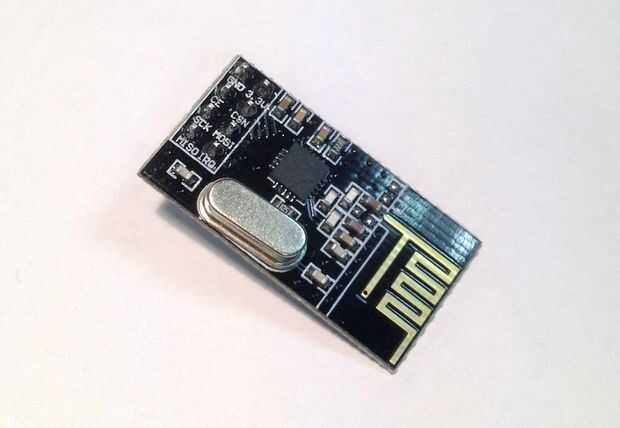

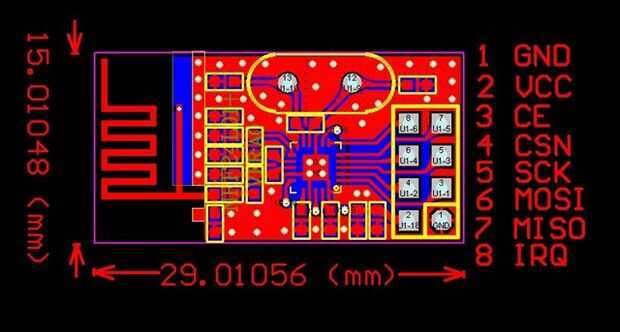

NRF24l01

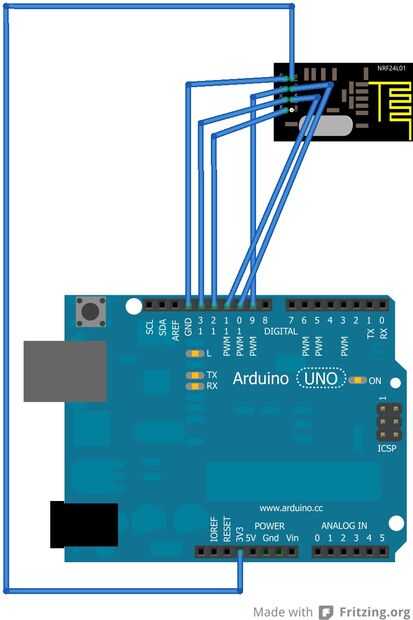

Después de conectar los motores viene la parte de radio, estamos utilizando NRF24L01 para transmisión y recepción de datos. Este par es transceptores puede recibir y transmitir los datos de 1 módulo a otro.

Rango aprox. de este módulo es 100 metros ya que por información la gama depende del módulo que utilizas hay algunos módulos que pueden dar hasta 1000 metros de gama. Antes de usar este módulo tienes que instalar las librerías

Usted puede conseguirlos aquí

https://github.com/maniacbug/RF24/Archive/Master.zip

guardar esta biblioteca en la carpeta de la biblioteca del software de arduino

Nota: - Conecte el NRF24L01 a 3.3V o puede dañarse
