Hacer un canal de Arduino Mini programable 4 DC-DVM (5 / 8 paso)

Paso 5: calibración

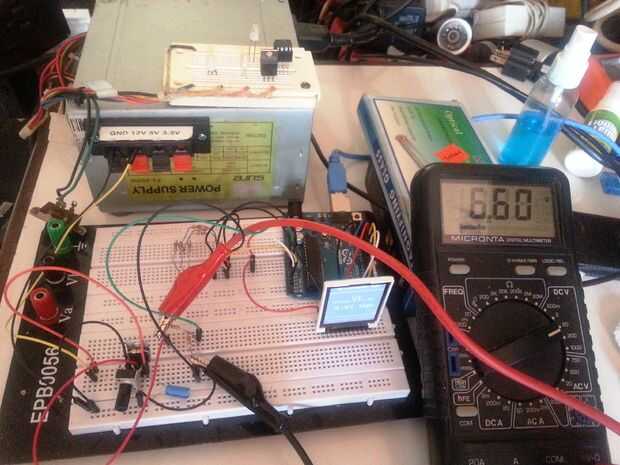

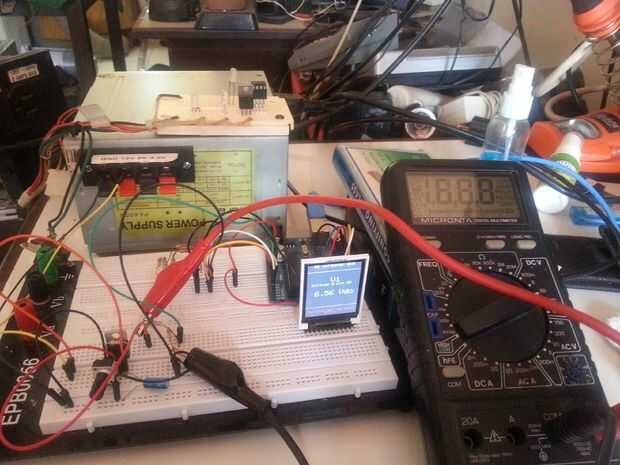

Para calibrar la DVM, se necesita un multímetro y una fuente de alimentación con un establo regulada salida. Puede utilizar los Arduinos 5 voltios y 3,3 v como tensión de referencia, pero necesita un multímetro ya que hay una tolerancia para que salidas de voltaje pueden variar de Arduino a Arduino.

Pasos para la calibración:

1. Mida el voltaje en el pin de 5v de Arduino con tu multímetro y utilizar ese número en el código como el valor VREF. por ejemplo, si usted había medido 5.0v la línea en el dibujo que define VREF debe ser #define VREF 5.0.

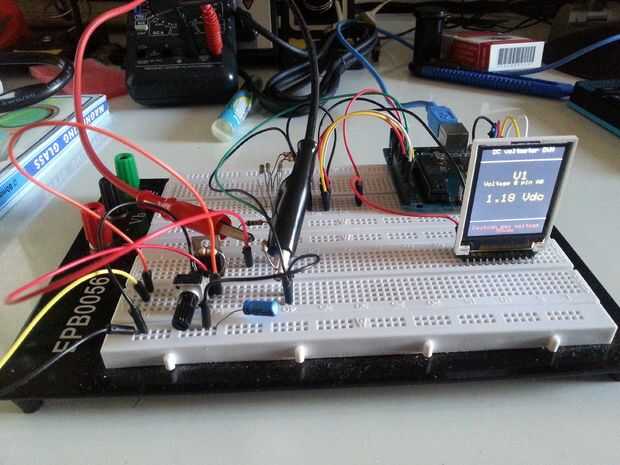

2. En el circuito divisor de tensión, conecte la pierna libre sobre la resistencia de 1meg al pin de 5v de tu Arduino y mida el voltaje en el divisor del voltaje entero y entonces el voltaje en la resistencia de 100 k. (primero de GND 5v entonces desde GND hasta el punto de cruce de resistencia, a través de la resistencia de 100 k). Ahora Divida los dos voltajes, para el examle, recibí 5.0 para el voltaje de GND 5v y 0.46v para el voltaje en la resistencia de 100 k así divido 5 por 0, 46: 5/0.46=10.869
3. Coloque ese valor en la línea de definición de Dv1: #define Dv1 10.869.

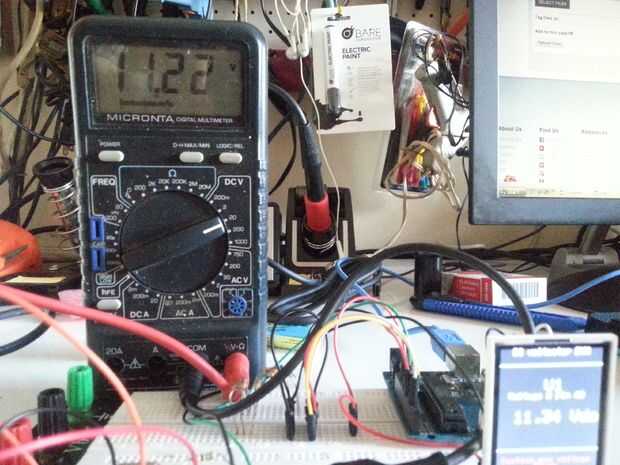

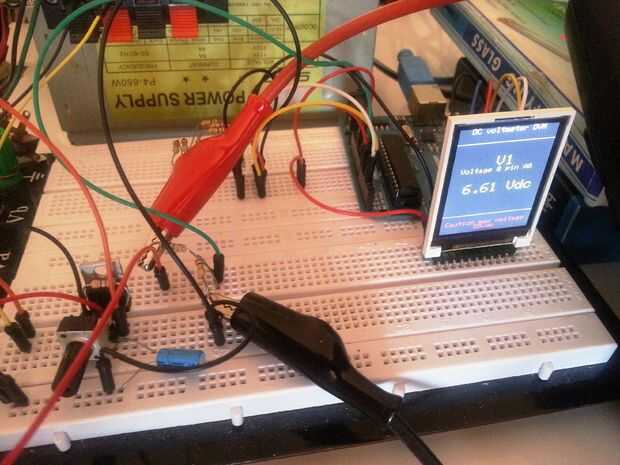

4. Subir el sketch y ver si la lectura en la pantalla coincide con la lectura en el multímetro.
5. Repita los pasos para todos los divisores de voltaje y cambie los valores en consecuencia.
