Hacer un Attiny13 basado en sensor de proximidad infrarrojo para $2,42 (1 / 7 paso)

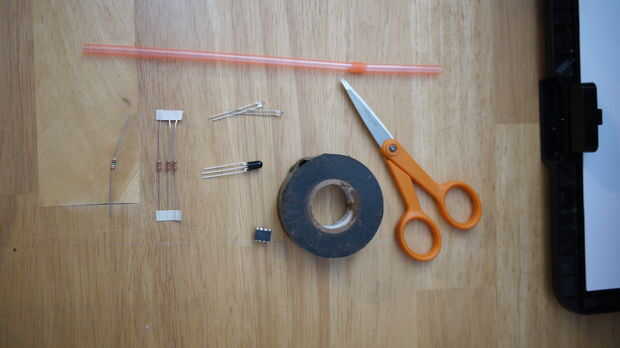

Paso 1: Reunir los materiales

La electrónica que se necesita es los siguientes. Precios y números de parte de Digikey son a partir del 18/04/2012.


Cantidad
Número de parte de digikeyDescripciónCosto
1475-1439-ND475-1439-NDFOTOTRANSISTOR NPN W/FILTRO 5MM$0,53
1ATTINY13A-PU-NDIC MCU AVR 1K FLASH 20 MHZ 8PDIP$0,95
3CF14JT220RCT-NDPELÍCULA DE CARBÓN RES 220 OHMIOS 1/4W 5%$0,24
1CF14JT1M00CT-NDPELÍCULA DE CARBÓN DE RES DE 1 M OHMIOS 1/4W 5%$0,08
12N3904FS-NDIC TRANS NPN GP SS 200MA A-92$0,18
2754-1241-NDEMISOR IR 3MM 940NM AGUA CLARA$0,44
TOTAL$2,42

Usted también necesitará

  • Cinta aislante
  • pajita de plástico
  • tijeras
  • Tijeras podadoras del alambre
  • Protoboard o soldador
  • Cables de puente
  • Un programador AVR (cualquier compatible Ardunio hará)
  • Ardunio 1.0 software con modificaciones al programa Attiny y el núcleo Atiny13
